Трёхсекционный гидрораспределитель 3Р80-1A1A1L12 GKZ1 Бъдещност (Болгария)

Гидрораспределитель 3Р80-1А1А1L12 GKZ1 - трёхсекционное решение из Болгарии

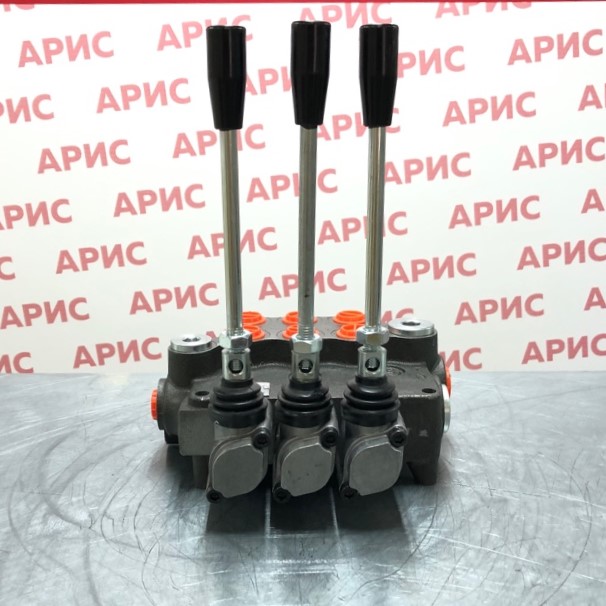

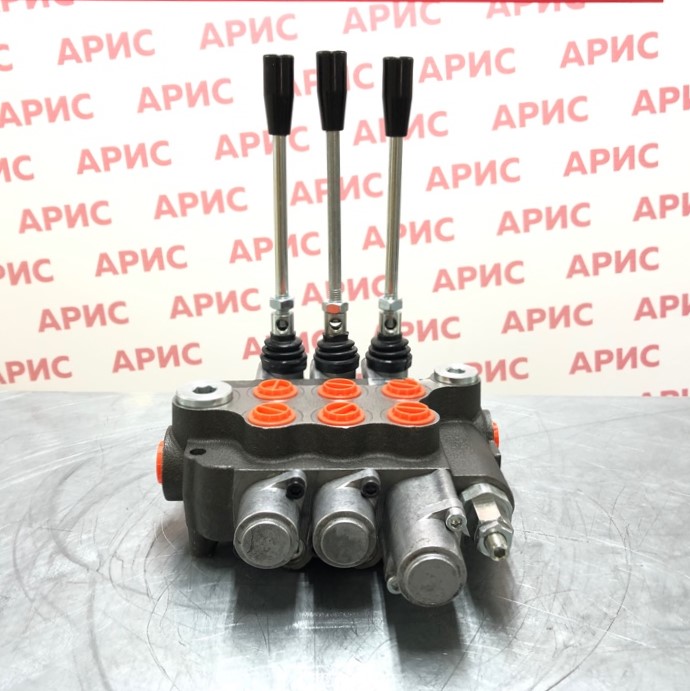

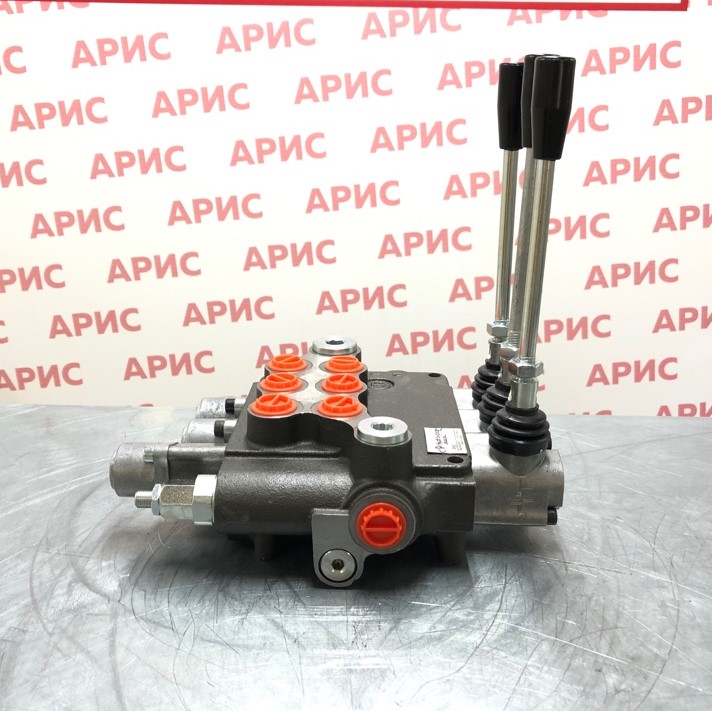

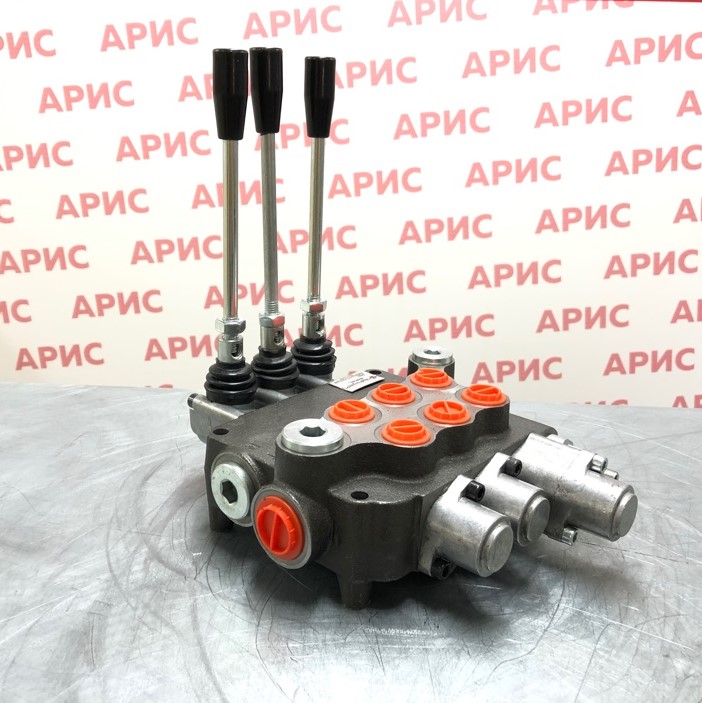

Гидрораспределитель 3Р80-1А1А1L12 GKZ1 - это моноблочное устройство серии 3Р80, произведённое в Болгарии и предназначенное для управления тремя независимыми потоками рабочей жидкости в гидросистемах спецтехники и промышленного оборудования. Сочетание двух секций с золотником А1 и одной секции с золотником L12 делает модель удобной для техники, где часть контуров требует стандартного управления, а один - специализированного режима, при расходе до 80 л/мин.

Если вы подбираете оборудование для гидравлического контура, обратите внимание, что раздел гидрораспределитель включает модели с разным числом секций и типом золотников, а внутри него отдельно выделена линейка гидрораспределитель на 80 л, куда входит и данная модель.

Назначение и область применения

Гидрораспределитель 3Р80-1А1А1L12 GKZ1 предназначен для распределения потока минерального масла между тремя гидроцилиндрами или гидромоторами, обеспечивая раздельное управление подъёмом и опусканием рабочих органов техники. Устройство применяется в строительной технике (экскаваторы, погрузчики), сельскохозяйственных машинах и промышленных установках, где требуется многоканальное управление при давлении до 300 bar.

Технические характеристики

• Серия и страна производителя: 3Р80, Болгария

• Расход рабочей жидкости: 40 л/мин на секцию, суммарный поток через распределитель до 80 л/мин

• Давление на подаче P: 250 bar

• Давление на сливе T: 50 bar

• Давление на выходах A, B: 300 bar

• Температурный диапазон: от -40°C до +60°C

• Тип управления: механический, золотниковый, трёхсекционный

Материал корпуса и уплотнений

Корпус гидрораспределителя изготовлен из прочного чугуна, рассчитанного на давления до 300 bar при многократных циклах переключения. Уплотнения выполнены из маслостойких эластомеров, обеспечивающих герметичность каждой из трёх секций в широком диапазоне температур эксплуатации.

Функциональные особенности модели

Принцип работы и схема подключения

Гидрораспределитель 3Р80-1А1А1L12 GKZ1 работает по золотниковому принципу с ходом золотника ±6 мм в каждой секции. Присоединение выполняется через внутренние резьбы: вход P - G1/2, слив T - G1/2, выходы A и B - G3/8. Крепление каждой секции - два болта М8, что обеспечивает надёжную фиксацию блока в общей конструкции.

Рабочие линии и типы золотников

Две секции устройства оснащены золотником типа А1, обеспечивающим подъём и опускание рабочего органа без фиксации промежуточных положений, а третья секция - золотником типа L12 со специализированным режимом управления. Такое сочетание позволяет использовать распределитель как для стандартных операций, так и для контуров с особыми требованиями к управлению.

Надёжность и ресурс

Внутренние потери жидкости (A, B - T) не превышают 5 см³/мин при давлении 100 bar в каждой секции, что подтверждает качественную герметизацию золотниковых пар. Рекомендуемая кинематическая вязкость масла - 20…100 mm²/s, что обеспечивает стабильную работу устройства при интенсивной многоканальной эксплуатации.

Применение и совместимость

Гидрораспределитель 3Р80-1А1А1L12 GKZ1 совместим с большинством стандартных гидравлических систем на минеральном масле. Модель востребована в строительной технике, промышленном оборудовании с несколькими контурами и сельхозмашинах, эксплуатируемых при температурах от -40°C до +60°C.

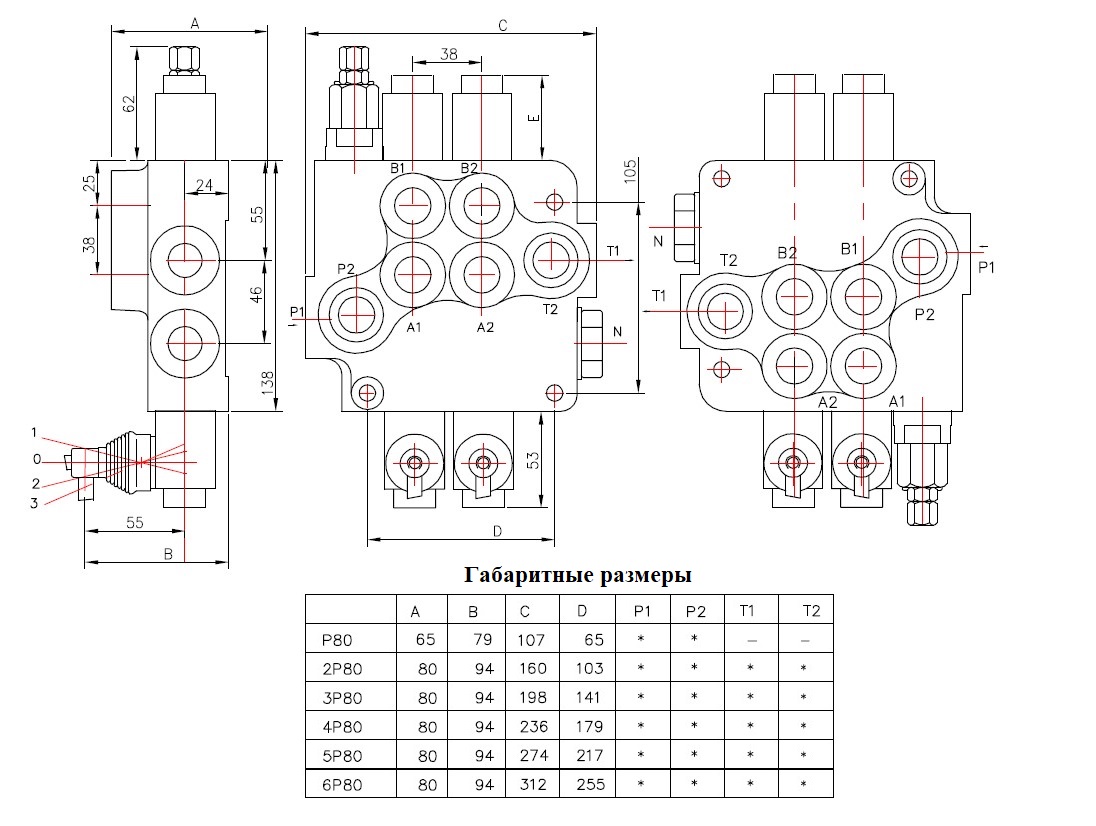

Расшифровка обозначений

1. Конструктивное исполнение - моноблок

2. Крепление - 2 болта М8

3. Присоединительные отверстия - внутренние резьбы Вход Р - G1/2, Слив -Т G1/2, Выходы А и В - G3/8

4. Температура воздуха -40C…+60C

5. Рабочая жидкость - минеральное масло

6. Кинематическая вязкость 20…100 mm²/s рекомендуемая

7. Максимальное давление на подаче P = 250 bar, На сливе T = 50 bar, На выходах A, B = 300 bar

8. Внутренние потери (А, В - Т) 5 cm³/min при 100 bar

9. Расход рабочей жидкости 40 l/min

10. Ход золотника ± 6 mm

Обозначение функций и механизмов гидрораспределителей:

• Золотник А1 - без фиксации в подъеме и опускании

• Золотник А8 - фиксация в подъеме и опускании

• Золотник К16 - плавающий режим, подъем и опускание без фиксации

• Золотник К15 - плавающий режим, подъем и опускание с фиксацией

• Золотник C1 - на самосвал, подъем без фиксации, опускание под собственным весом без фиксации

• Золотник D1 - подъем и опускание без фиксации, в нейтрале слив с цилиндра или гидромотора в гидробак (подходит на пресс или на гидроход трактора)

Как купить и преимущества покупки в Арис

Покупка гидрораспределителя 3Р80-1А1А1L12 GKZ1 у нас выгодна благодаря прямым поставкам от болгарского производителя без посреднических наценок. Мы проверяем качество каждой партии перед отправкой и помогаем подобрать конфигурацию секций под конкретную гидросистему клиента.

Для оформления заказа свяжитесь с нашими специалистами через страницу контакты - там указаны телефоны, email и мессенджеры для быстрой консультации. Условия оплаты и доставки по России подробно описаны на странице доставка и оплата - сроки и способы отправки зависят от региона и объёма заказа.
