Гидрораспределитель 3Р80-1Вн1Ан1А1 M-11 - специализированное трехсекционное исполнение

Для техники со специфической схемой подключения рабочих органов подойдет трехсекционное решение болгарской серии M-11. В нашем каталоге представлен весь модельный ряд гидрораспределителей на 80 л/мин, а также более широкий ассортимент гидрораспределителей разных серий и объемов для различных задач спецтехники.

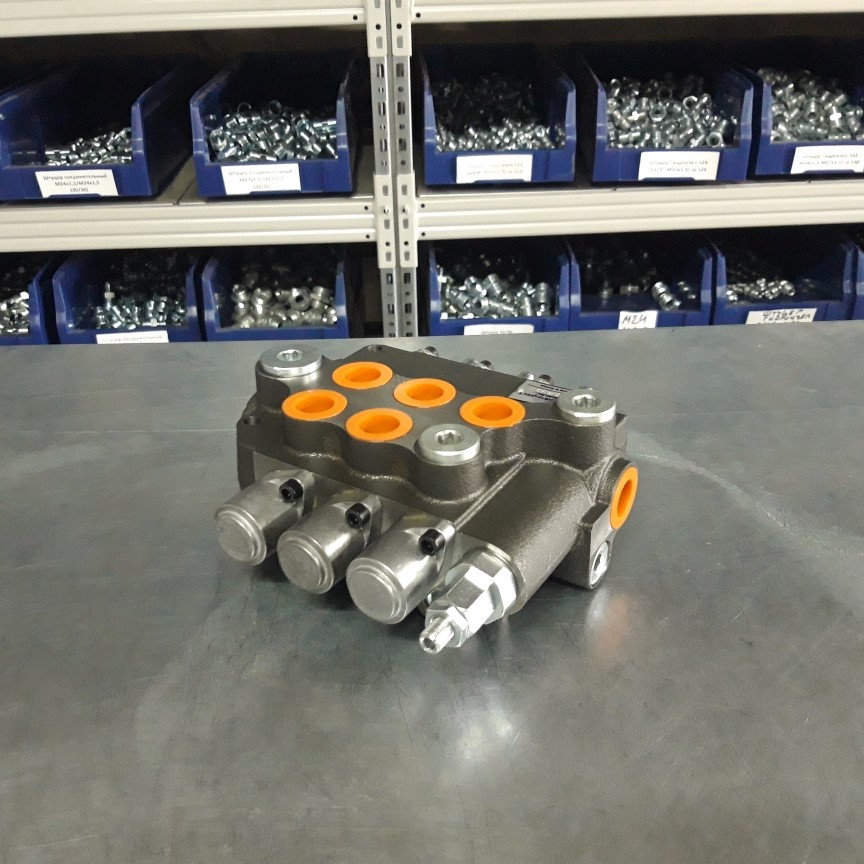

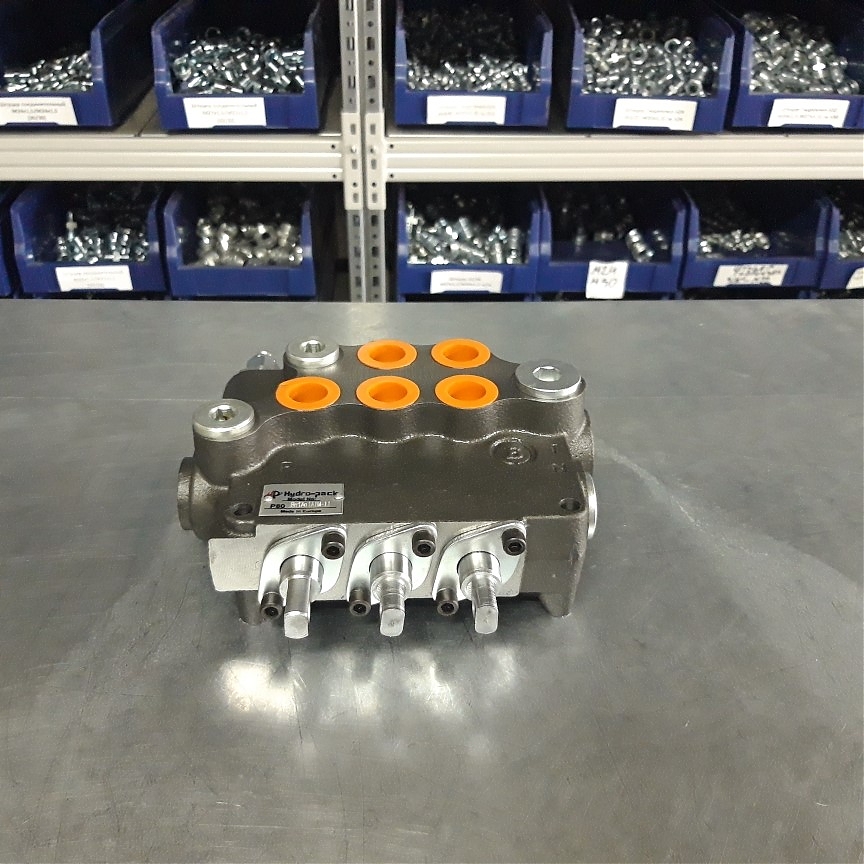

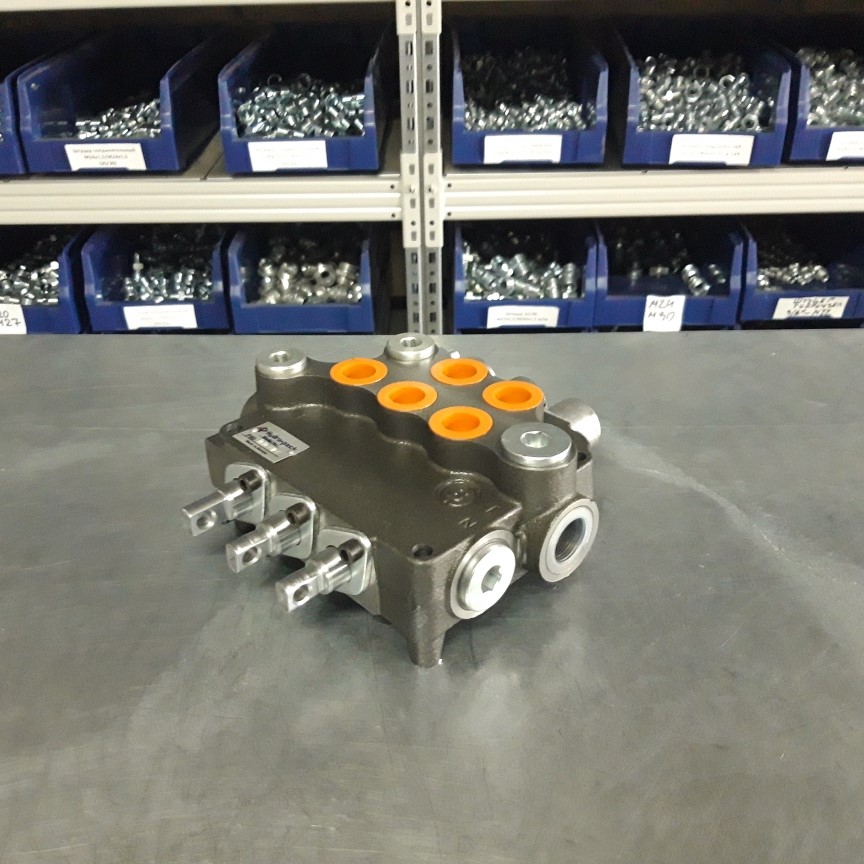

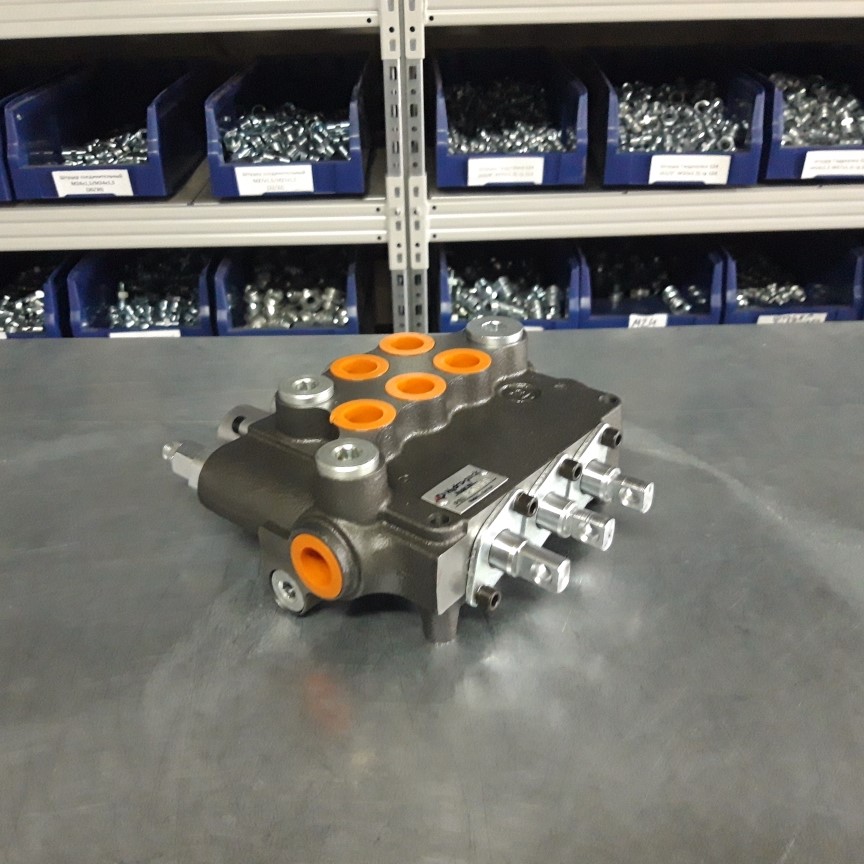

Гидрораспределитель 3Р80-1Вн1Ан1А1 M-11 - это моноблочная трехсекционная конструкция, объединяющая золотники специальных исполнений Вн1, Ан1 и стандартный А1 без фиксации. Такое сочетание позволяет управлять несколькими рабочими органами с разной логикой подключения линий - например, на технике, где часть цилиндров запитана по обратной схеме, а часть работает в стандартном режиме. Модель применяется на экскаваторах, погрузчиках, прицепном и навесном оборудовании.

Технические характеристики 3Р80-1Вн1Ан1А1 M-11

Гидрораспределитель произведен в Болгарии и относится к серии M-11. Расход рабочей жидкости составляет 40 л/мин, линейка серии охватывает модели до 80 л/мин, что делает распределитель подходящим для систем средней и повышенной производительности. Температурный диапазон эксплуатации - от -40°C до +60°C, рабочая среда - минеральное масло с рекомендуемой кинематической вязкостью 20-100 mm²/s.

Тип управления - золотниковый, три рабочие позиции по числу секций. Первая секция выполнена в исполнении Вн1, вторая - Ан1, третья - А1 без фиксации в подъеме и опускании. Такое построение обеспечивает раздельную логику работы каждого узла в зависимости от схемы подключения конкретного рабочего органа. Корпус изготовлен из прочного металла, уплотнения рассчитаны на высокое давление и продолжительный срок службы без потери герметичности.

Функциональные особенности гидрораспределителя 3Р80-1Вн1Ан1А1 M-11

Каждая секция работает независимо, обеспечивая раздельное управление своей парой рабочих линий А и В при минимальных внутренних утечках между узлами. Особенности конструкции золотникового типа позволяют точно регулировать поток рабочей жидкости на каждой секции отдельно, а сочетание разных исполнений золотников расширяет область применения модели по сравнению с однотипными решениями. Модульная компоновка трех золотников в одном моноблоке упрощает монтаж и последующее обслуживание по сравнению с раздельными распределителями.

Ниже - полная техническая расшифровка обозначений модели:

1. Конструктивное исполнение - моноблок
2. Крепление - 2 болта М8
3. Присоединительные отверстия - внутренние резьбы Вход Р - G1/2, Слив -Т G1/2, Выходы А и В - G3/8
4. Температура воздуха -40C…+60C
5. Рабочая жидкость – минеральное масло
6. Кинематическая вязкость 20…100 mm²/s рекомендуемая
7. Максимальное давление на подаче P = 250 bar, На сливе T = 50 bar, На выходах A, B = 300 bar
8. Внутренние потери (А, В – Т) 5 cm³/min при 100 bar
9. Расход рабочей жидкости 40 l/min
10. Ход золотника ± 6 mm

Обозначение функций и механизмов гидрораспределителей:

• Золотник А1 - без фиксации в подъеме и опускании
• Золотник А8 - фиксация в подъеме и опускании
• Золотник К16 - плавающий режим, подъем и опускание без фиксации
• Золотник К15 - плавающий режим, подъем и опускание с фиксацией
• Золотник C1 - на самосвал, подъем без фиксации, опускание под собственным весом без фиксации
• Золотник D1 - подъем и опускание без фиксации, в нейтрале слив с цилиндра или гидромотора в гидробак (подходит на пресс или на гидроход трактора)

Применение гидрораспределителя 3Р80-1Вн1Ан1А1 M-11

Модель совместима с большинством стандартных гидросистем спецтехники и легко встраивается в существующую схему подключения благодаря унифицированным присоединительным отверстиям. Рекомендуемые области использования - строительная техника со специфической разводкой гидролиний, промышленное оборудование, сельхозмашины и прицепные механизмы. Гидрораспределитель 3Р80-1Вн1Ан1А1 M-11 стабильно работает при перепадах температур и подходит для круглогодичной эксплуатации в различных климатических условиях.

Преимущества и как купить гидрораспределитель 3Р80-1Вн1Ан1А1 M-11

Среди преимуществ модели - возможность подбора под нестандартную схему подключения рабочих органов, экономия места за счет объединения трех секций в одном корпусе, надежность болгарского производства и удобство монтажа на 2 болта М8. Такая конфигурация повышает экономическую эффективность за счет точного соответствия требованиям конкретной гидросистемы без необходимости доработки.
