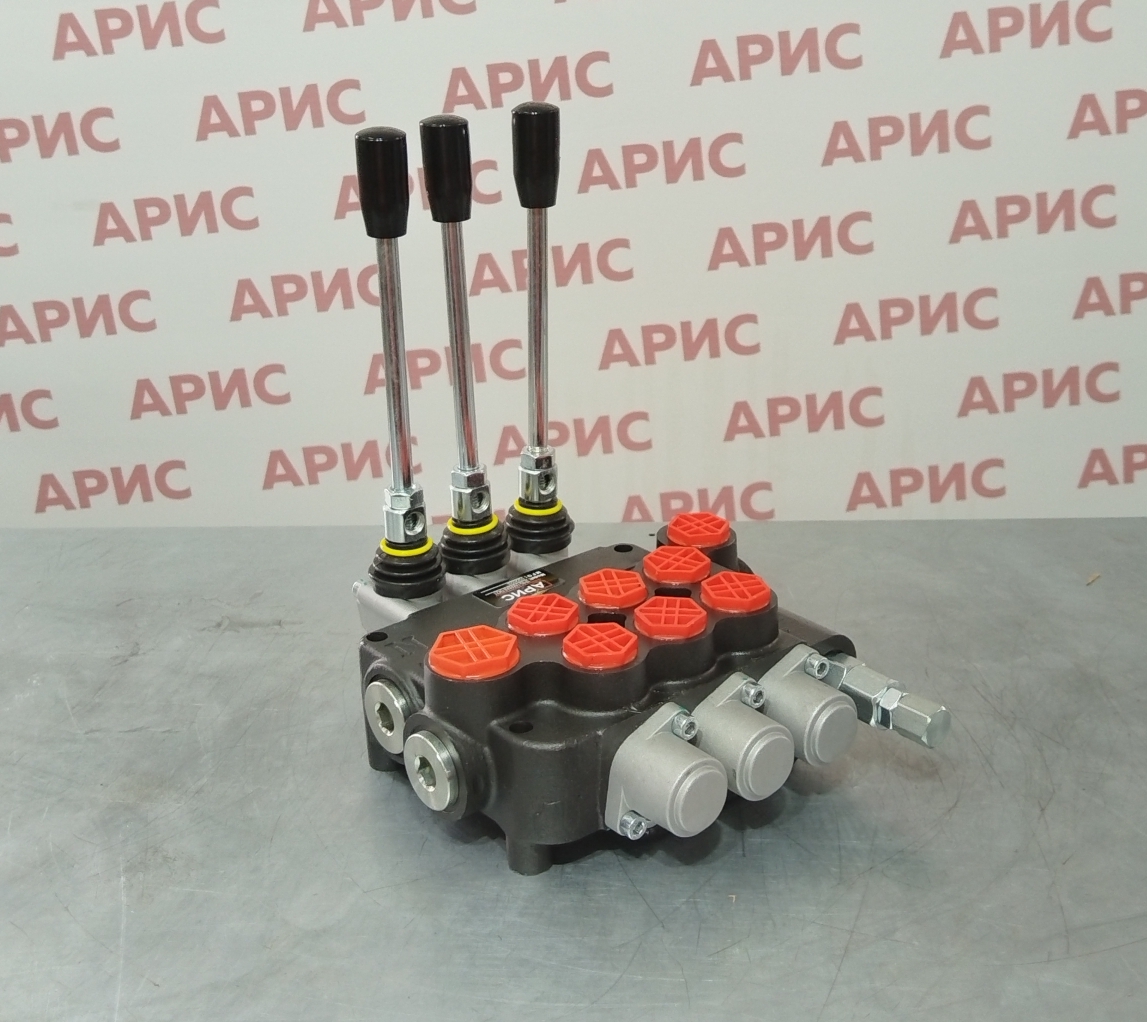

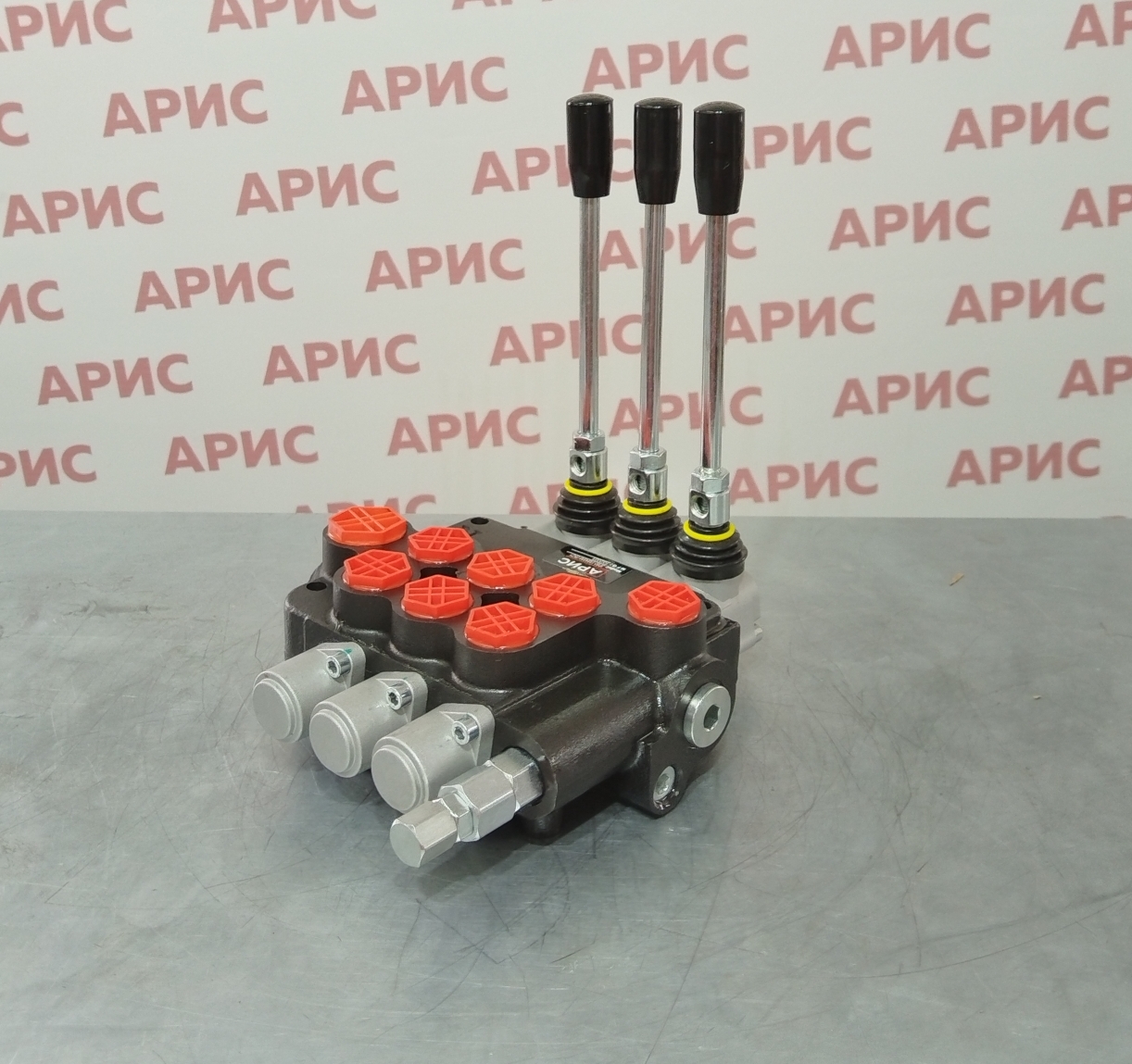

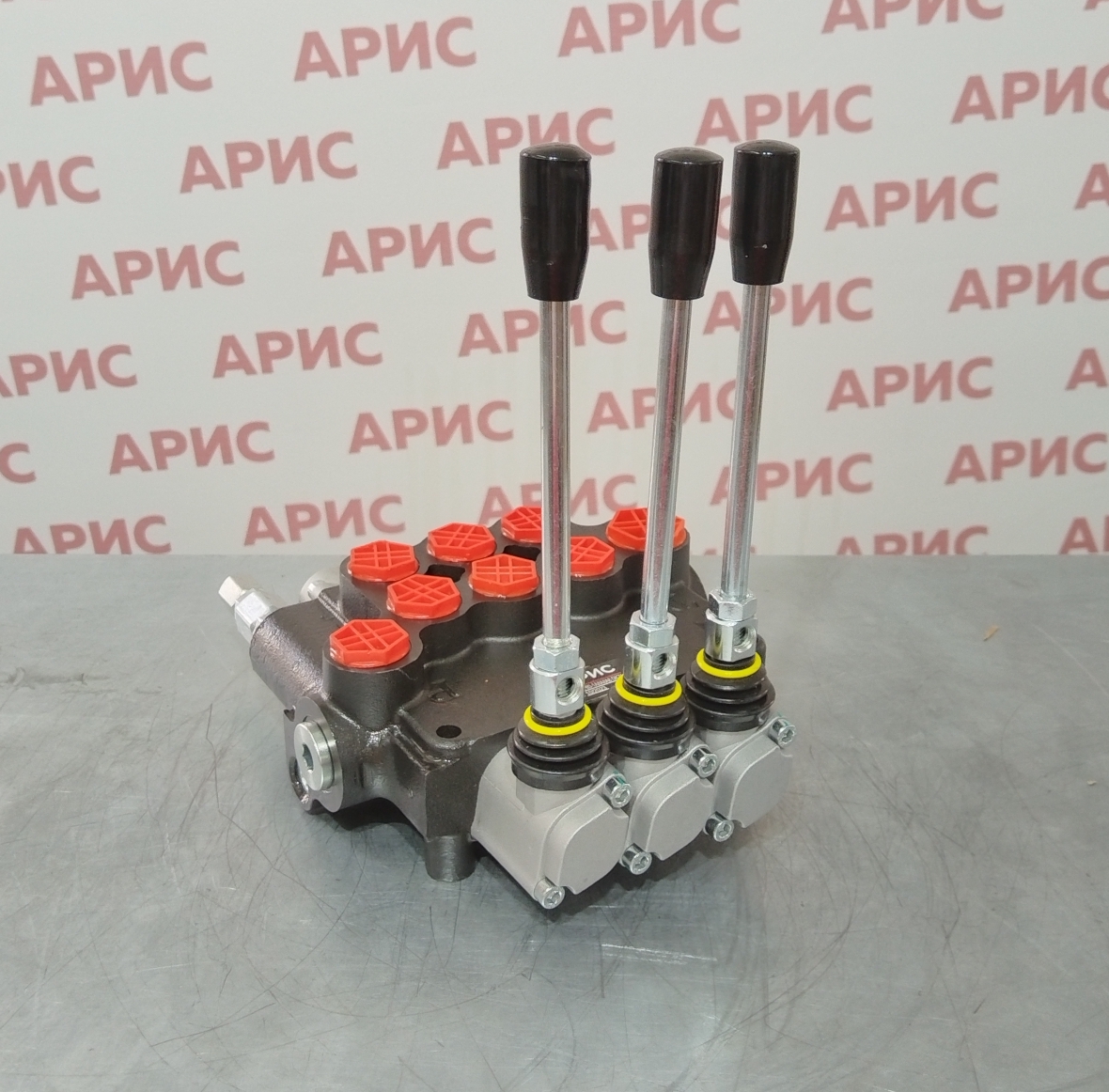

Трёхсекционный гидрораспределитель 3Р80-1A8A8A8 GKZ1 — китайский аналог Р80

Гидрораспределитель 3Р80-1А8А8А8 GKZ1 - назначение и особенности

Гидрораспределитель 3Р80-1А8А8А8 GKZ1 - трехсекционный моноблочный распределитель серии 3Р80 китайского производства. Он предназначен для управления потоками минерального масла в гидравлических системах спецтехники, сельхозмашин, коммунального и промышленного оборудования. Модель используется для переключения направлений потока, удержания исполнительного механизма и работы с гидроцилиндрами или гидромоторами.

В верхней части каталога удобно смотреть общий раздел, где можно выбрать распределитель под гидросистему, а для техники с подходящим классом производительности - посмотреть варианты на 80 л/мин. Для сравнения по стране производства доступны аналогичные решения из Болгарии и болгарская серия Z80.

Конструкция Гидрораспределитель 3Р80-1А8А8А8 GKZ1 и подключение

Гидрораспределитель 3Р80-1А8А8А8 GKZ1 имеет ручное рычажное управление и три рабочих секции с золотниками А8. Такое исполнение удобно, когда требуется фиксация в режимах подъема и опускания. Принцип работы основан на перемещении золотника внутри корпуса: поток от линии P направляется к выходам A или B, а обратный поток уходит в слив T.

Корпус выполнен из прочного литейного металла, уплотнения рассчитаны на работу с минеральным гидравлическим маслом. Габаритные размеры и вес зависят от партии и уточняются при заказе. Гидрораспределитель 3Р80-1А8А8А8 GKZ1 совместим с распространенными гидросистемами мобильной техники при соблюдении давления, вязкости масла и чистоты рабочей жидкости.

1. Конструктивное исполнение - моноблок
2. Крепление - 2 болта М8
3. Присоединительные отверстия - внутренние резьбы Вход Р - G1/2, Слив -Т G1/2, Выходы А и В - G3/8
4. Температура воздуха -40C…+60C
5. Рабочая жидкость – минеральное масло
6. Кинематическая вязкость 20…100 mm²/s рекомендуемая
7. Максимальное давление на подаче P = 250 bar, На сливе T = 50 bar, На выходах A, B = 300 bar
8. Внутренние потери (А, В – Т) 5 cm³/min при 100 bar
9. Расход рабочей жидкости 40 l/min
10. Ход золотника ± 6 mm

Обозначение функций и механизмов гидрораспределителей:

• Золотник А1 - без фиксации в подъеме и опускании
• Золотник А8 - фиксация в подъеме и опускании
• Золотник К16 - плавающий режим, подъем и опускание без фиксации
• Золотник К15 - плавающий режим, подъем и опускание с фиксацией
• Золотник C1 - на самосвал, подъем без фиксации, опускание под собственным весом без фиксации
• Золотник D1 - подъем и опускание без фиксации, в нейтрале слив с цилиндра или гидромотора в гидробак (подходит на пресс или на гидроход трактора)

Применение и покупка

Гидрораспределитель 3Р80-1А8А8А8 GKZ1 подходит для строительной техники, тракторов, прицепного оборудования, подъемников, прессов и других механизмов, где нужна надежная ручная коммутация трех гидравлических контуров. Преимущества модели - доступная цена, распространенные резьбовые подключения, простая схема монтажа, ремонтопригодность и выгодная замена изношенного узла без сложной переделки системы.
