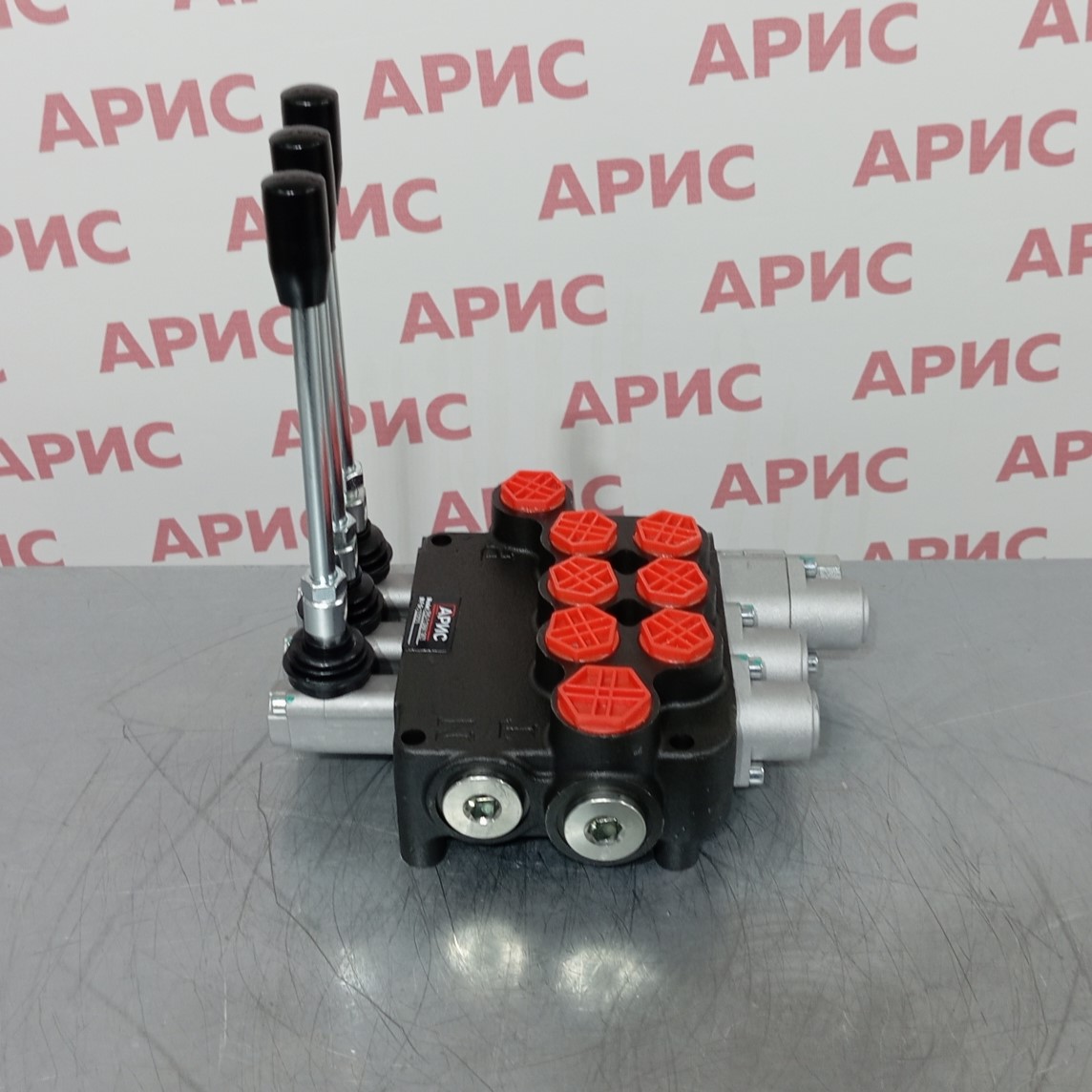

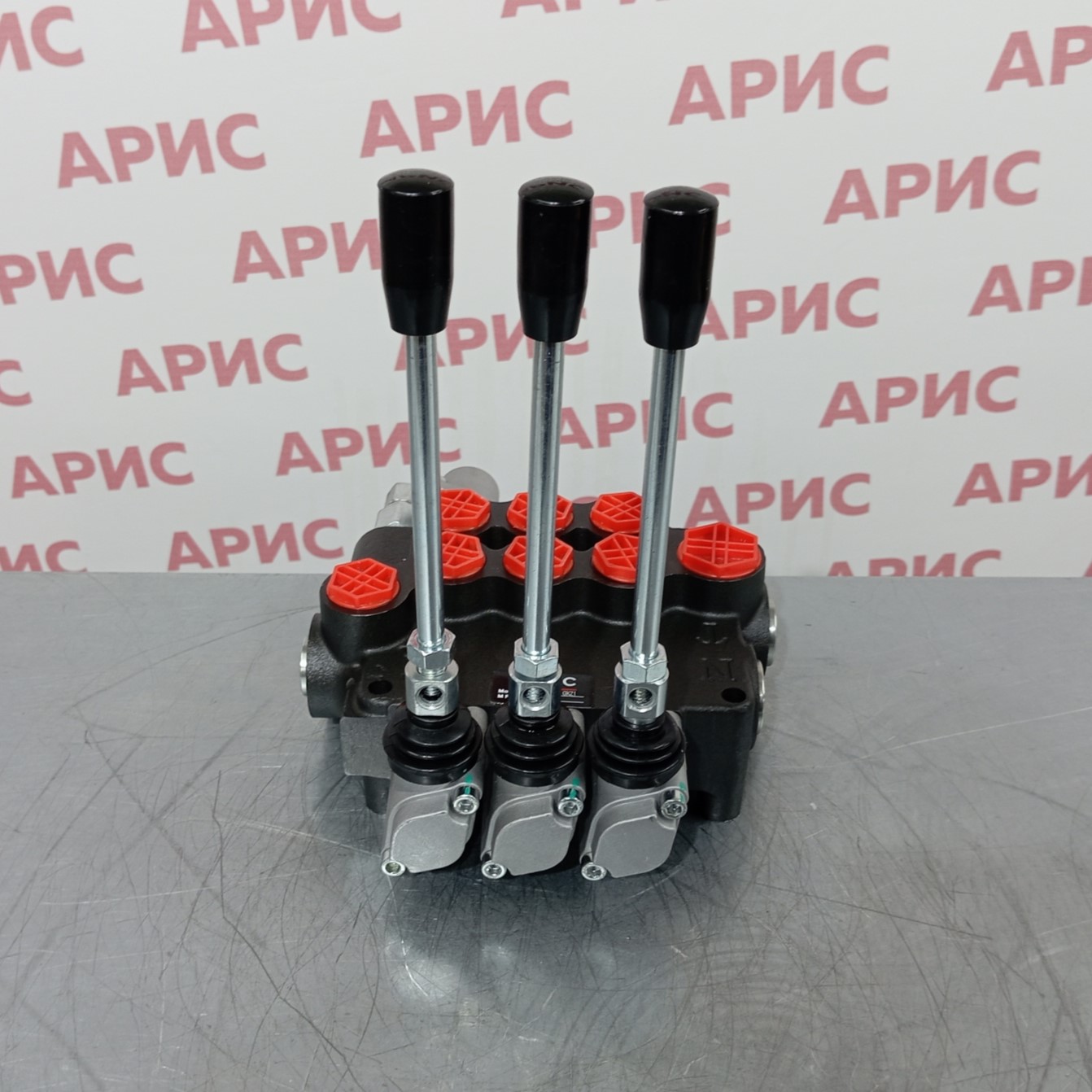

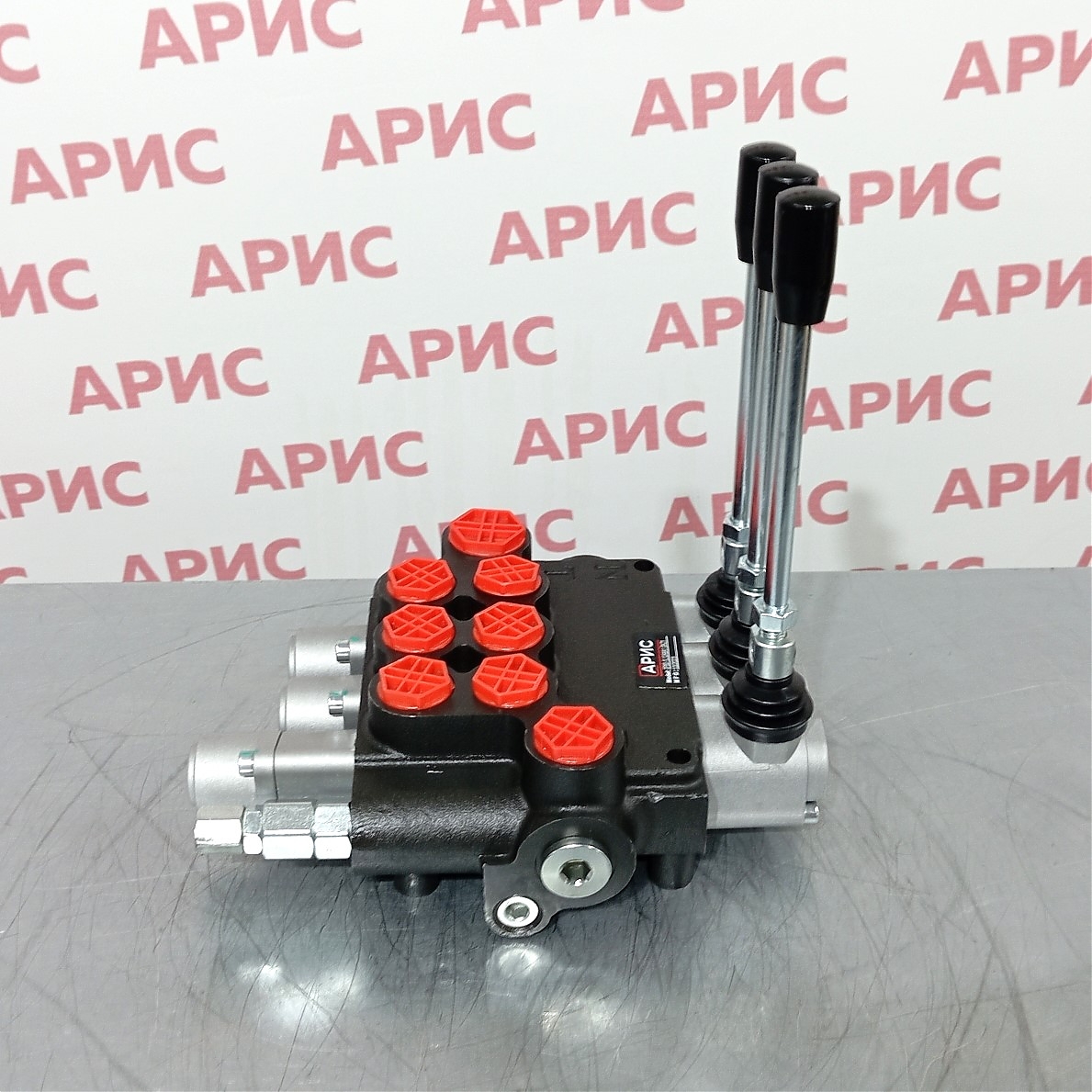

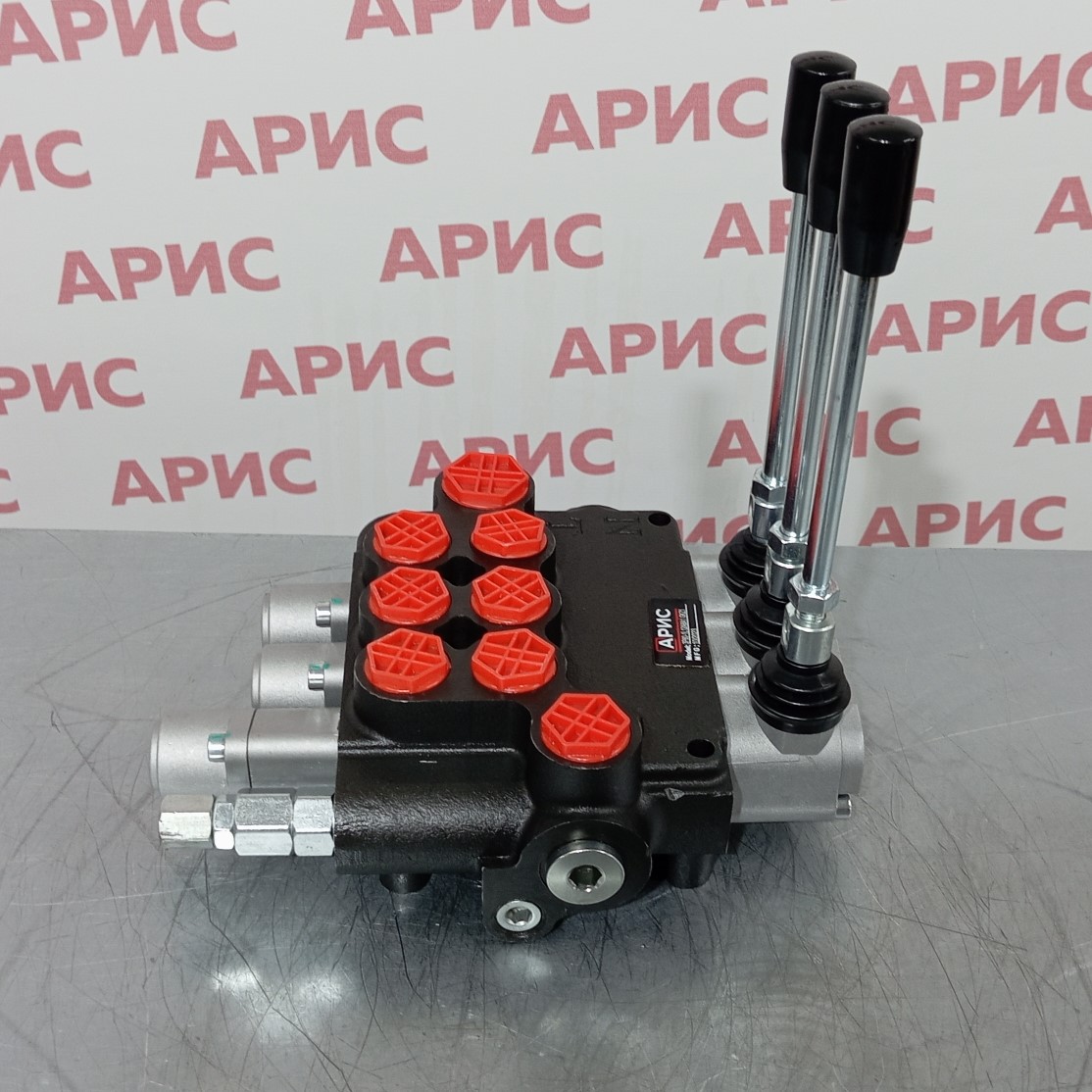

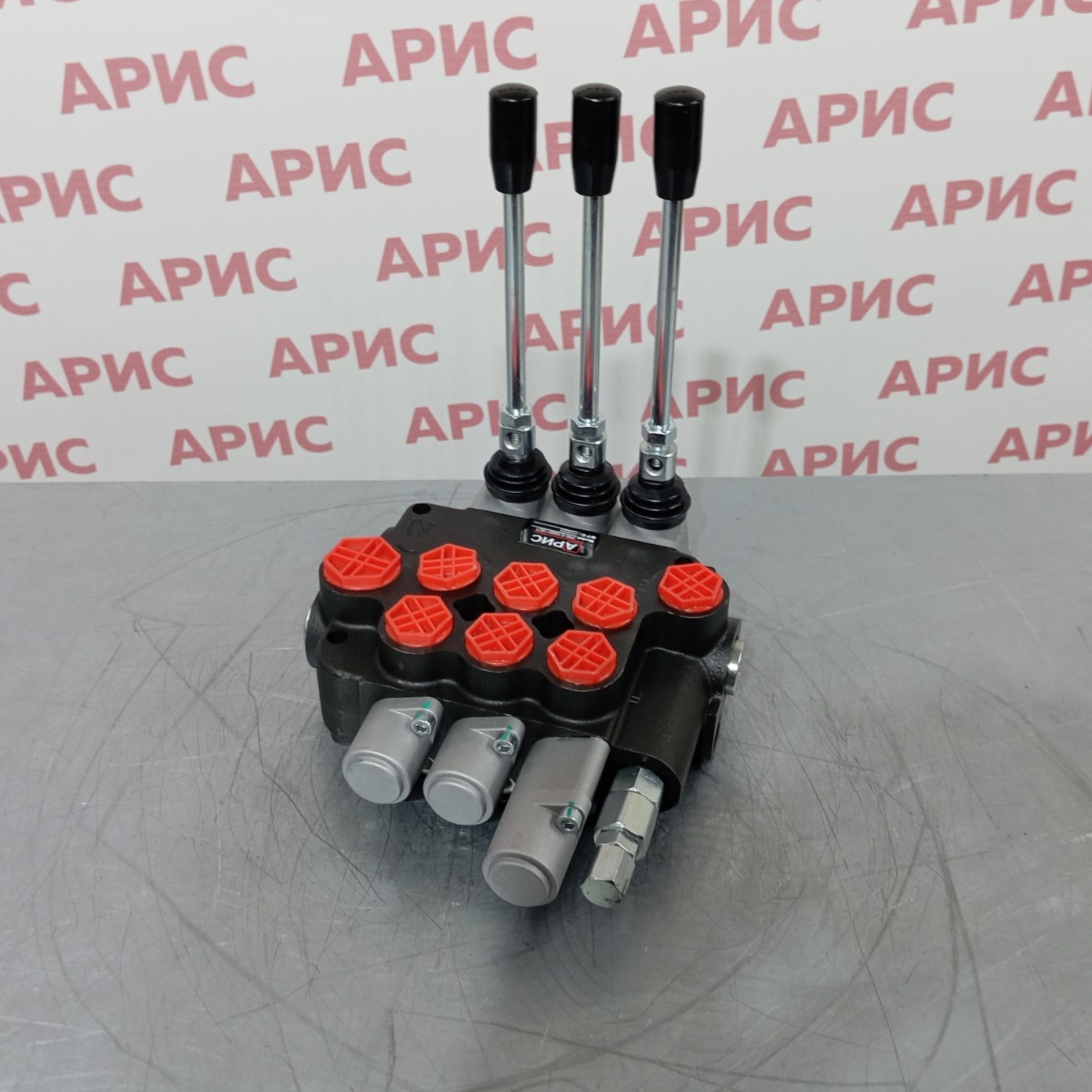

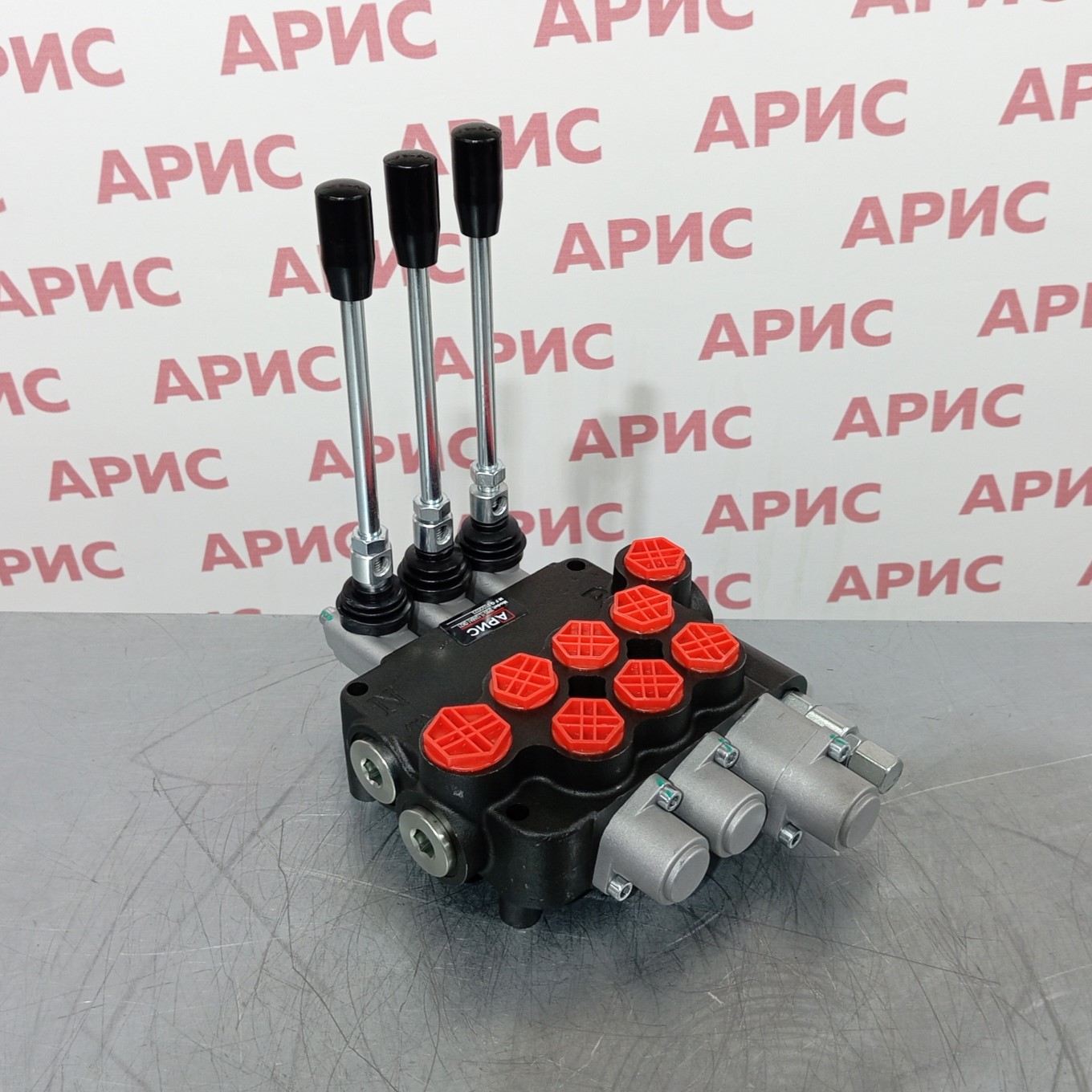

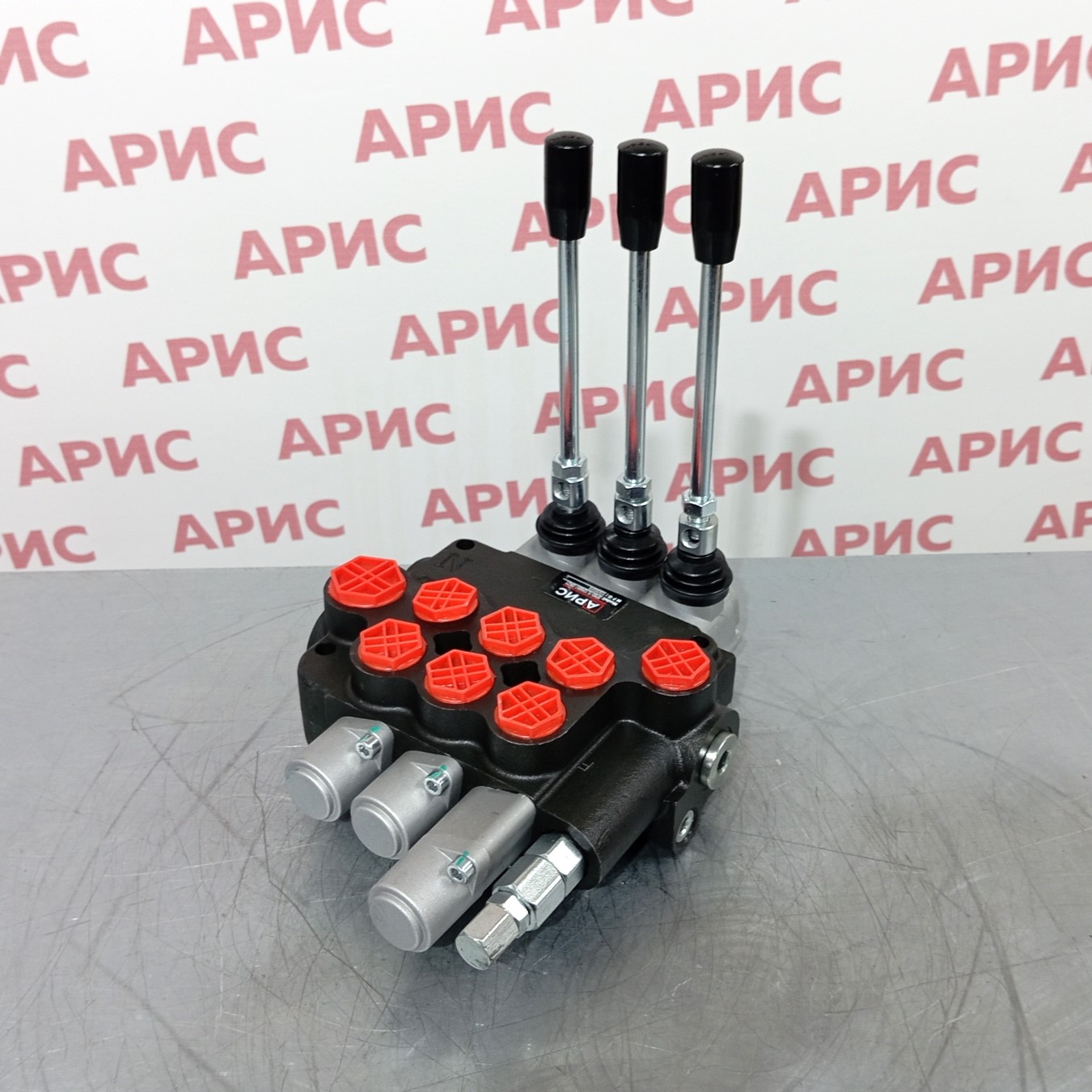

Гидрораспределитель 3Р80-1L12А8А1 GKZ1 КИТАЙ

Гидрораспределитель 3Р80-1L12А8А1 GKZ1 - четырёхсекционный моноблок с золотниками L12, А8 и А1

Техника с тремя гидравлическими контурами разного назначения нередко требует столь же разных режимов управления в каждом из них. Именно поэтому в категории гидрораспределителей востребованы комбинированные исполнения с разнотипными золотниками в одном корпусе. Среди гидрораспределителей на 80 л/мин можно также рассмотреть европейские аналоги - болгарские модели на 80 л/мин и зарекомендовавшую себя серию Z80 болгарского производства. Тем не менее для большинства задач мобильной и сельскохозяйственной техники китайское исполнение GKZ1 обеспечивает необходимый функционал при заметно меньших затратах.

Гидрораспределитель 3Р80-1L12А8А1 GKZ1 - четырёхсекционный моноблочный золотниковый распределитель серии 3Р80 китайского производства. В одном корпусе объединены три разных типа золотников: L12 - для плавного управления потоком, А8 - с фиксацией рабочего положения и А1 - с автоматическим возвратом в нейтраль. Такое сочетание делает модель универсальным решением для машин с разнотипными исполнительными механизмами.

Техническая информация

Серия и производство. Распределитель серии 3Р80, производитель - Китай (GKZ1). Конструктивное исполнение - моноблок, крепление 2 болтами М8. Присоединительные отверстия: вход Р - G1/2, слив Т - G1/2, выходы А и В - G3/8.

Рабочие параметры:

• Расход рабочей жидкости - 40 л/мин на секцию, суммарно до 80 л/мин
• Максимальное давление на подаче Р - 250 bar
• Давление на сливе Т - до 50 bar
• Давление на выходах А, В - до 300 bar
• Внутренние потери (А, В - Т) - 5 см³/мин при 100 bar
• Ход золотника - ±6 мм

Рабочая жидкость и условия: минеральное масло, кинематическая вязкость 20-100 мм²/с (рекомендуемая), температура окружающего воздуха от -40°C до +60°C.

Тип управления: ручное рычажное, 3 позиции на каждую секцию.

Материал корпуса: чугун. Уплотнения - маслостойкая резина (NBR).

Гидрораспределитель 3Р80-1L12А8А1 GKZ1 - функциональные особенности

Принцип работы. Золотниковый распределитель управляет направлением масляного потока от насоса к исполнительным механизмам за счёт осевого перемещения плунжеров. Три рабочие секции работают независимо, каждая - через отдельный рычаг.

Расшифровка обозначения золотников:

• Золотник А1 - без фиксации в подъёме и опускании
• Золотник А8 - фиксация в подъёме и опускании
• Золотник К16 - плавающий режим, подъём и опускание без фиксации
• Золотник К15 - плавающий режим, подъём и опускание с фиксацией
• Золотник С1 - на самосвал, подъём без фиксации, опускание под собственным весом без фиксации
• Золотник D1 - подъём и опускание без фиксации, в нейтрале слив с цилиндра или гидромотора в гидробак (подходит на пресс или на гидроход трактора)

Первая рабочая секция оснащена золотником L12 - профилированное управление потоком обеспечивает плавное нарастание давления и снижает гидроудары, что особенно важно при работе с гидромоторами или цикличными приводами. Вторая секция - золотник А8 с механической фиксацией рычага в положениях подъёма и опускания: оператор переводит рычаг и отпускает его, секция продолжает работу самостоятельно до ручного возврата в нейтраль. Третья секция - золотник А1 с автоматическим возвратом рычага в нейтраль при отпускании, для стандартных гидроцилиндров с кратковременным управлением.

Количество рабочих линий: каждая секция - выходы А и В, общая напорная линия Р и сливная магистраль Т.

Регулировка: встроенный предохранительный клапан ограничивает давление на входе в систему.

Ресурс: сочетание чугунного корпуса и уплотнений NBR обеспечивает длительную эксплуатацию без планового обслуживания золотниковых пар.

Применение

Гидрораспределитель 3Р80-1L12А8А1 GKZ1 оптимален для:

• тракторов с комбинированным навесным оборудованием - гидромотор привода, стрела с удержанием нагрузки, вспомогательный цилиндр
• малогабаритных погрузчиков и экскаваторов-погрузчиков с тремя независимыми гидрофункциями
• коммунальных и дорожных машин с разнотипными рабочими органами
• сельскохозяйственных агрегатов, где каждый из трёх контуров работает в собственном режиме

Совместим с гидросистемами давлением до 250 bar и насосами производительностью до 80 л/мин. Монтаж на раму или кронштейн, крепление 2 болтами М8.

Как купить и условия поставки

Четырёхсекционные распределители серии 3Р80 китайского производства с комбинированным набором золотников - готовое заводское решение, не требующее доработки под конкретную машину. Цена существенно ниже европейских аналогов при сопоставимых рабочих характеристиках.

Для консультации по подбору и оформления заказа обращайтесь через страницу контактов. Условия оплаты и доставки по России подробно описаны в соответствующем разделе. Работаем с юридическими и физическими лицами, отгрузка со склада в день оплаты.
