Четырёхсекционный гидрораспределитель 4Р80-1L12L12L12A1 GKZ1 — китайский аналог Р80

Гидрораспределитель 4Р80-1L12L12L12A1 GKZ1 - пятисекционный моноблок с комбинацией золотников L12 и А1

Для тех, кто ищет гидрораспределитель под многоконтурную систему с преобладанием специализированных золотников L12 и одним стандартным контуром А1, китайский сегмент предлагает готовое заводское решение. В широкой линейке гидрораспределителей на 80 л/мин можно также рассмотреть европейские альтернативы - болгарские модели на 80 л/мин и проверенную серию Z80 болгарского производства. Тем не менее для большинства типовых задач китайская версия GKZ1 обеспечивает достаточный ресурс при значительно меньших затратах.

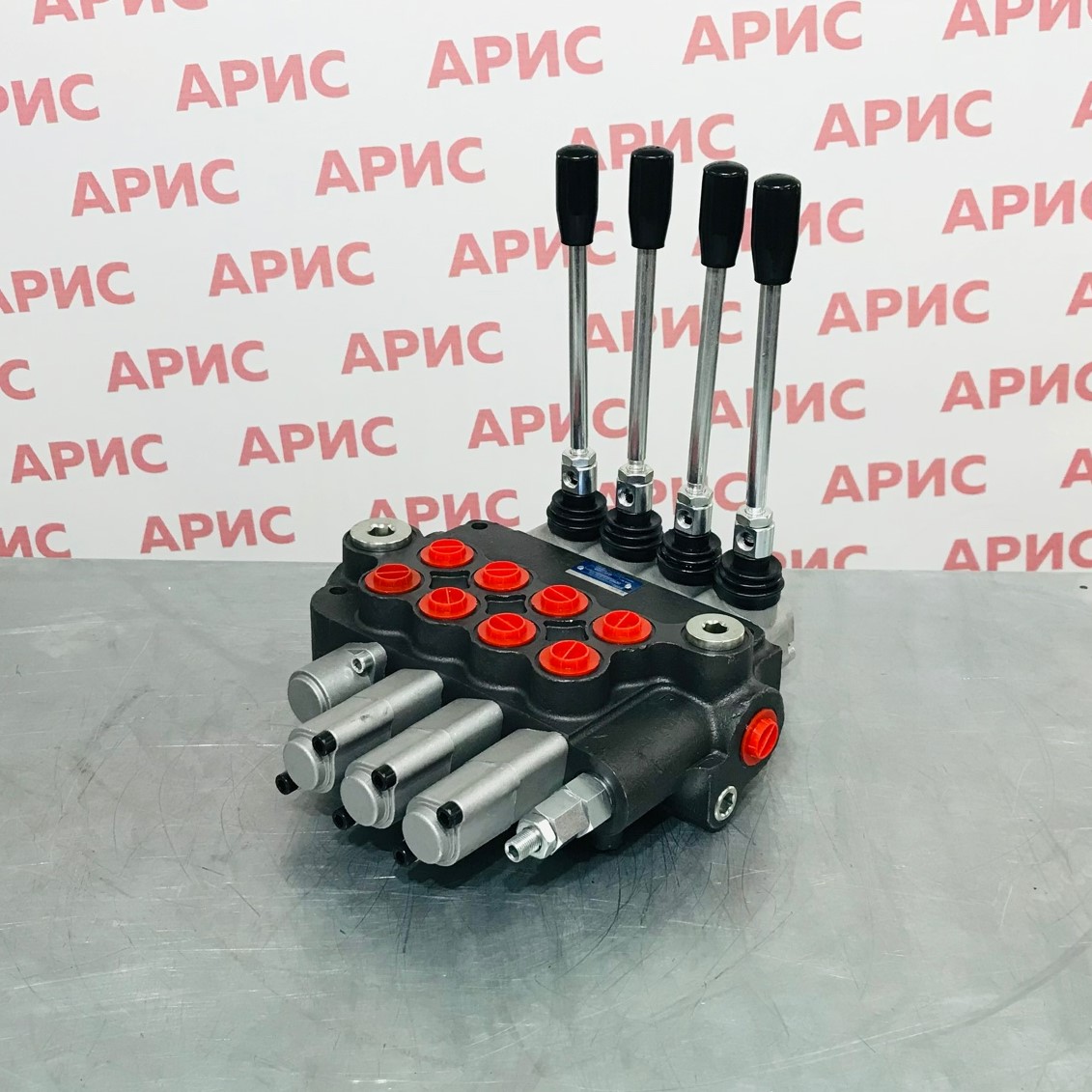

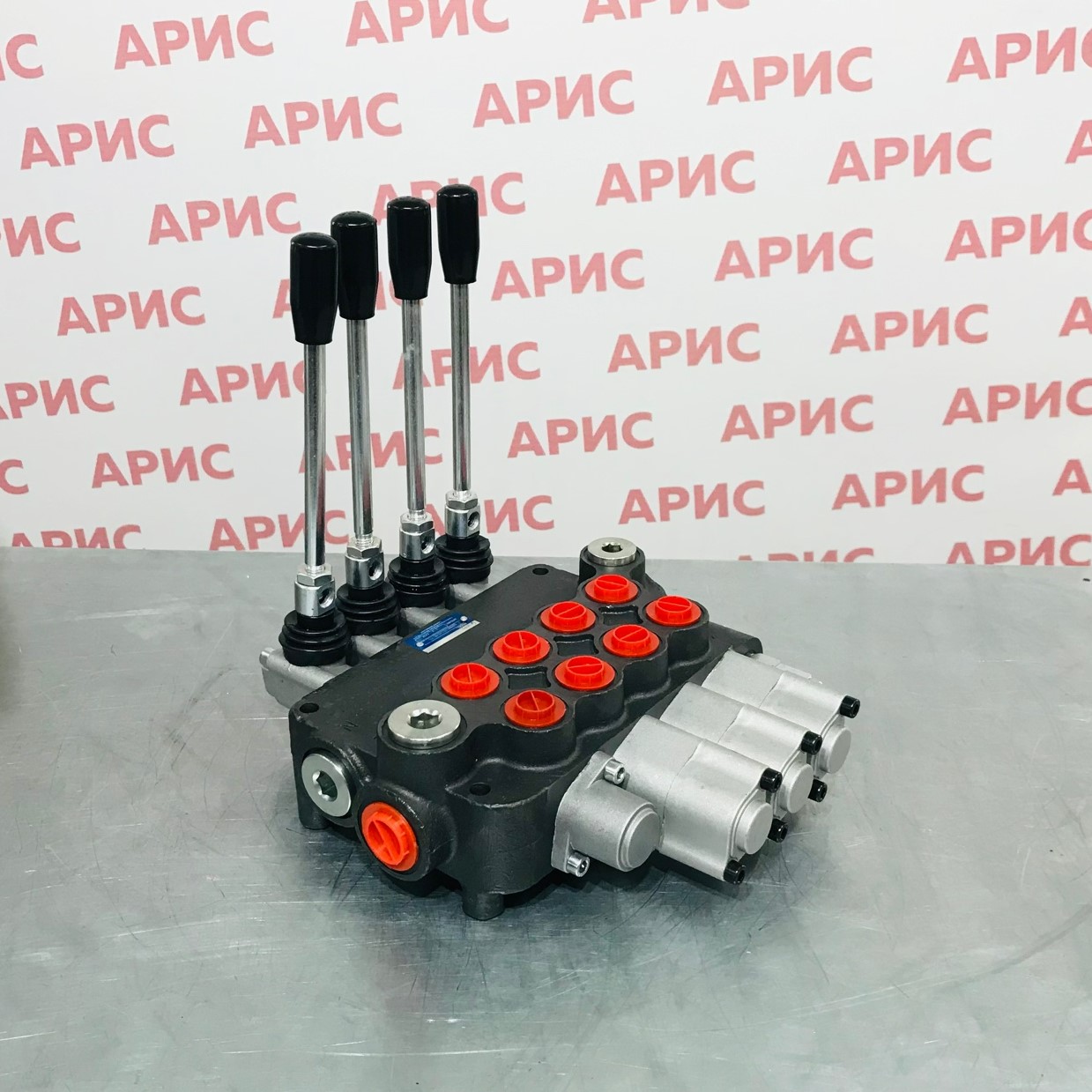

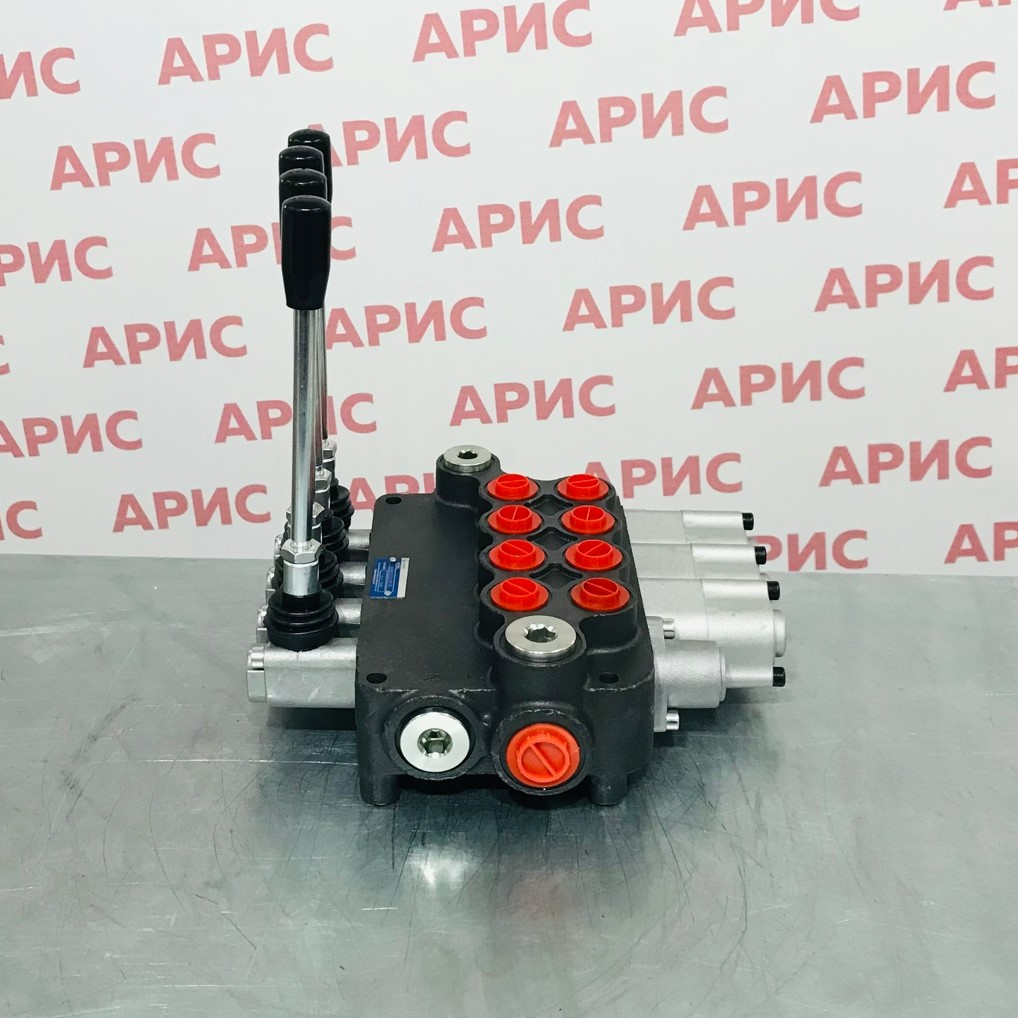

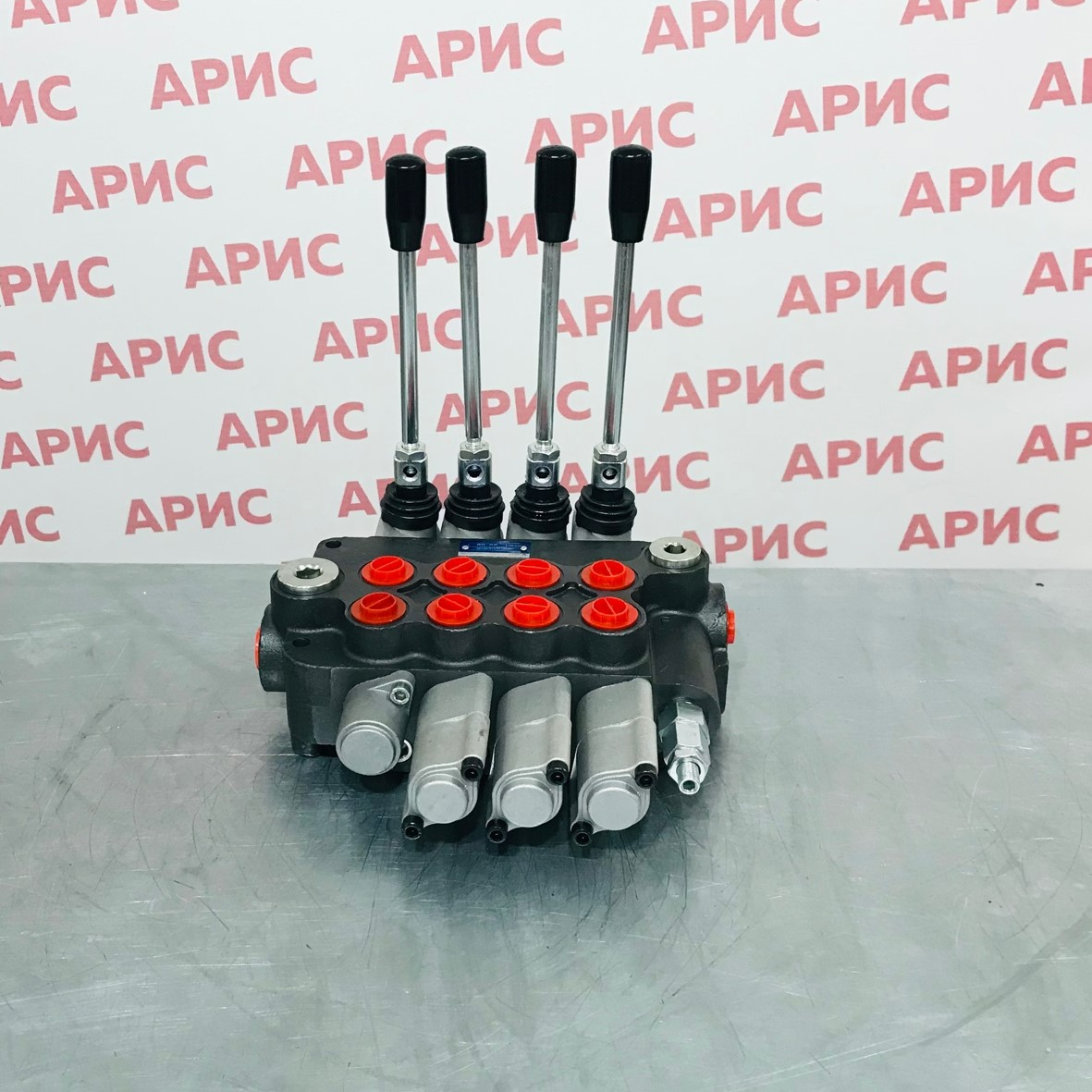

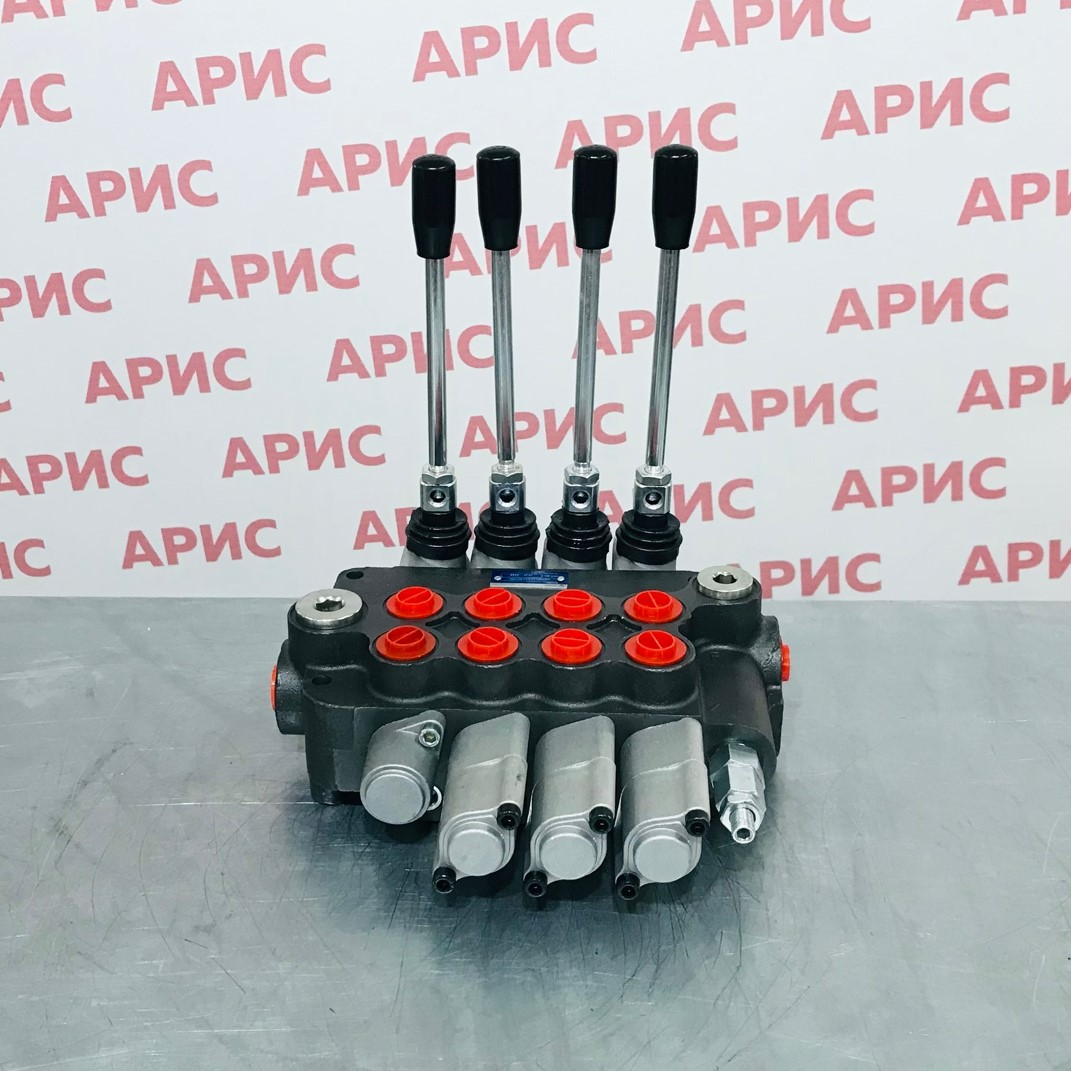

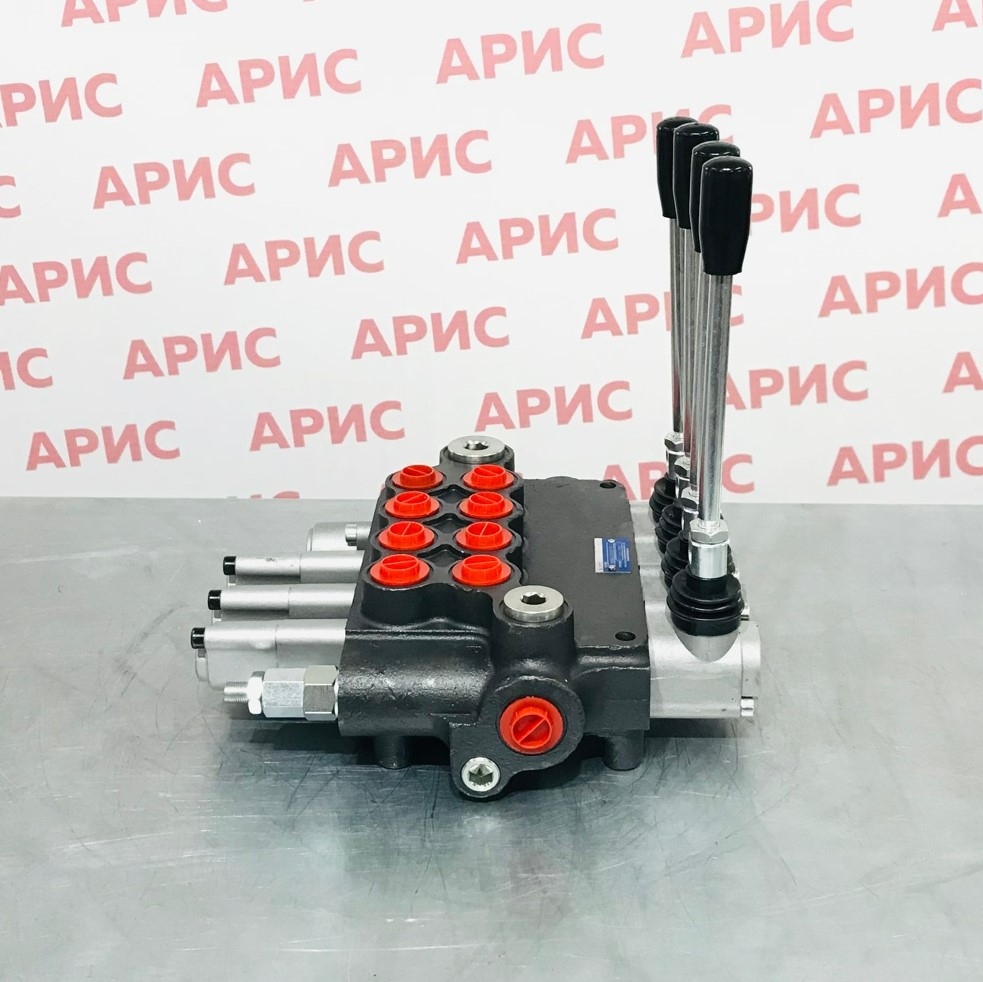

Гидрораспределитель 4Р80-1L12L12L12A1 GKZ1 - пятисекционный моноблочный золотниковый распределитель серии 4Р80 китайского производства. Три рабочие секции оснащены золотниками L12, четвёртая - золотником А1 с автоматическим возвратом в нейтраль. Такая компоновка характерна для машин, у которых три привода работают в специальном режиме управления потоком, а четвёртый - стандартный одиночный цилиндр или навесной механизм с простым управлением.

Техническая информация

Серия и производство. Распределитель серии 4Р80, производитель - Китай (GKZ1). Конструктивное исполнение - моноблок, крепление 2 болтами М8. Присоединительные отверстия: вход Р - G1/2, слив Т - G1/2, выходы А и В - G3/8.

Рабочие параметры:

• Расход рабочей жидкости - 40 л/мин на секцию, суммарно до 80 л/мин
• Максимальное давление на подаче Р - 250 bar
• Давление на сливе Т - до 50 bar
• Давление на выходах А, В - до 300 bar
• Внутренние потери (А, В - Т) - 5 см³/мин при 100 bar
• Ход золотника - ±6 мм

Рабочая жидкость и условия: минеральное масло, кинематическая вязкость 20-100 мм²/с (рекомендуемая), температура окружающего воздуха от -40°C до +60°C.

Тип управления: ручное рычажное, 3 позиции на каждую секцию.

Материал корпуса: чугун. Уплотнения - маслостойкая резина (NBR).

Гидрораспределитель 4Р80-1L12L12L12A1 GKZ1 - функциональные особенности

Принцип работы. Золотниковый распределитель управляет направлением масляного потока от насоса к исполнительным механизмам осевым перемещением плунжеров. Пять секций работают независимо, оператор управляет каждой отдельным рычагом.

Расшифровка обозначения золотников:

• Золотник А1 - без фиксации в подъёме и опускании
• Золотник А8 - фиксация в подъёме и опускании
• Золотник К16 - плавающий режим, подъём и опускание без фиксации
• Золотник К15 - плавающий режим, подъём и опускание с фиксацией
• Золотник С1 - на самосвал, подъём без фиксации, опускание под собственным весом без фиксации
• Золотник D1 - подъём и опускание без фиксации, в нейтрале слив с цилиндра или гидромотора в гидробак (подходит на пресс или на гидроход трактора)

Первые три рабочие секции оснащены золотниками L12 - с профилированным управлением потоком, обеспечивающим плавное нарастание давления и снижение гидроударов при работе с гидромоторами или цикличными приводами. Четвёртая секция - золотник А1, возврат рычага в нейтраль при отпускании, стандартное управление одиночным цилиндром или навесным оборудованием.

Количество рабочих линий: каждая секция имеет выходы А и В, общую напорную линию Р и сливную магистраль Т.

Регулировка: встроенный предохранительный клапан ограничивает давление на входе.

Ресурс: сочетание проверенной золотниковой конструкции и качественных уплотнений NBR обеспечивает длительную эксплуатацию без планового обслуживания.

Применение

Гидрораспределитель 4Р80-1L12L12L12A1 GKZ1 востребован в:

• тракторах и сельскохозяйственных машинах с комбинированным навесным оборудованием
• строительной технике: манипуляторы, бурильные установки, многофункциональные погрузчики
• коммунальных машинах с несколькими рабочими органами разного типа
• промышленных установках, где три привода требуют плавного управления, а четвёртый - стандартного

Совместим с гидросистемами давлением до 250 bar и насосами производительностью до 80 л/мин. Монтаж на раму или кронштейн, 2 болта М8.

Как купить и условия поставки

Распределители серии 4Р80 китайского производства с нестандартными комбинациями золотников позволяют точно закрыть задачу без переплаты за избыточную комплектацию. Цена заметно ниже европейских аналогов, а наличие на складе сокращает сроки ввода техники в эксплуатацию.

Для консультации по подбору и оформления заказа обращайтесь через страницу контактов. Актуальные условия оплаты и доставки по России размещены в соответствующем разделе. Работаем с юридическими и физическими лицами, отгрузка со склада в день оплаты.
