Гидрораспределитель 4Р80-L12А8А1A1 GKZ1 КИТАЙ

Гидрораспределитель 4Р80-L12А8А1А1 GKZ1 - пятисекционный моноблок с тремя типами золотников

Когда гидросистема машины объединяет контуры с принципиально разными требованиями к управлению - плавный привод, фиксированное удержание нагрузки и простое переключение без фиксации - стандартный гидрораспределитель с одинаковыми золотниками не подходит. Именно для таких случаев в линейке гидрораспределителей на 80 л/мин предусмотрены комбинированные исполнения. Наряду с китайскими моделями в каталоге представлены и европейские варианты - болгарские распределители на 80 л/мин и проверенная серия Z80 болгарского производства. Однако китайское исполнение GKZ1 закрывает большинство практических задач при значительно меньших затратах.

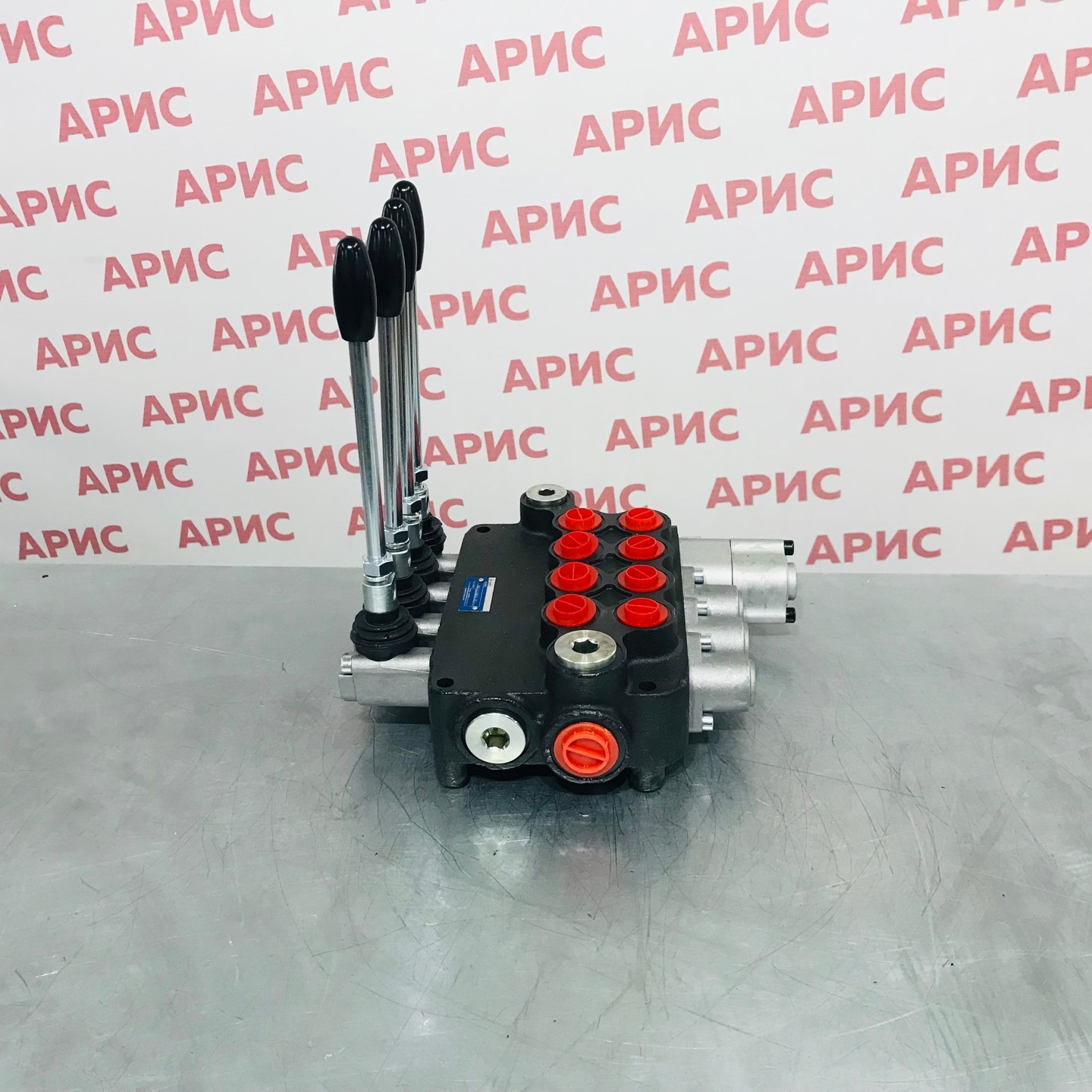

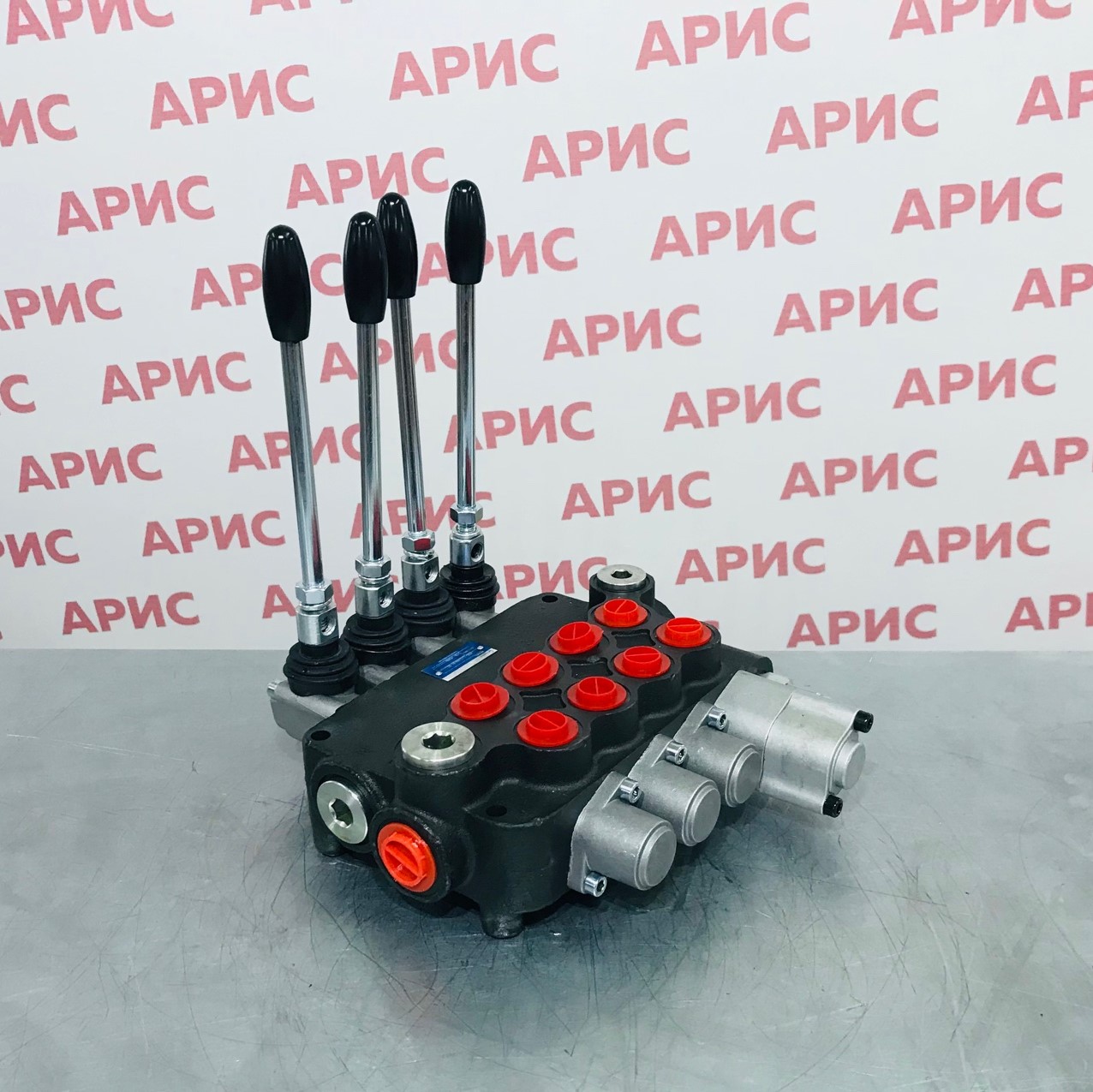

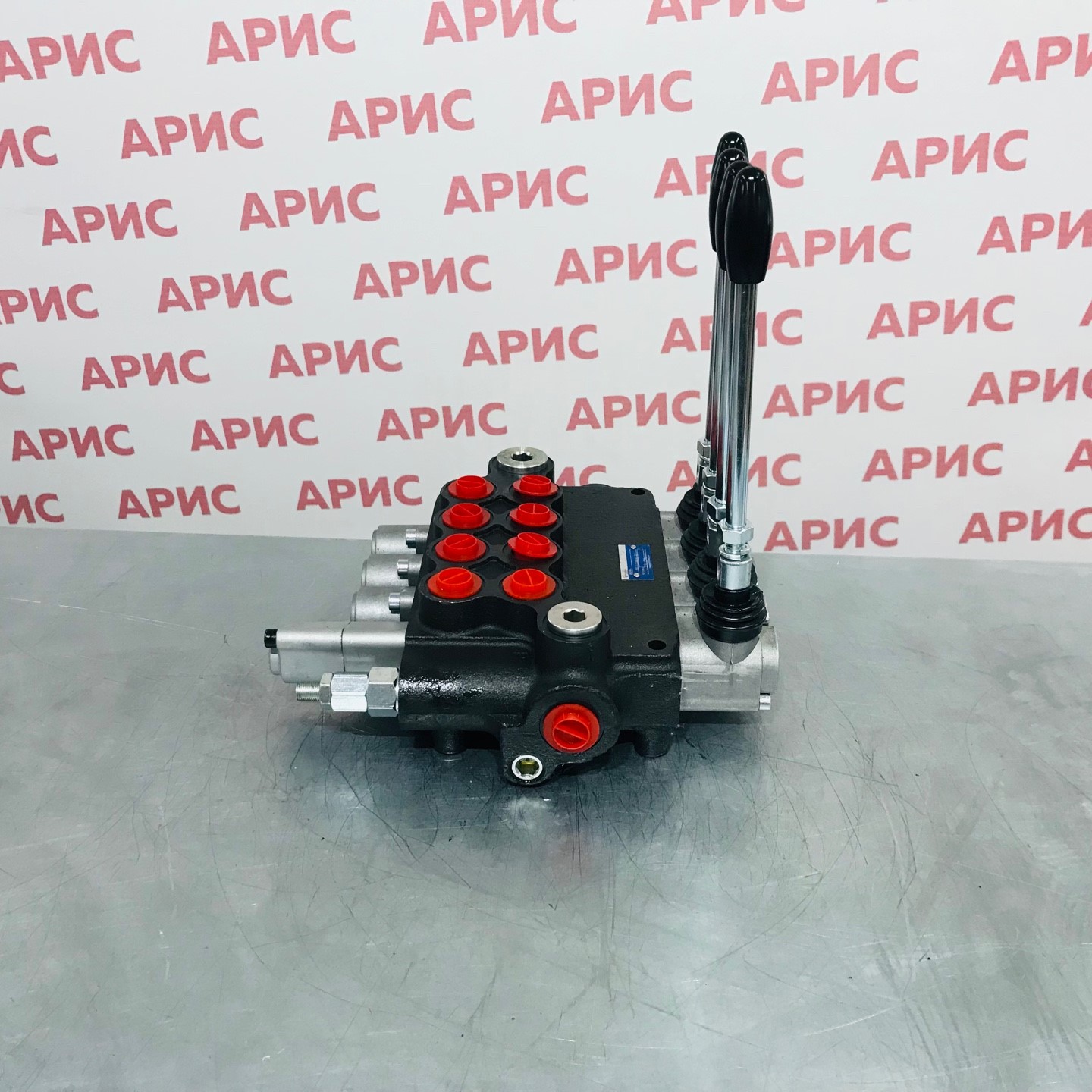

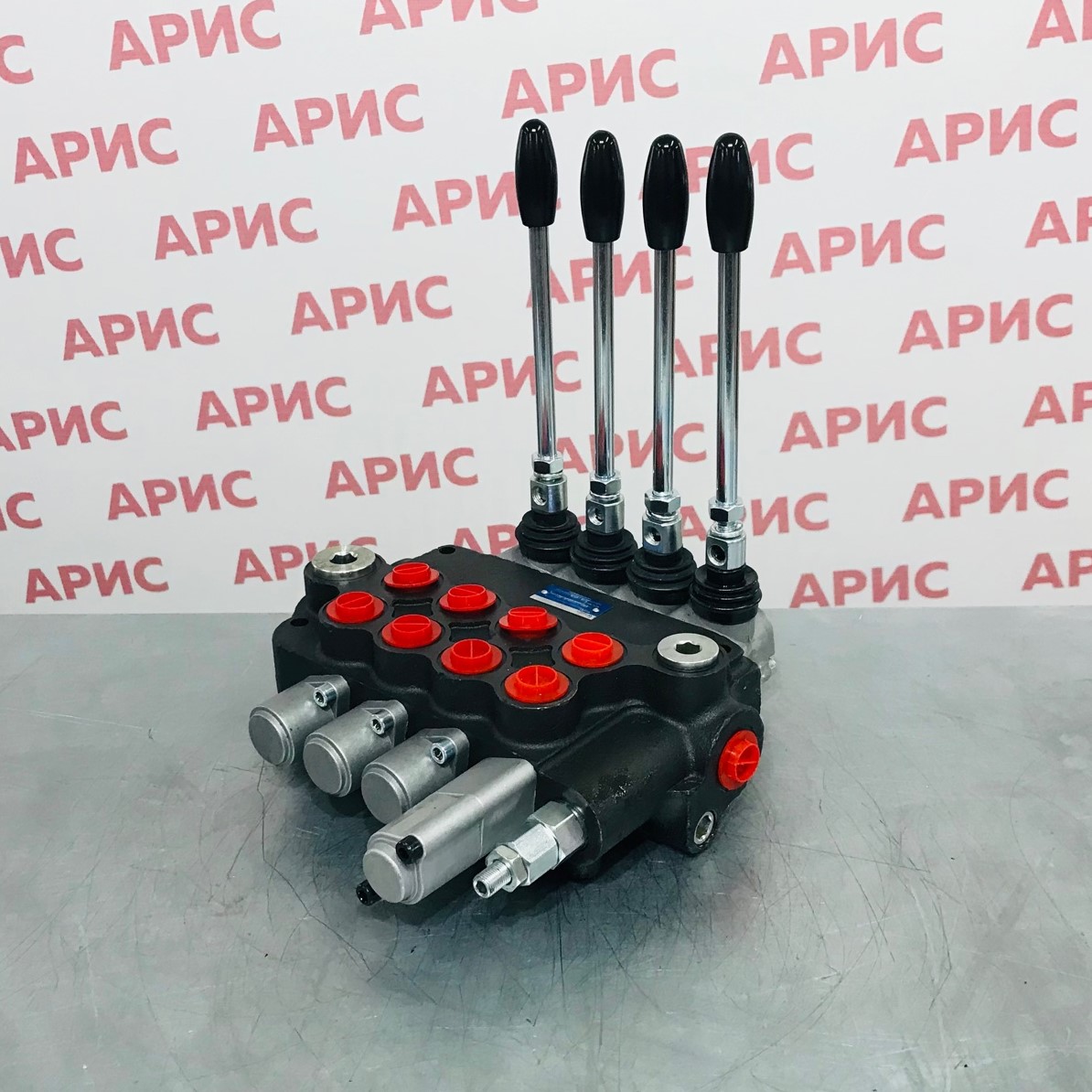

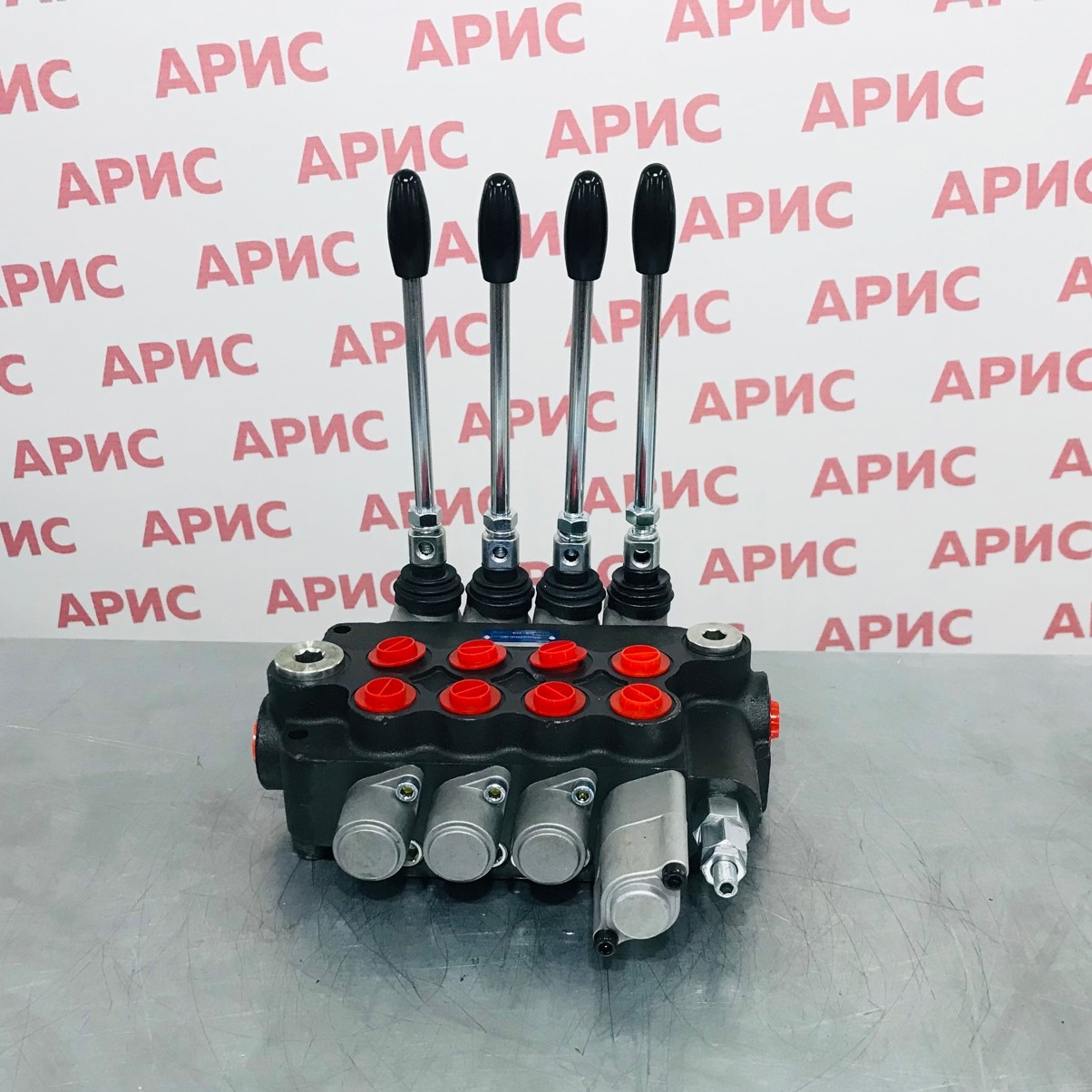

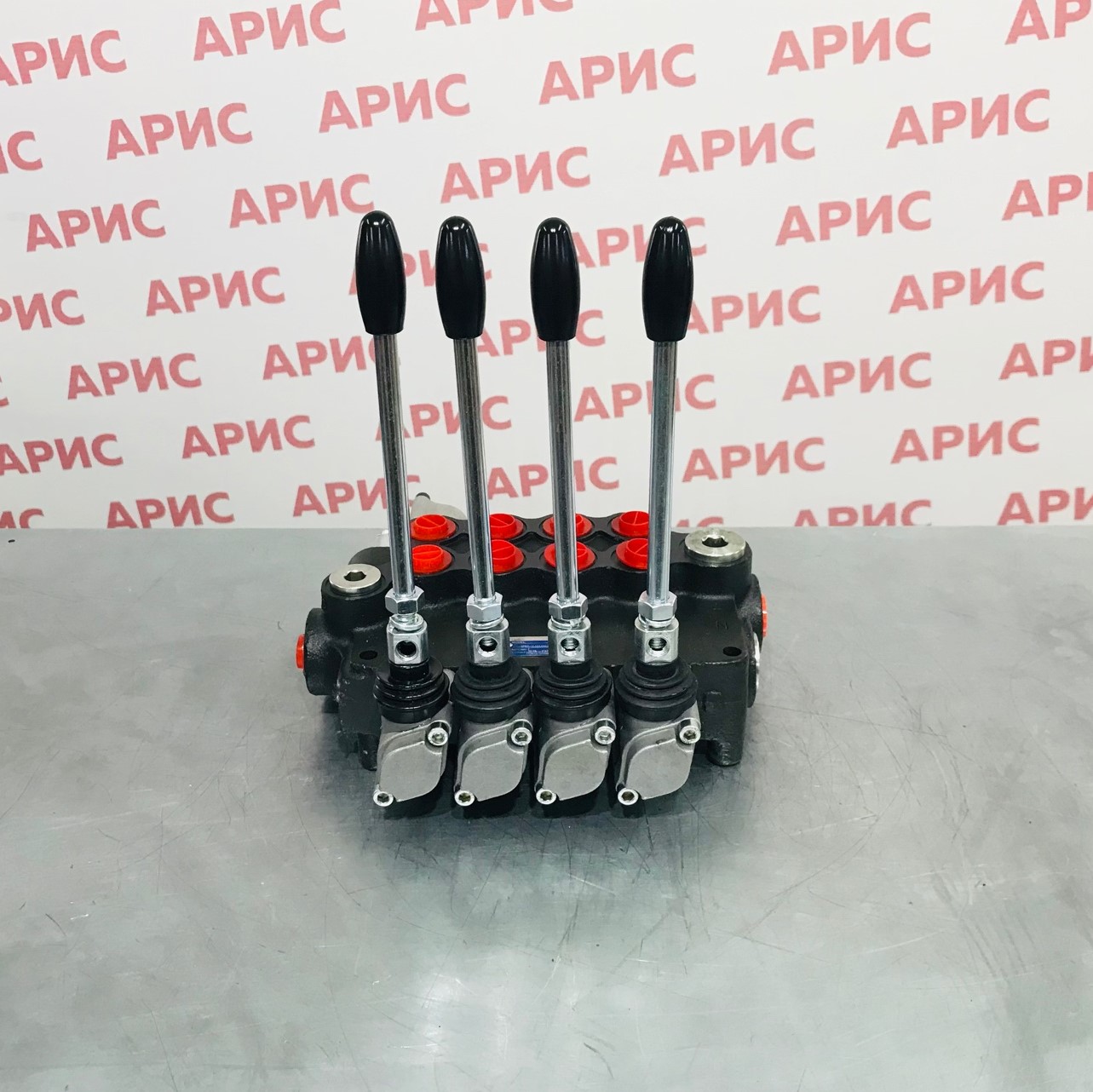

Гидрораспределитель 4Р80-L12А8А1А1 GKZ1 - пятисекционный моноблочный золотниковый распределитель серии 4Р80 китайского производства с тремя разными типами золотников в одном корпусе: L12, А8, А1 и А1. Такая компоновка позволяет одновременно управлять специализированным приводом с плавным потоком, контуром с фиксацией положения и двумя стандартными цилиндрами с возвратом в нейтраль.

Техническая информация

Серия и производство. Распределитель серии 4Р80, производитель - Китай (GKZ1). Конструктивное исполнение - моноблок, крепление 2 болтами М8. Присоединительные отверстия: вход Р - G1/2, слив Т - G1/2, выходы А и В - G3/8.

Рабочие параметры:

• Расход рабочей жидкости - 40 л/мин на секцию, суммарно до 80 л/мин
• Максимальное давление на подаче Р - 250 bar
• Давление на сливе Т - до 50 bar
• Давление на выходах А, В - до 300 bar
• Внутренние потери (А, В - Т) - 5 см³/мин при 100 bar
• Ход золотника - ±6 мм

Рабочая жидкость и условия: минеральное масло, кинематическая вязкость 20-100 мм²/с (рекомендуемая), температура окружающего воздуха от -40°C до +60°C.

Тип управления: ручное рычажное, 3 позиции на каждую секцию.

Материал корпуса: чугун. Уплотнения - маслостойкая резина (NBR).

Гидрораспределитель 4Р80-L12А8А1А1 GKZ1 - функциональные особенности

Принцип работы. Золотниковый распределитель перенаправляет поток масла от насоса к исполнительным механизмам осевым смещением плунжеров. Каждая из пяти секций работает независимо через отдельный рычаг управления.

Расшифровка обозначения золотников:

• Золотник А1 - без фиксации в подъёме и опускании
• Золотник А8 - фиксация в подъёме и опускании
• Золотник К16 - плавающий режим, подъём и опускание без фиксации
• Золотник К15 - плавающий режим, подъём и опускание с фиксацией
• Золотник С1 - на самосвал, подъём без фиксации, опускание под собственным весом без фиксации
• Золотник D1 - подъём и опускание без фиксации, в нейтрале слив с цилиндра или гидромотора в гидробак (подходит на пресс или на гидроход трактора)

Первая рабочая секция - золотник L12 с профилированным управлением потоком и плавным нарастанием давления, оптимален для гидромоторов и цикличных приводов. Вторая секция - золотник А8 с фиксацией в обоих рабочих положениях: рычаг удерживается в заданной позиции без участия оператора. Третья и четвёртая секции - золотники А1 с автоматическим возвратом в нейтраль при отпускании рычага, для стандартных гидроцилиндров навесного оборудования.

Количество рабочих линий: каждая секция - выходы А и В, общая напорная линия Р и сливная магистраль Т.

Регулировка: встроенный предохранительный клапан ограничивает давление на входе в систему.

Ресурс: надёжная золотниковая конструкция с уплотнениями NBR обеспечивает длительную работу при соблюдении требований к чистоте масла.

Применение

Гидрораспределитель 4Р80-L12А8А1А1 GKZ1 востребован в:

• тракторах с комбинированным навесным оборудованием - гидромотор хода, стрела с фиксацией, вспомогательные цилиндры
• строительных машинах: многофункциональные погрузчики, манипуляторы, буровые агрегаты
• коммунальной и дорожной технике с несколькими разнотипными рабочими органами
• промышленных установках, где один привод требует плавного управления, второй - удержания нагрузки, остальные - стандартного переключения

Совместим с гидросистемами давлением до 250 bar и насосами производительностью до 80 л/мин. Монтаж на раму или кронштейн, крепление 2 болтами М8.

Как купить и условия поставки

Распределители серии 4Р80 в комбинированном исполнении с тремя типами золотников - экономически эффективное решение по сравнению с европейскими аналогами. Заводская комбинация золотников исключает необходимость доработки распределителя под конкретную машину.

Для консультации и оформления заказа обращайтесь через страницу контактов. Актуальные условия оплаты и доставки по России размещены в соответствующем разделе сайта. Работаем с юридическими и физическими лицами, отгрузка со склада в день оплаты.
