Гидрораспределитель 5Р80-1L12L12A8L12L12 GKZ1 КИТАЙ

Гидрораспределитель 5Р80-1L12L12A8L12L12 GKZ1 - назначение и серия

Гидрораспределитель 5Р80-1L12L12A8L12L12 GKZ1 относится к серии 5Р80, страна производства - Китай. Это моноблочный золотниковый распределитель для управления несколькими исполнительными механизмами в гидросистемах строительной, сельскохозяйственной, коммунальной и промышленной техники. В каталоге Арис можно подобрать распределитель под гидросистему, а для техники данного класса - посмотреть решения на 80 л/мин. Для сравнения доступны болгарские исполнения для аналогичных систем и модели серии Z80 из Болгарии.

Конструкция Гидрораспределитель 5Р80-1L12L12A8L12L12 GKZ1 и рабочие функции

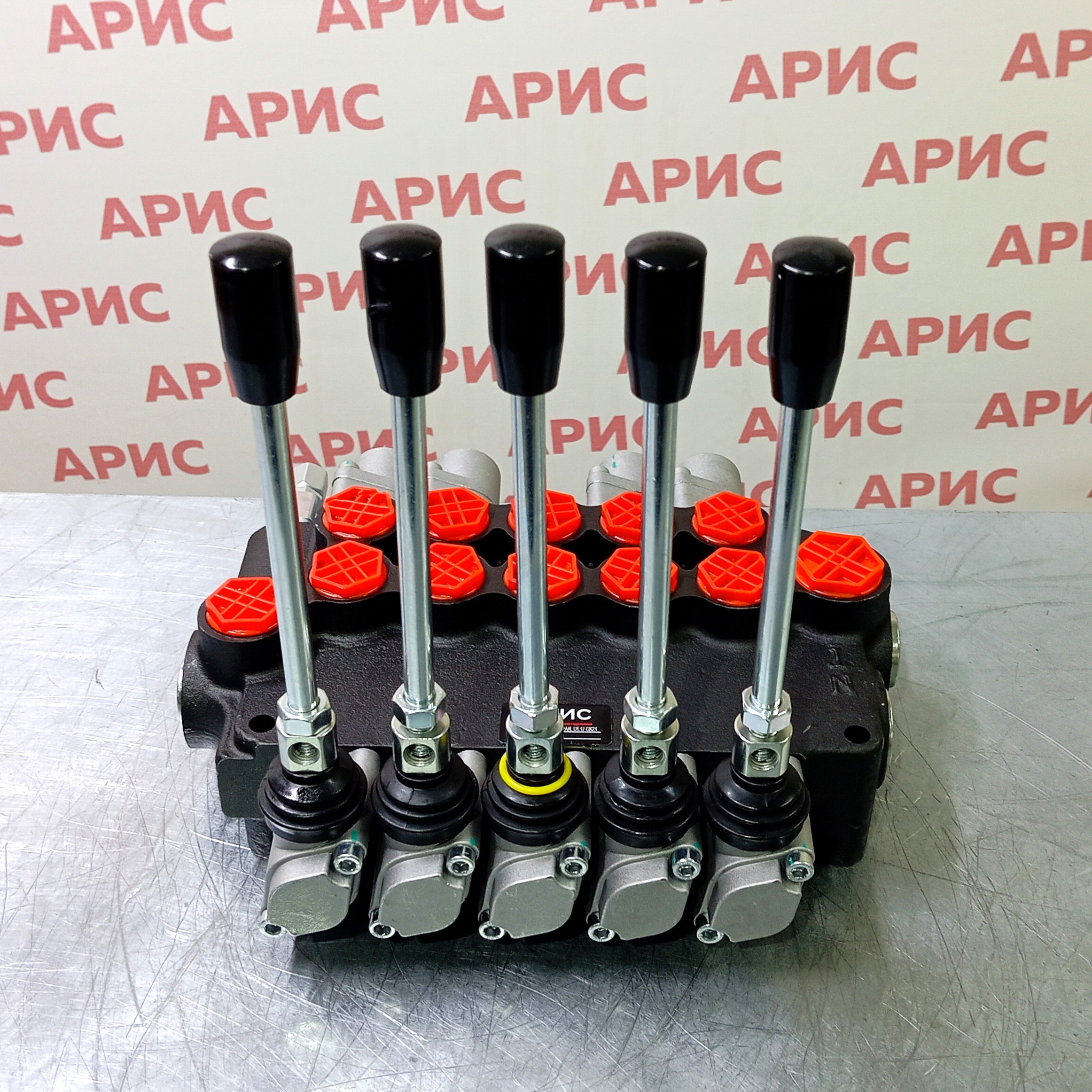

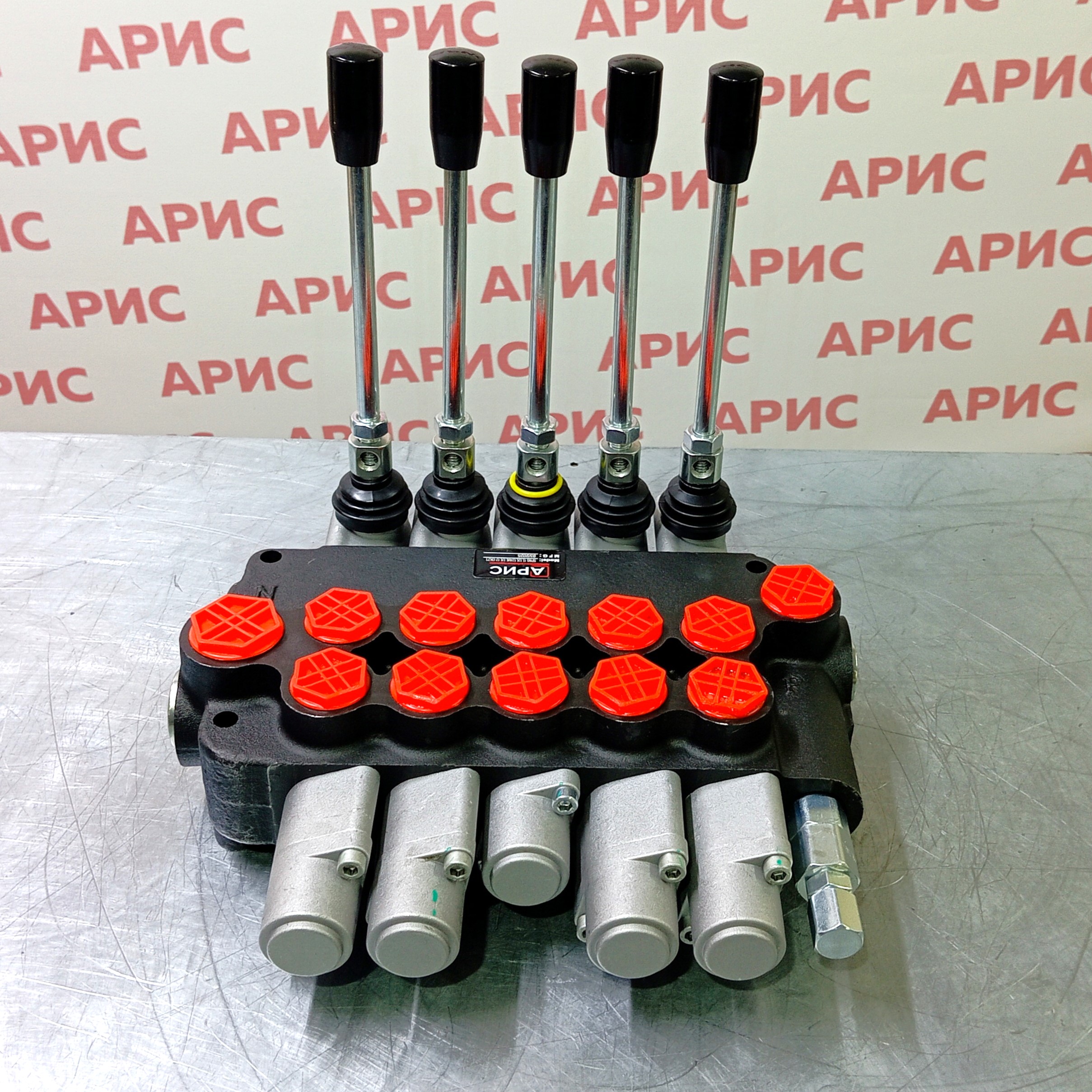

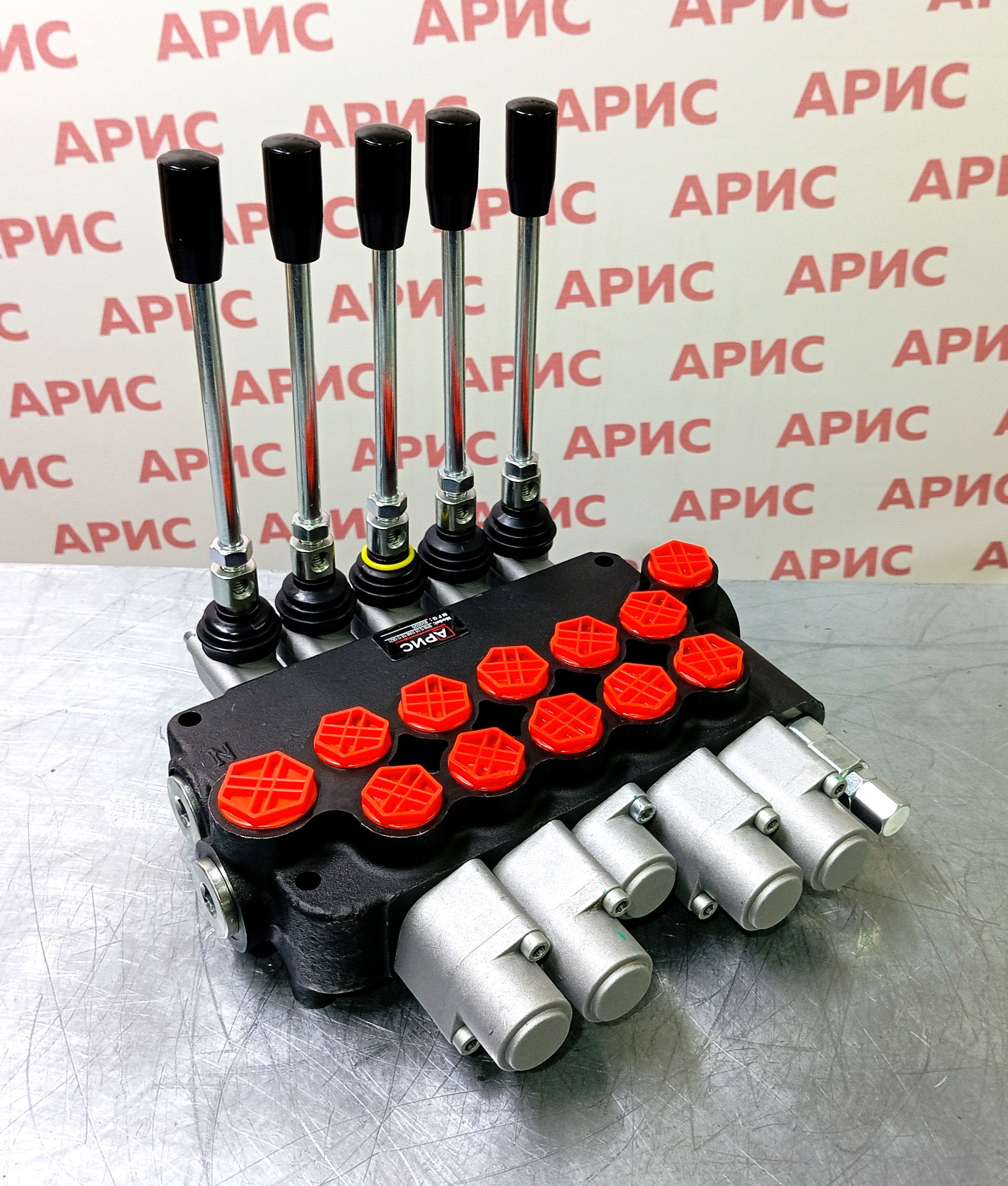

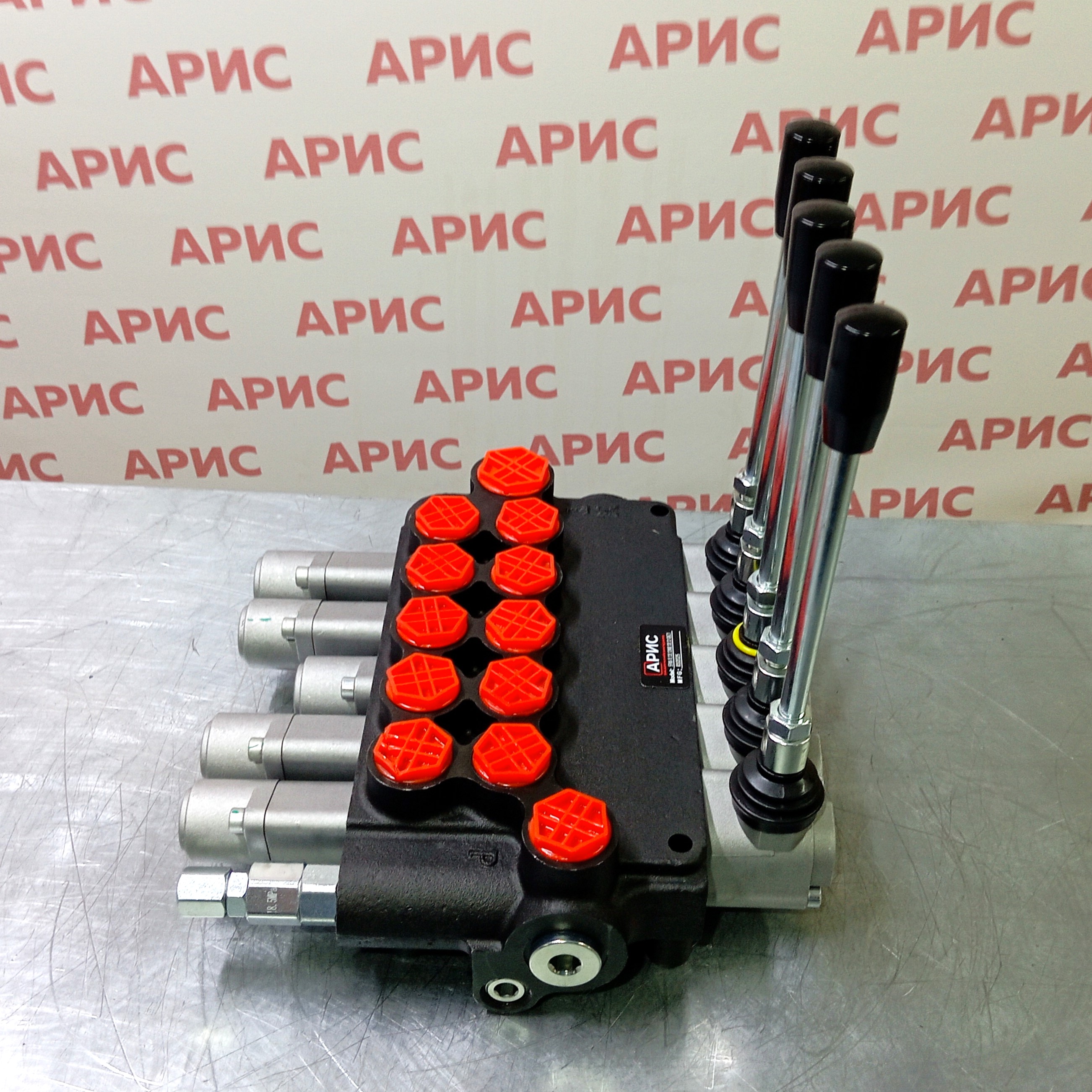

Гидрораспределитель 5Р80-1L12L12A8L12L12 GKZ1 имеет пять рабочих секций и ручное рычажное управление. Конфигурация L12L12A8L12L12 позволяет управлять несколькими контурами, при этом секция A8 предусматривает фиксацию в подъеме и опускании. В нейтральном положении поток возвращается в сливную линию, при переключении золотника масло направляется от входа P к выходам A или B.

Корпус выполнен из прочного литейного металла, уплотнения рассчитаны на минеральное гидравлическое масло. Конструкция золотникового типа отличается ремонтопригодностью, устойчивостью к нагрузкам и понятной схемой подключения. Возможна плавная дозировка движения рычагом, но распределитель не заменяет отдельный регулятор расхода. Габариты и вес уточняются при заказе, так как зависят от партии и комплектации.

1. Конструктивное исполнение - моноблок
2. Крепление - 2 болта М8
3. Присоединительные отверстия - внутренние резьбы Вход Р - G1/2, Слив -Т G1/2, Выходы А и В - G3/8
4. Температура воздуха -40C…+60C
5. Рабочая жидкость – минеральное масло
6. Кинематическая вязкость 20…100 mm²/s рекомендуемая
7. Максимальное давление на подаче P = 250 bar, На сливе T = 50 bar, На выходах A, B = 300 bar
8. Внутренние потери (А, В – Т) 5 cm³/min при 100 bar
9. Расход рабочей жидкости 40 l/min
10. Ход золотника ± 6 mm

Обозначение функций и механизмов гидрораспределителей:

• Золотник А1 - без фиксации в подъеме и опускании
• Золотник А8 - фиксация в подъеме и опускании
• Золотник К16 - плавающий режим, подъем и опускание без фиксации
• Золотник К15 - плавающий режим, подъем и опускание с фиксацией
• Золотник C1 - на самосвал, подъем без фиксации, опускание под собственным весом без фиксации
• Золотник D1 - подъем и опускание без фиксации, в нейтрале слив с цилиндра или гидромотора в гидробак (подходит на пресс или на гидроход трактора)

Применение и покупка

Гидрораспределитель 5Р80-1L12L12A8L12L12 GKZ1 подходит для навесного оборудования, тракторов, погрузчиков, подъемных механизмов, прессов и гидрофицированных агрегатов, где требуется управление пятью линиями. Преимущества модели - доступная цена, распространенные резьбы, простая установка и экономичная замена изношенного узла.

Чтобы купить товар в магазине Арис, отправьте заявку через контакты отдела продаж. Условия оплаты, комплектации и отправки по регионам указаны на странице доставка по России и оплата
