Односекционный гидрораспределитель Р80-C1 GKZ1 — китайский аналог Р80

Гидрораспределитель Р80-С1 GKZ1 - односекционный распределитель для самосвальной техники

Когда речь идёт о подборе гидрораспределителя специально под самосвальный кузов, принципиальное значение имеет тип золотника. В общей линейке гидрораспределителей на 80 л/мин представлены модели с различными схемами управления - от универсальных до узкоспециализированных. Для сравнения доступны и европейские варианты: болгарские распределители на 80 л/мин и надёжная серия Z80 болгарского производства. Однако для самосвальных установок с бюджетными требованиями китайская модель GKZ1 с золотником С1 - одно из наиболее востребованных решений.

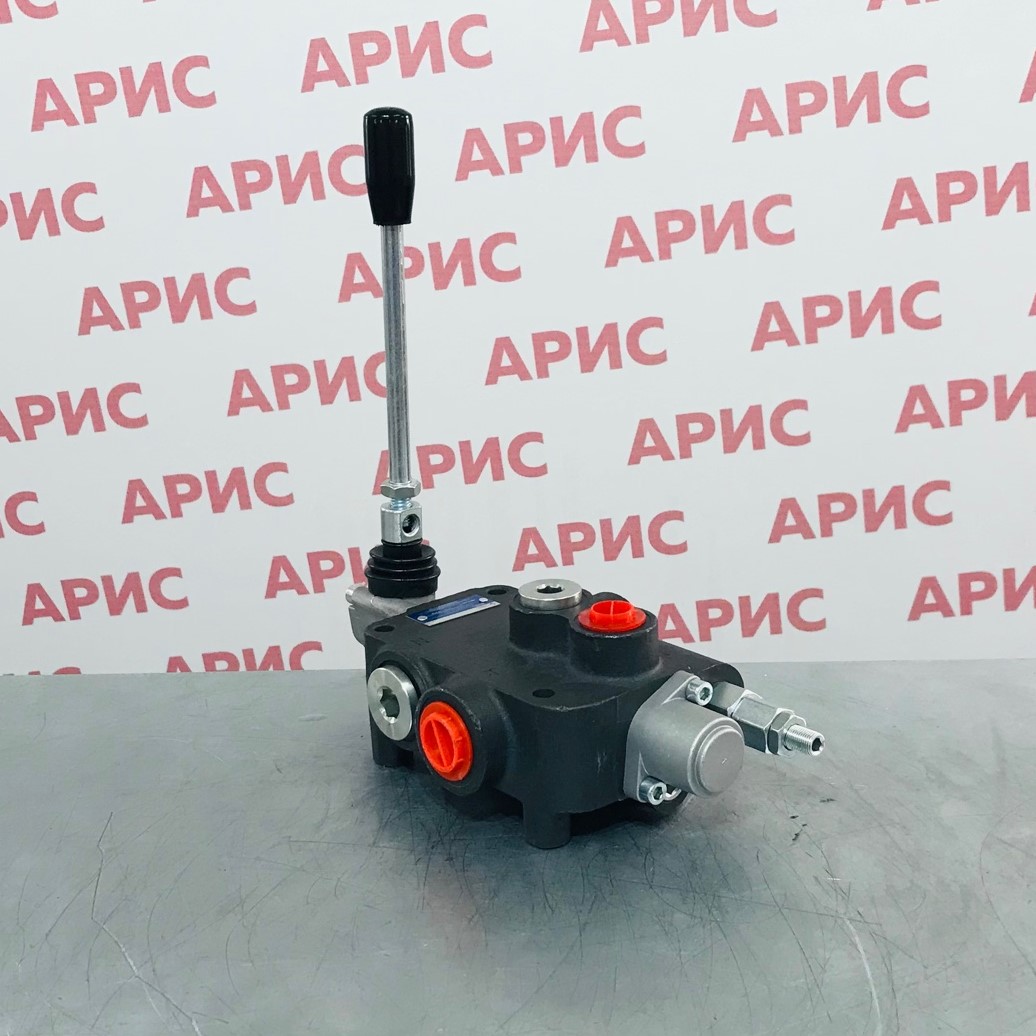

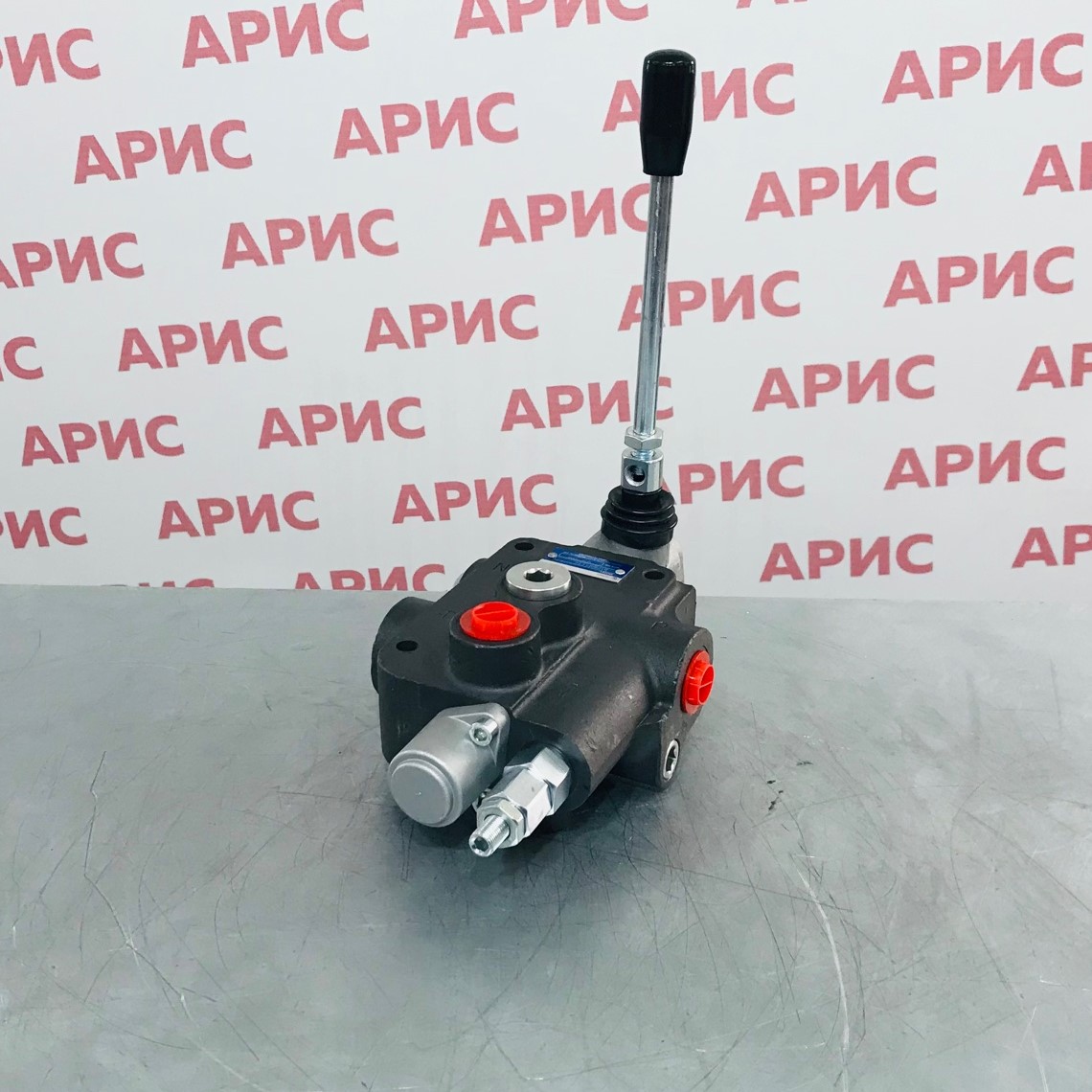

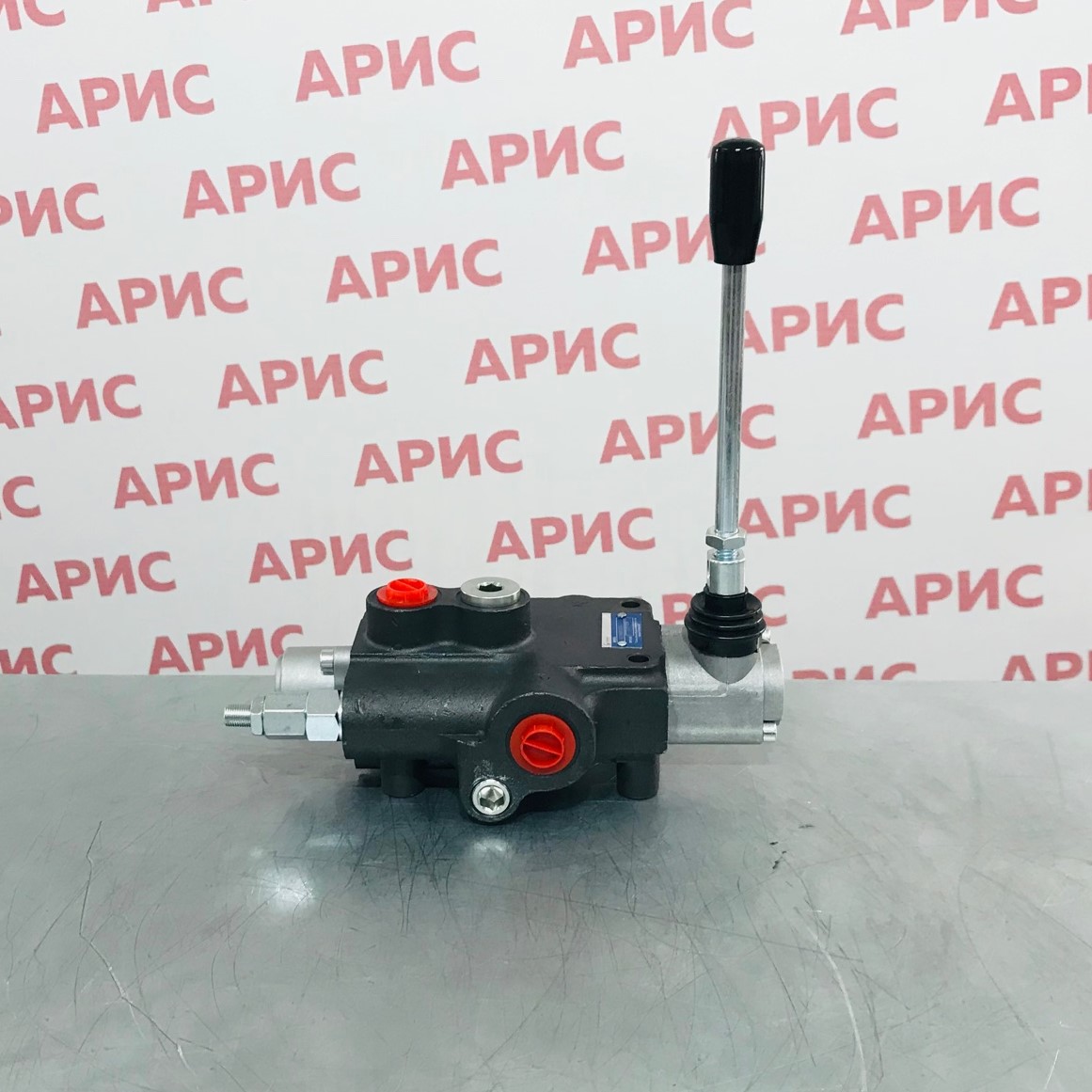

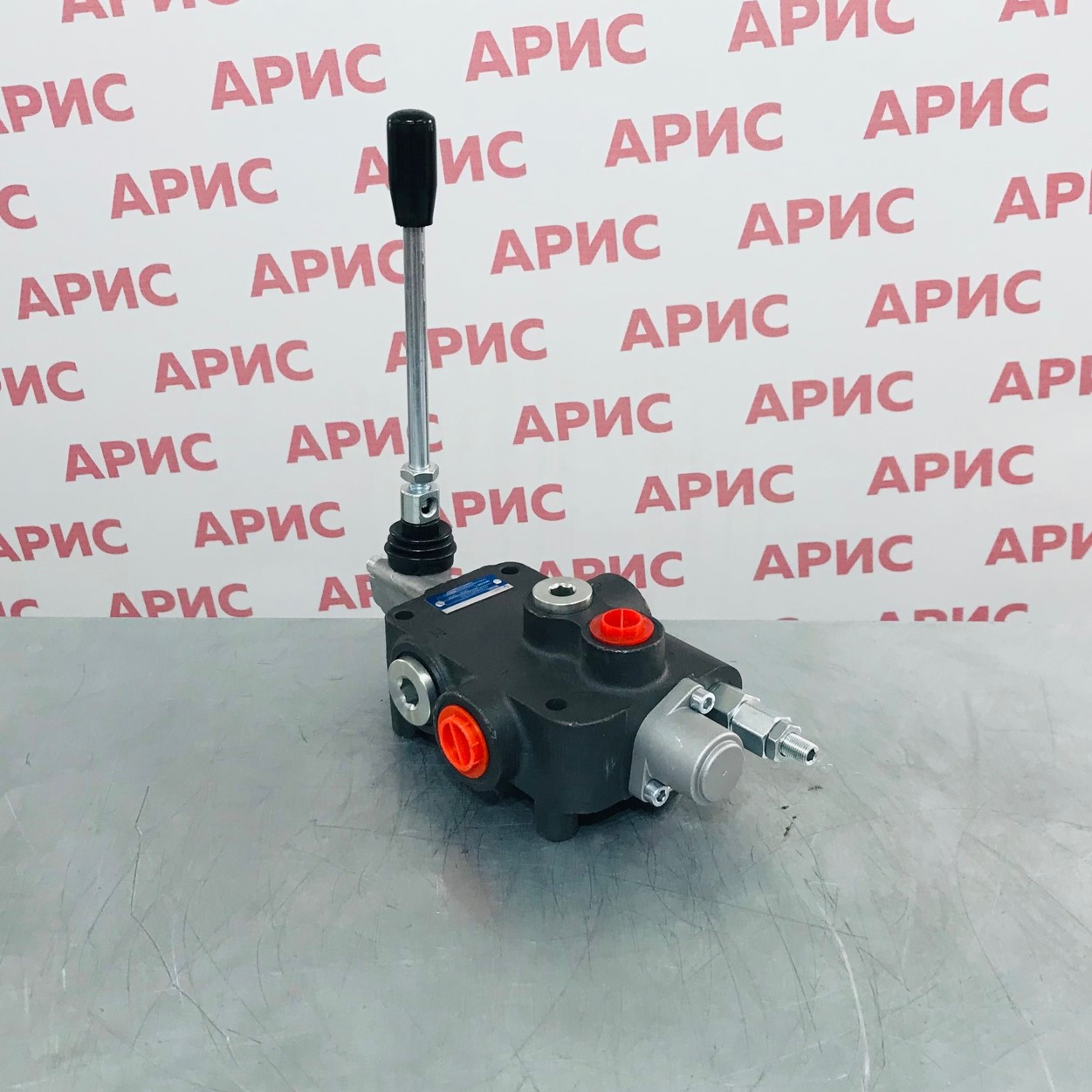

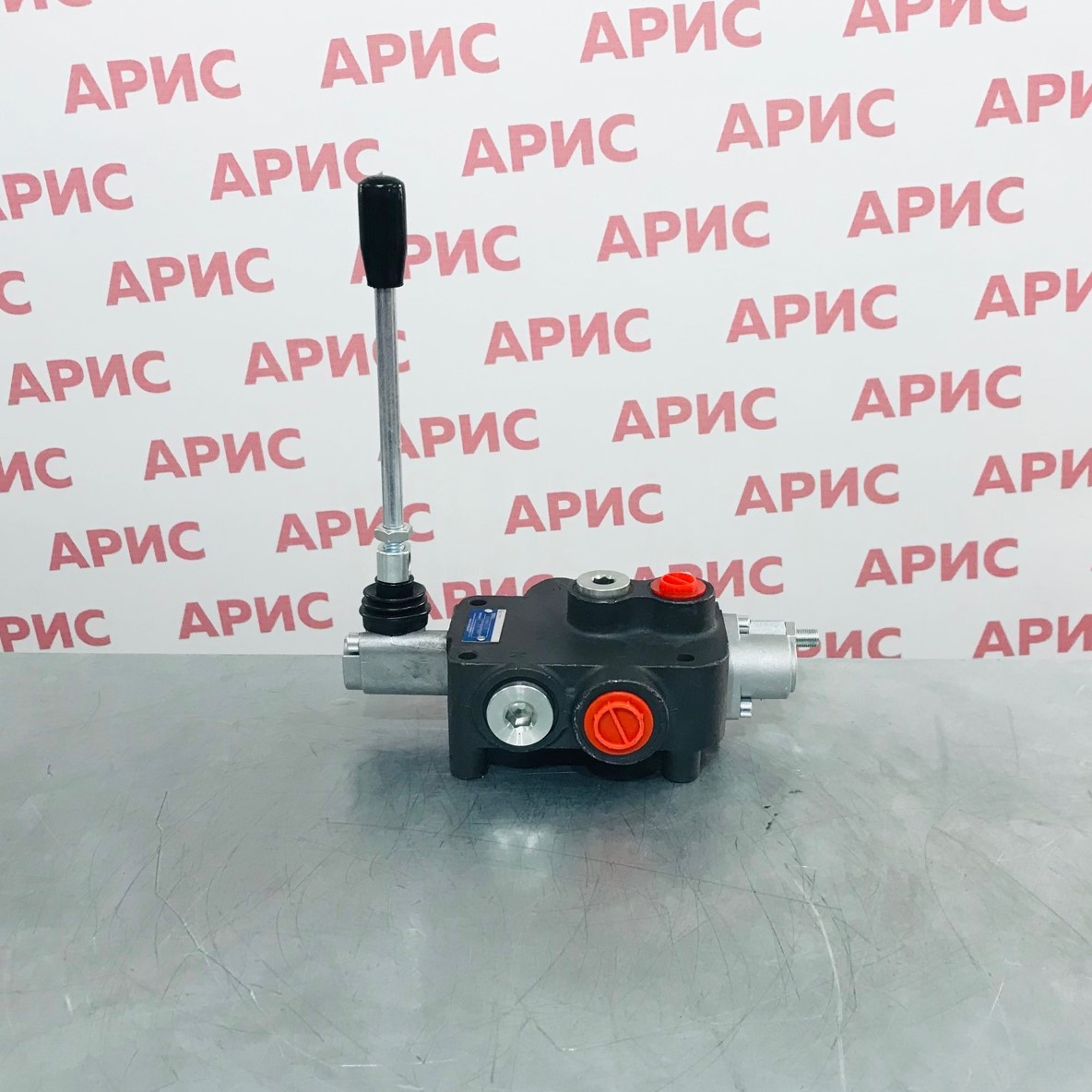

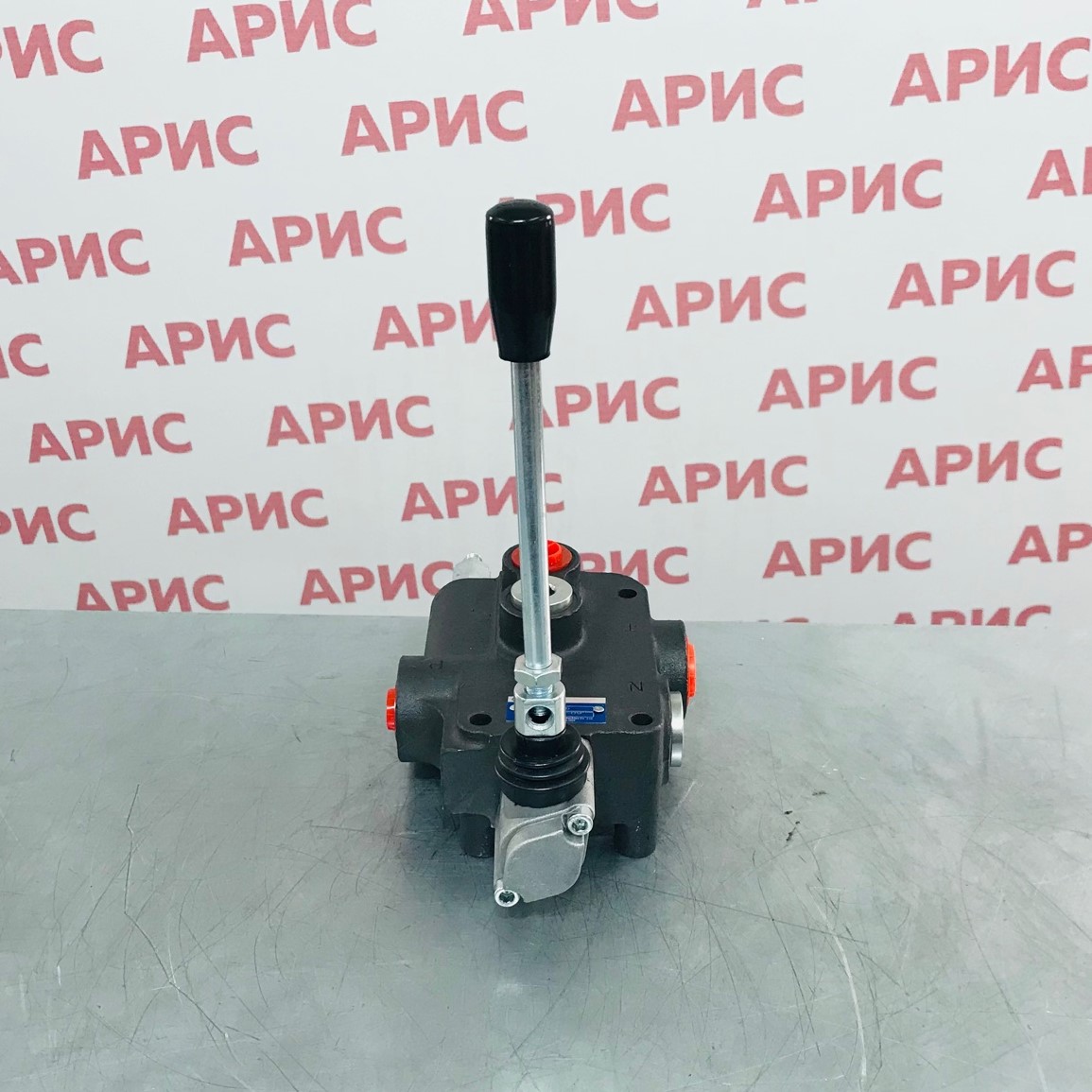

Гидрораспределитель Р80-С1 GKZ1 - это односекционный моноблочный золотниковый распределитель серии Р80 китайского производства с золотником типа С1. Модель разработана специально для управления подъёмом самосвального кузова: подъём осуществляется без фиксации рычага, а опускание происходит под собственным весом кузова также без фиксации - оператору достаточно перевести рычаг в соответствующее положение.

Техническая информация

Серия и производство. Распределитель серии Р80, производитель - Китай (GKZ1). Конструктивное исполнение - моноблок, крепление 2 болтами М8. Присоединительные отверстия: вход Р - G1/2, слив Т - G1/2, выходы А и В - G3/8.

Рабочие параметры:

• Расход рабочей жидкости - до 40 л/мин
• Максимальное давление на подаче Р - 250 bar
• Давление на сливе Т - до 50 bar
• Давление на выходах А, В - до 300 bar
• Внутренние потери (А, В - Т) - 5 см³/мин при 100 bar
• Ход золотника - ±6 мм

Рабочая жидкость и условия: минеральное масло, кинематическая вязкость 20-100 мм²/с (рекомендуемая), температура окружающего воздуха от -40°C до +60°C.

Тип управления: ручное рычажное, 3 позиции (нейтраль, подъём, опускание).

Материал корпуса: чугун. Уплотнения - маслостойкая резина (NBR).

Гидрораспределитель Р80-С1 GKZ1 - функциональные особенности

Принцип работы. Золотниковый распределитель перенаправляет поток масла от насоса к гидроцилиндру подъёма кузова. В положении «подъём» масло подаётся в поршневую полость цилиндра, рычаг удерживается оператором - фиксация не предусмотрена. При переводе рычага в положение «опускание» поршневая полость соединяется со сливом, и кузов опускается под собственным весом без участия насоса.

Расшифровка обозначения золотников:

• Золотник А1 - без фиксации в подъёме и опускании
• Золотник А8 - фиксация в подъёме и опускании
• Золотник К16 - плавающий режим, подъём и опускание без фиксации
• Золотник К15 - плавающий режим, подъём и опускание с фиксацией
• Золотник С1 - на самосвал, подъём без фиксации, опускание под собственным весом без фиксации
• Золотник D1 - подъём и опускание без фиксации, в нейтрале слив с цилиндра или гидромотора в гидробак (подходит на пресс или на гидроход трактора)

В данной модели установлен золотник С1 - классическая схема для самосвальных кузовов, при которой насос задействован только на подъём, что снижает нагрев масла и износ гидросистемы при частых разгрузках.

Количество рабочих линий: один рабочий контур с выходами А и В, напорная линия Р и слив Т.

Регулировка: встроенный предохранительный клапан ограничивает давление на входе.

Ресурс: простота конструкции и минимальное число подвижных элементов обеспечивают высокую надёжность при интенсивной эксплуатации.

Применение

Гидрораспределитель Р80-С1 GKZ1 ориентирован прежде всего на:

• самосвальные прицепы и полуприцепы с гидравлическим подъёмом кузова
• самосвальные надстройки на шасси грузовых автомобилей
• сельскохозяйственные прицепы-самосвалы
• коммунальную технику с опрокидывающимися кузовами

Совместим с гидросистемами давлением до 250 bar и насосами производительностью до 80 л/мин. Монтаж на раму или кронштейн, крепление 2 болтами М8.

Как купить и условия поставки

Односекционные самосвальные распределители серии Р80 китайского производства предлагают прямую замену изношенным узлам по минимальной цене. Простая конструкция упрощает монтаж и не требует специальных инструментов.

Для консультации и оформления заказа обращайтесь через страницу контактов. Условия оплаты и доставки по России подробно описаны в соответствующем разделе. Работаем с юридическими и физическими лицами, отгрузка со склада в день оплаты.
