Односекционный гидрораспределитель Р80-C8 GKZ1 — китайский аналог Р80

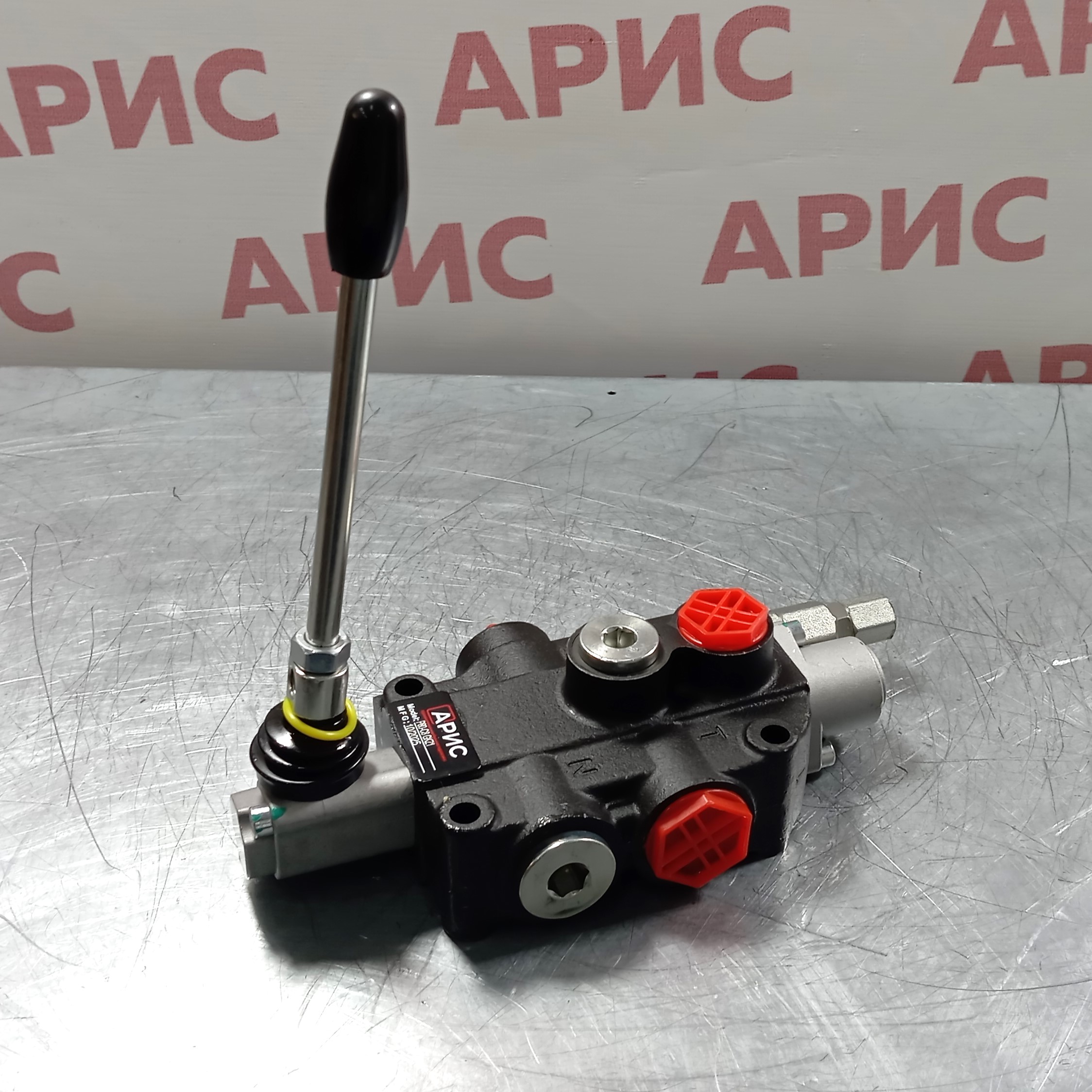

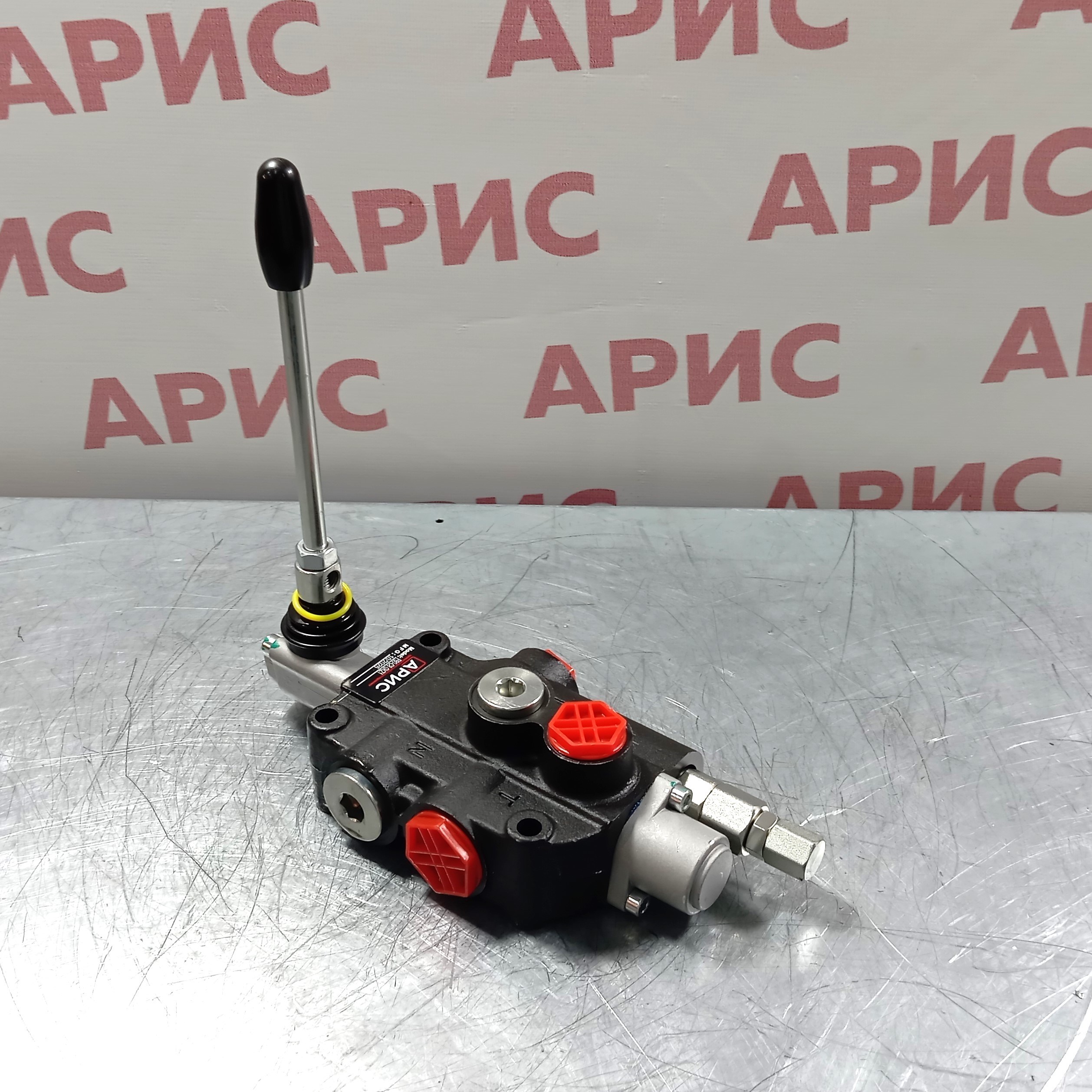

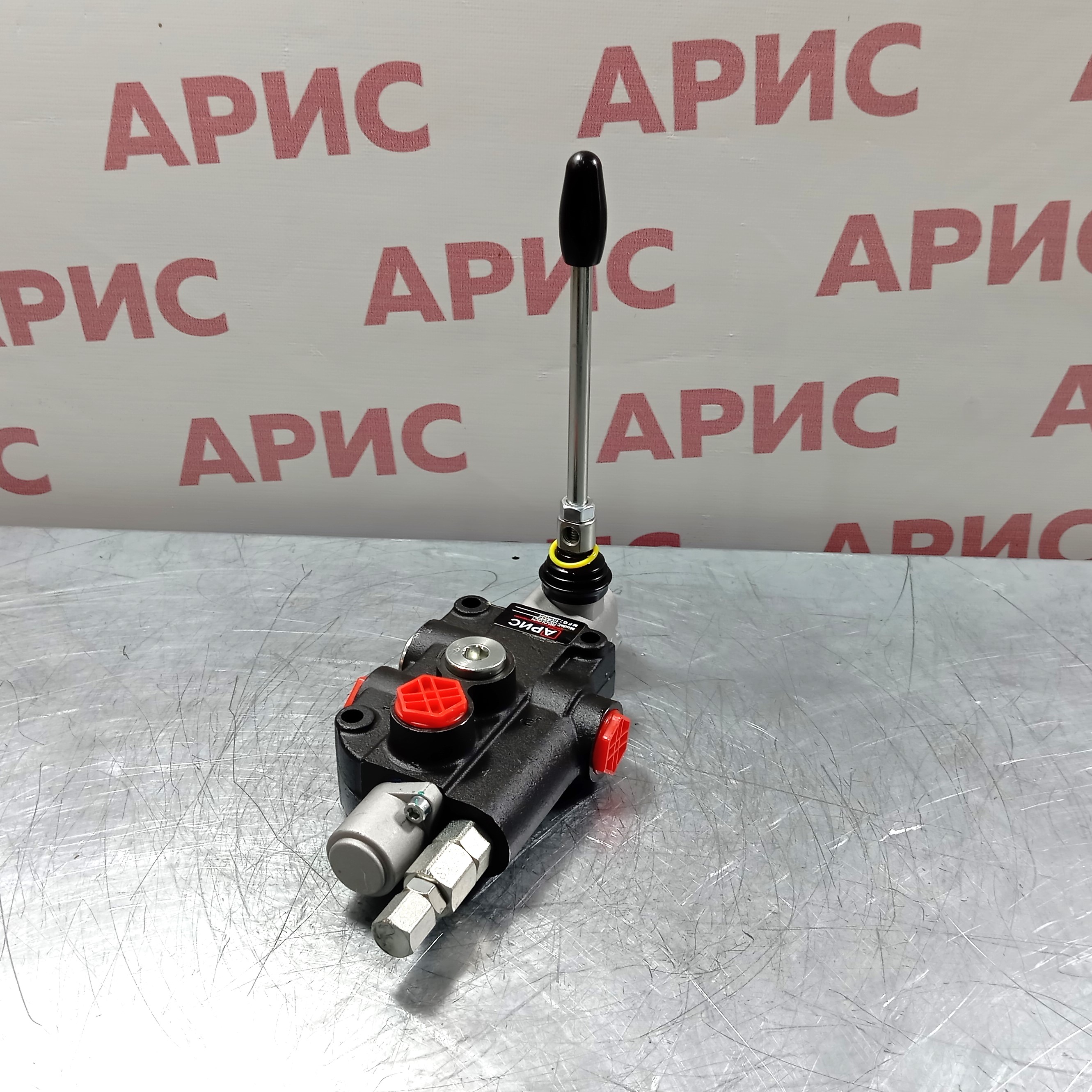

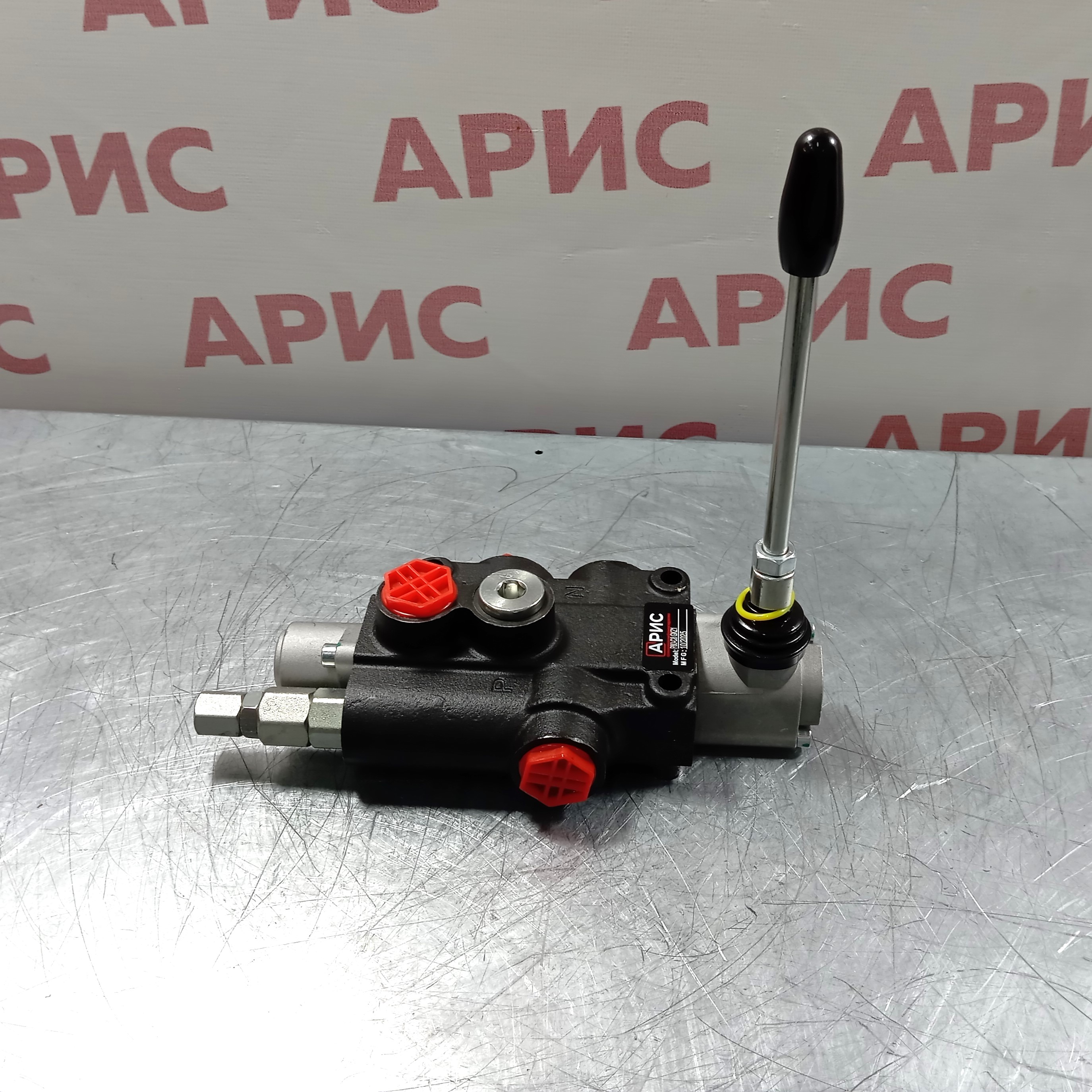

Гидрораспределитель Р80-С8 GKZ1 - односекционный самосвальный распределитель с фиксацией золотника

Подбирая гидрораспределитель для самосвальной техники, важно заранее определить, нужна ли фиксация рычага в рабочем положении. Весь спектр решений для потока 80 л/мин собран в категории гидрораспределителей на 80 л/мин, где представлены и европейские варианты - болгарские модели на 80 л/мин и зарекомендовавшая себя серия Z80 болгарского производства. Когда же требуется самосвальная схема с удержанием рычага в положении подъёма без участия оператора, оптимальным выбором становится китайская модель с золотником С8.

Гидрораспределитель Р80-С8 GKZ1 - односекционный моноблочный золотниковый распределитель серии Р80 китайского производства с золотником типа С8. В отличие от классической самосвальной схемы С1, золотник С8 обеспечивает фиксацию рычага как в положении подъёма, так и в положении опускания - оператор переводит рычаг и отпускает его, механизм продолжает работу без удержания. Опускание кузова при этом происходит под собственным весом, без подачи масла от насоса.

Техническая информация

Серия и производство. Распределитель серии Р80, производитель - Китай (GKZ1). Конструктивное исполнение - моноблок, крепление 2 болтами М8. Присоединительные отверстия: вход Р - G1/2, слив Т - G1/2, выходы А и В - G3/8.

Рабочие параметры:

• Расход рабочей жидкости - до 40 л/мин
• Максимальное давление на подаче Р - 250 bar
• Давление на сливе Т - до 50 bar
• Давление на выходах А, В - до 300 bar
• Внутренние потери (А, В - Т) - 5 см³/мин при 100 bar
• Ход золотника - ±6 мм

Рабочая жидкость и условия: минеральное масло, кинематическая вязкость 20-100 мм²/с (рекомендуемая), температура окружающего воздуха от -40°C до +60°C.

Тип управления: ручное рычажное с фиксацией, 3 позиции (нейтраль, подъём, опускание).

Материал корпуса: чугун. Уплотнения - маслостойкая резина (NBR).

Гидрораспределитель Р80-С8 GKZ1 - функциональные особенности

Принцип работы. Золотниковый распределитель направляет поток масла от насоса к гидроцилиндру подъёма кузова. При переводе рычага в положение «подъём» золотник фиксируется - оператор освобождает руку, насос продолжает подавать масло в цилиндр до завершения подъёма или ручного возврата рычага в нейтраль. При переводе рычага в положение «опускание» золотник также фиксируется, поршневая полость цилиндра соединяется со сливом, и кузов опускается под собственным весом.

Расшифровка обозначения золотников:

• Золотник А1 - без фиксации в подъёме и опускании
• Золотник А8 - фиксация в подъёме и опускании
• Золотник К16 - плавающий режим, подъём и опускание без фиксации
• Золотник К15 - плавающий режим, подъём и опускание с фиксацией
• Золотник С1 - на самосвал, подъём без фиксации, опускание под собственным весом без фиксации
• Золотник D1 - подъём и опускание без фиксации, в нейтрале слив с цилиндра или гидромотора в гидробак (подходит на пресс или на гидроход трактора)

Золотник С8 сочетает самосвальную логику работы с фиксацией в обоих рабочих положениях. Это удобно при работе в кабине без постоянного контроля рычага и снижает утомляемость оператора при серийных разгрузках.

Количество рабочих линий: один рабочий контур с выходами А и В, напорная линия Р и слив Т.

Регулировка: встроенный предохранительный клапан ограничивает давление на входе в систему.

Ресурс: надёжный механизм фиксации и простая золотниковая конструкция обеспечивают высокий ресурс при интенсивной цикличной эксплуатации.

Применение

Гидрораспределитель Р80-С8 GKZ1 применяется в:

• самосвальных прицепах и полуприцепах с гидравлическим подъёмом кузова
• самосвальных надстройках на шасси грузовых автомобилей и тракторов
• сельскохозяйственных прицепах-самосвалах при серийных разгрузках
• коммунальной технике с опрокидывающимися кузовами

Совместим с гидросистемами давлением до 250 bar и насосами производительностью до 80 л/мин. Крепление на раму или кронштейн, 2 болта М8.

Как купить и условия поставки

Китайские односекционные самосвальные распределители серии Р80 с золотником С8 - доступная и надёжная замена изношенным узлам. Стоимость существенно ниже европейских аналогов, а монтаж не требует специальных инструментов и выполняется в полевых условиях.

По вопросам наличия, подбора и оформления заказа обращайтесь через страницу контактов. Актуальные условия оплаты и доставки по России доступны в соответствующем разделе сайта. Работаем с юридическими и физическими лицами, отгрузка со склада в день оплаты.
