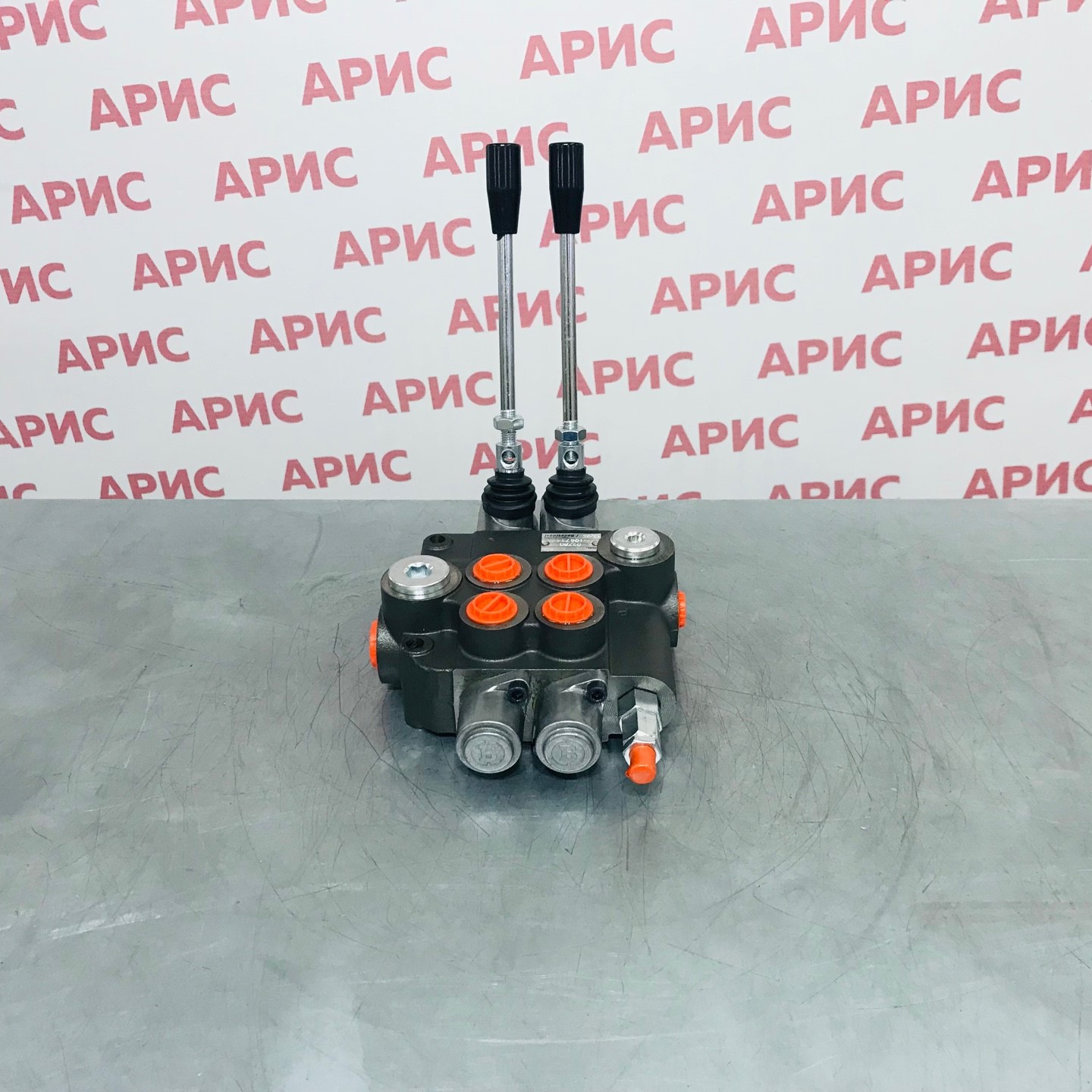

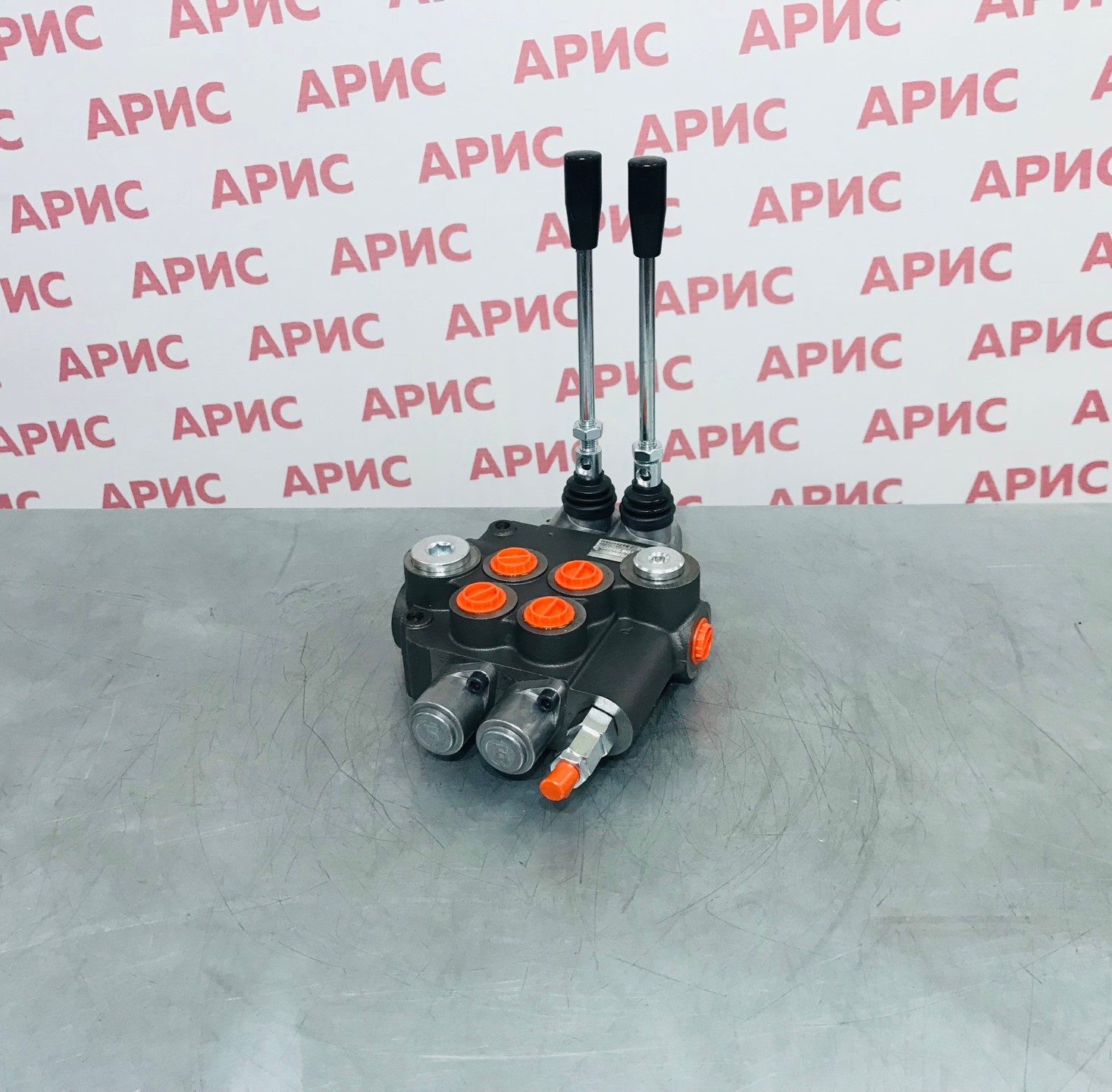

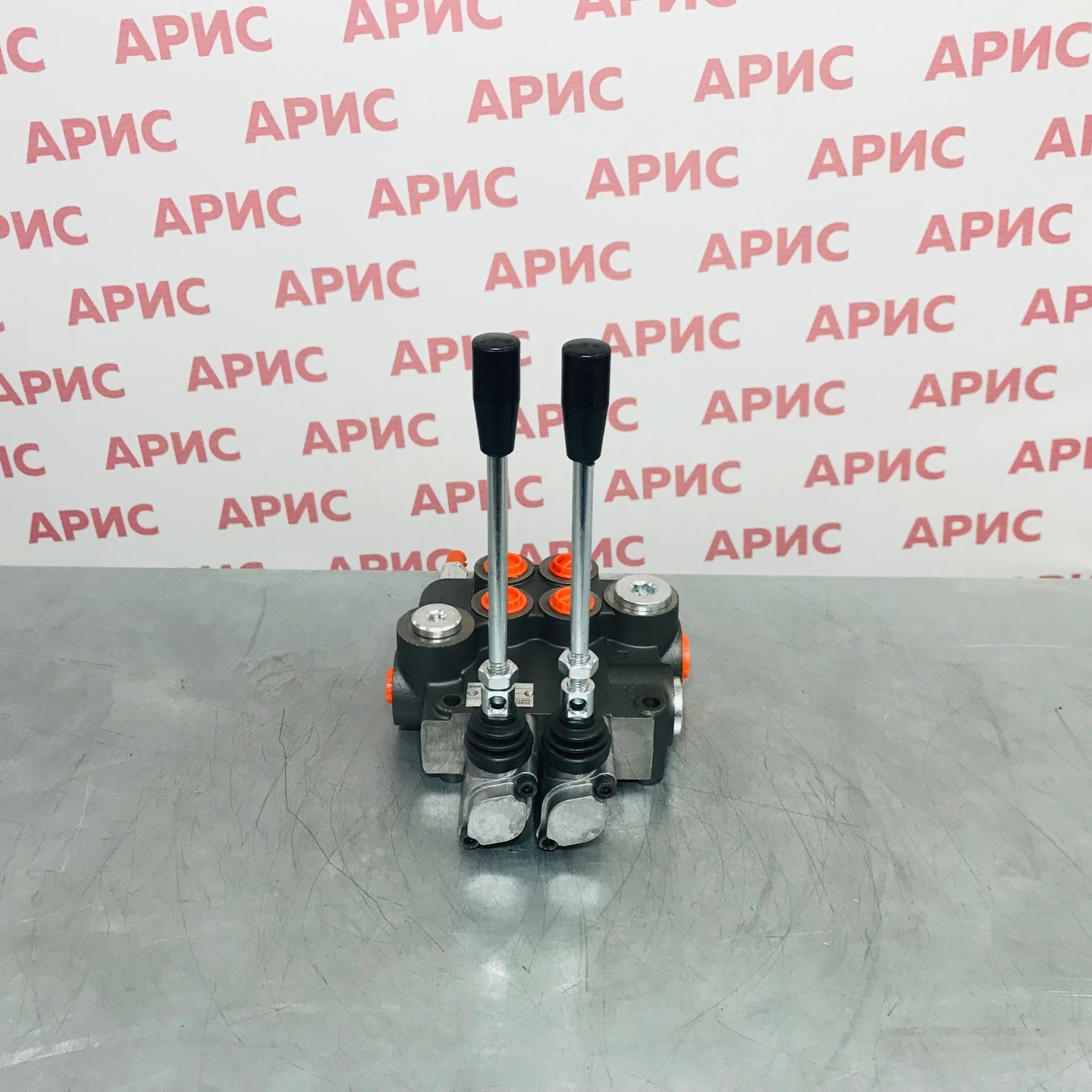

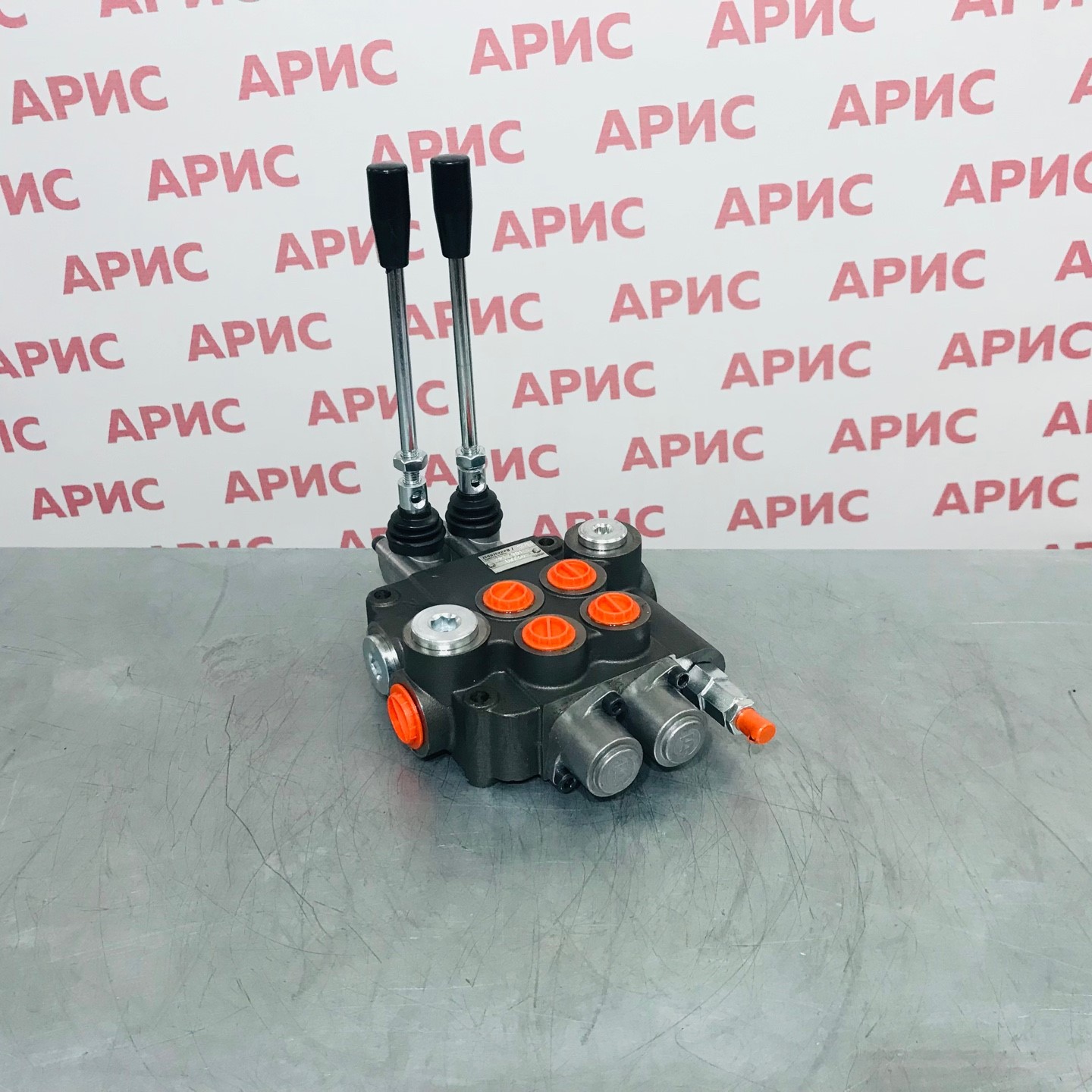

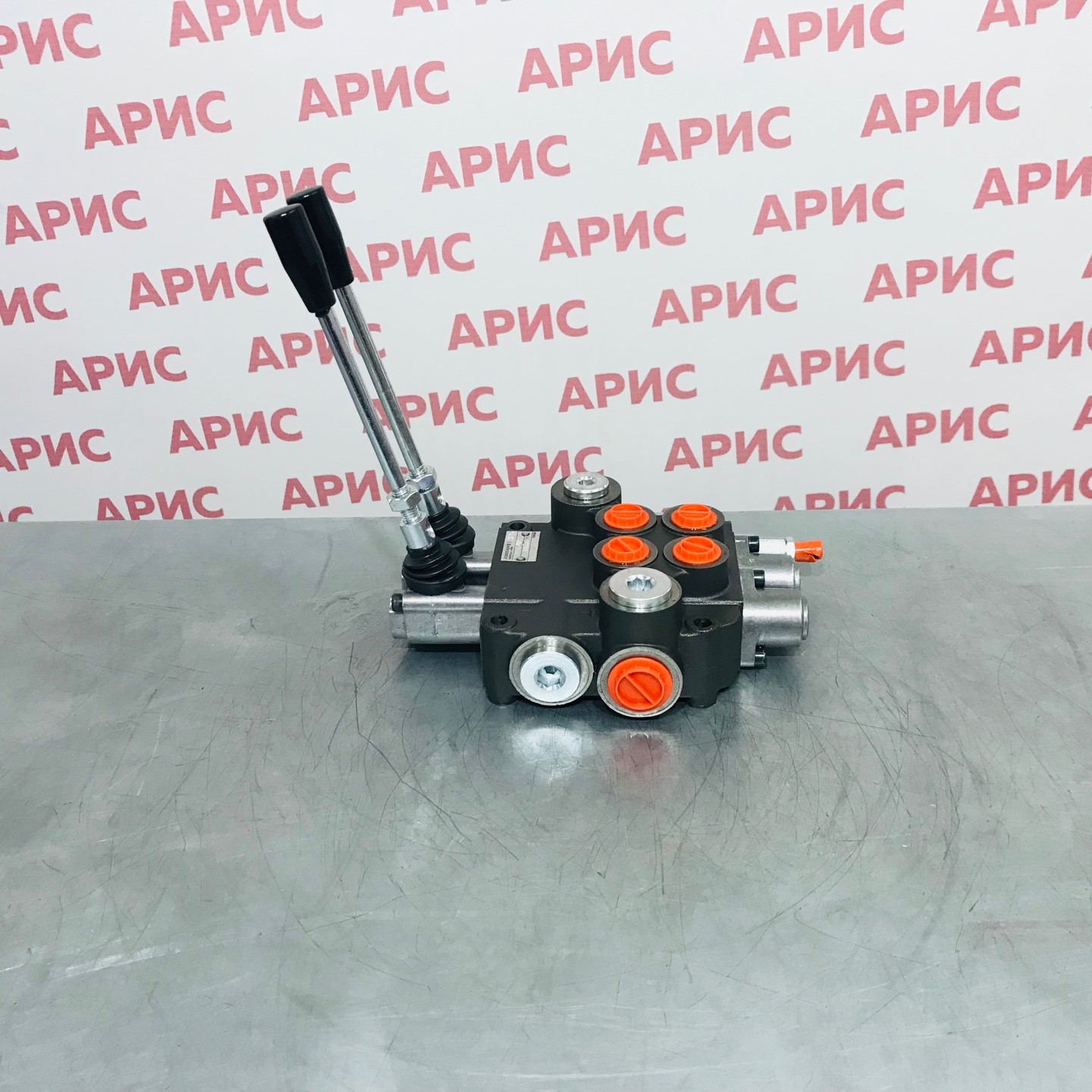

Двухсекционный гидрораспределитель 02Z80-1A8A8 GKZ1 с фиксацией
16044 руб.
Мы свяжемся с Вами.
Или звоните по телефону: 8-800-707-05-41
Распределитель для двух функций, которые включают и оставляют работать без удержания рукоятки: два гидромотора навесного оборудования, привод транспортёра и вентилятора, длительный подъём или опускание рабочего органа.
02Z80-1A8A8 GKZ1 — двухсекционный распределитель серии Z80 производства Бъдещност (Болгария) на 80 л/мин. В обеих секциях золотники A8: двустороннего действия, в нейтрали выходы A и B заперты, фиксатор 8 удерживает рукоятку в нейтрали, в подъёме и в опускании. Корпус 02Z80 — с общим обратным клапаном на обе секции.
Технические характеристики
Параметры по каталогу производителя Badestnost для серии Z80:
- Конструкция: моноблок, параллельная схема, общий обратный клапан
- Номинальный расход: 80 л/мин
- Максимальное рабочее давление: 315 бар; встроенный предохранительный клапан в стандартном исполнении — диапазон 120–250 бар, заводская настройка 180 бар
- Максимальное давление в сливной линии T: 35 бар
- Присоединение (BSP): P — G1/2, A и B — G1/2, T — G3/4; порт N — G3/4, в стандартном исполнении заглушён
- Исполнение GKZ1: резьбы BSP (G), рычажная коробка KZ с рукояткой M10×170
- Диаметр золотника: 18 мм
- Рабочая жидкость: минеральное масло, рабочая вязкость 15–75 мм²/с, чистота не хуже −/19/16 по ISO 4406
- Температура масла с уплотнениями NBR: −20…+80 °C; окружающей среды: −40…+60 °C
Функциональные особенности
Фиксатор 8 держит рукоятку в выбранном положении до ручного переключения: оператор включает функцию и освобождает руки. Это удобно для потребителей, которые работают долго, но требует дисциплины — если цилиндр дошёл до упора, а секция осталась во включённом положении, масло идёт через предохранительный клапан и греется. Для цилиндров такие секции стоит возвращать в нейтраль сразу после завершения хода.
В нейтрали выходы A8 заперты. Гидромотор с тяжёлым рабочим органом при возврате рукоятки останавливается резко; если важна плавная остановка, лучше подходит золотник D8, у которого в нейтрали линии открыты на слив.
| Золотник | Работа | Особенность |
|---|---|---|
| A1 | подъём и опускание без фиксации | возврат в нейтраль пружиной, в нейтрали выходы A и B заперты |
| A8 | фиксация в нейтрали, подъёме и опускании | рукоятка остаётся в выбранном положении до ручного переключения |
| L12 | подъём и опускание без фиксации | четвёртая, плавающая позиция фиксируется; полости цилиндра соединены со сливом |
| L13 | фиксация во всех четырёх позициях | плавающая позиция плюс фиксация в подъёме и опускании |
| C1 | одностороннего действия, без фиксации | рабочий выход B, выход A заглушён; опускание под собственным весом (самосвал) |
| D1 | подъём и опускание без фиксации | в нейтрали выходы A и B соединены со сливом (пресс, гидроход, гидромотор) |
| D8 | фиксация в нейтрали, подъёме и опускании | в нейтрали выходы A и B соединены со сливом; для гидромотора, который должен работать без удержания рукоятки |
Применение
Навесное оборудование с гидромоторами на тракторах, коммунальные машины со щёткой и шнеком, сельхозтехника с приводом транспортёров, стационарные гидроприводы с длительным циклом работы.
Монтаж и эксплуатация
Подбирайте распределитель по фактической подаче насоса: при расходе выше 80 л/мин растут потери давления и нагрев масла. Давление в сливной линии не должно превышать 35 бар — проверьте это, если слив идёт через фильтр или длинную магистраль малого сечения. Порт N в стандартном исполнении заглушён: для питания второго распределителя через него нужно исполнение с гильзой C2 (power beyond) — уточняйте при заказе. Настройку предохранительного клапана выставляйте под давление системы, не выше допустимого для цилиндров.
Заказ и подбор
Наличие и срок поставки 02Z80-1A8A8 GKZ1 уточняйте у менеджера, отгрузка по России и в страны СНГ транспортными компаниями. Перед заказом сверьте с менеджером расход насоса, резьбы на рукавах и набор золотников по секциям — если нужна другая комбинация, подберём исполнение из серии Z80. Консультация: 8-800-707-05-41, gidravlika00@bk.ru.
Аналоги и модификации
- Z80-A8 GKZ1 — одна секция A8
- 02Z80-1D1D1 GKZ1 — золотники D1, выходы на слив в нейтрали
- 2Z80-1A1A8 GKZ1 — первая секция A1 без фиксации
- Z80-D8 GKZ1 — D с фиксацией для плавной остановки мотора
- Все гидрораспределители серии Z80 Болгария
