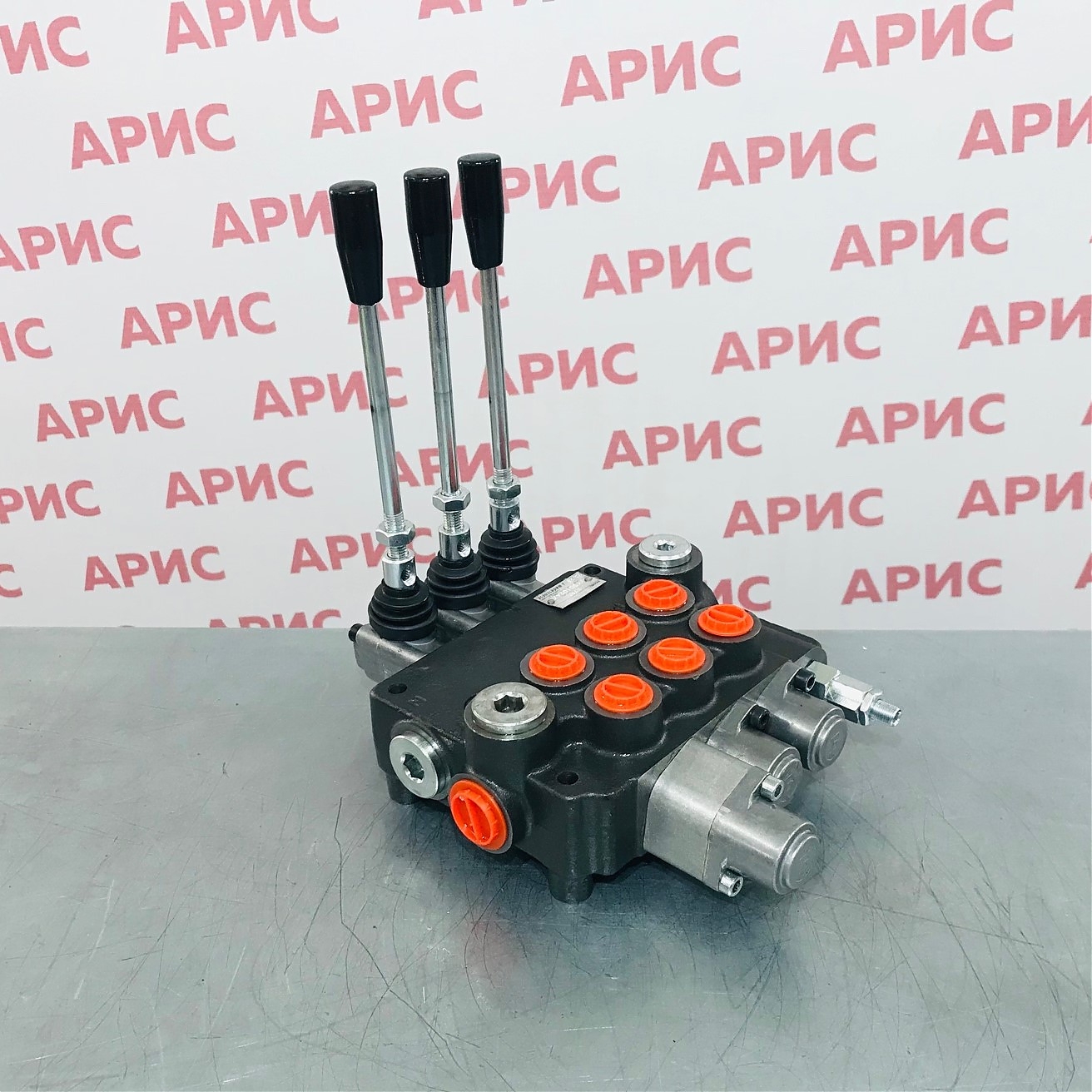

Трёхсекционный гидрораспределитель 03Z80-L12A8A1 GKZ1 с плавающей секцией

Распределитель для машин, где один рабочий орган должен «плавать» — копировать рельеф без усилия со стороны гидравлики (отвал, навеска, щётка), а остальные две функции работают от цилиндров двустороннего действия, причём секция A8 держит включённой функцию непрерывного действия.

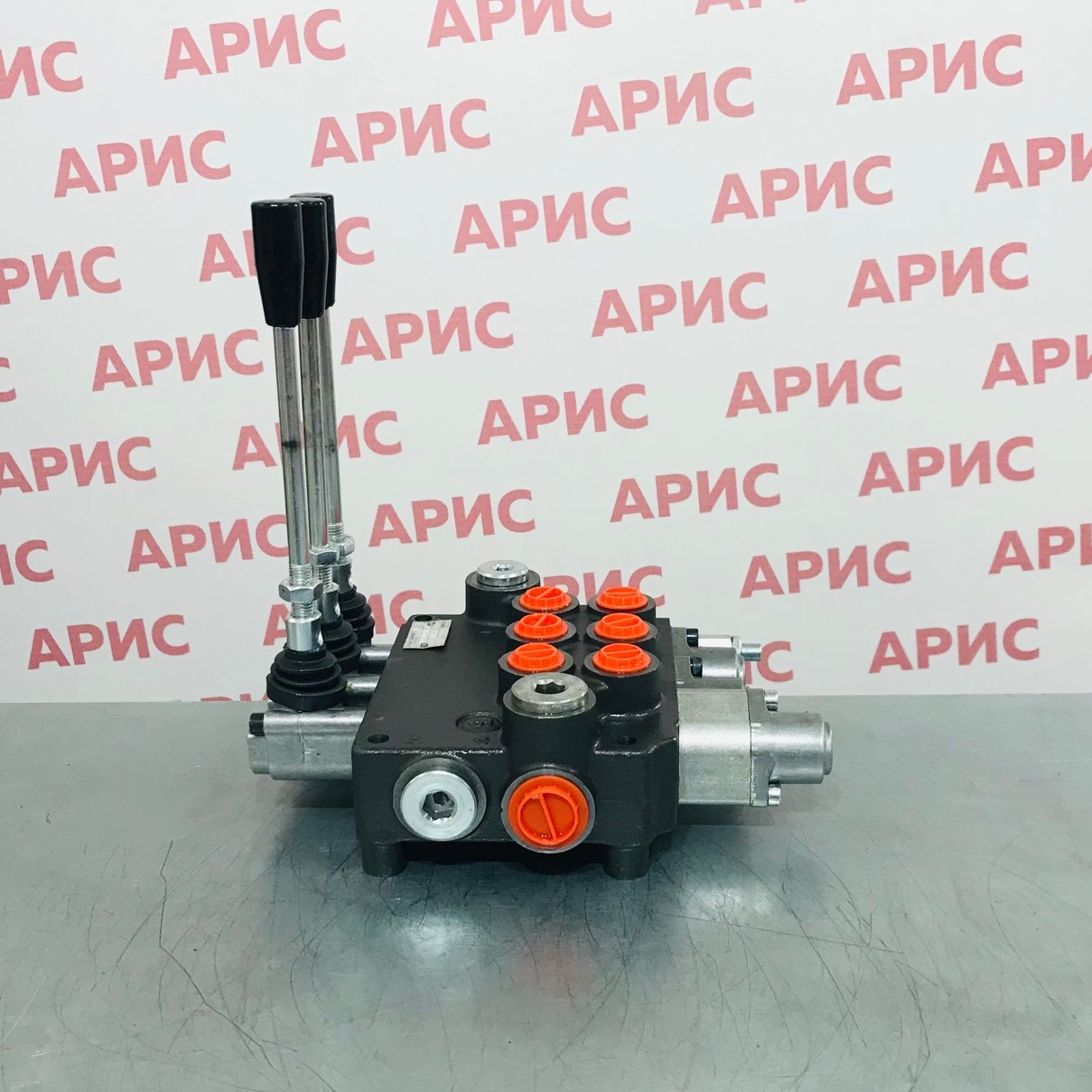

03Z80-L12A8A1 GKZ1 — трёхсекционный распределитель серии Z80 производства Бъдещност (Болгария) на 80 л/мин. Первая секция — L12 с плавающим режимом и возвратом из рабочих позиций; вторая секция — A8 с фиксацией в нейтрали, подъёме и опускании; третья секция — A1 двустороннего действия с возвратом в нейтраль.

Технические характеристики

Параметры по каталогу производителя Badestnost для серии Z80:

• Конструкция: моноблок, параллельная схема, общий обратный клапан
• Номинальный расход: 80 л/мин
• Максимальное рабочее давление: 315 бар; встроенный предохранительный клапан в стандартном исполнении — диапазон 120–250 бар, заводская настройка 180 бар
• Максимальное давление в сливной линии T: 35 бар
• Присоединение (BSP): P — G1/2, A и B — G1/2, T — G3/4; порт N — G3/4, в стандартном исполнении заглушён
• Исполнение GKZ1: резьбы BSP (G), рычажная коробка KZ с рукояткой M10×170
• Диаметр золотника: 18 мм
• Рабочая жидкость: минеральное масло, рабочая вязкость 15–75 мм²/с, чистота не хуже −/19/16 по ISO 4406
• Температура масла с уплотнениями NBR: −20…+80 °C; окружающей среды: −40…+60 °C

Функциональные особенности

В плавающей позиции обе полости цилиндра соединяются со сливом, и рабочий орган свободно следует за поверхностью под собственным весом. У секции L12 подъём и опускание работают без фиксации — рукоятка возвращается в нейтраль пружиной, а плавающая позиция фиксируется. Секция A8 фиксируется в нейтрали, подъёме и опускании и держит функцию до ручного переключения — удобно для потребителя, который должен работать непрерывно. Секция A1 — классический золотник двустороннего действия: рукоятка возвращается в нейтраль пружиной, в нейтрали выходы A и B заперты, и цилиндр удерживается в положении, где его остановили.

Применение

Тракторы и погрузчики на их базе, коммунальная техника с отвалом и щёткой, сельхозмашины с навесными орудиями, спецтехника с дополнительным потребителем непрерывного действия.

Монтаж и эксплуатация

Подбирайте распределитель по фактической подаче насоса: при расходе выше 80 л/мин растут потери давления и нагрев масла. Давление в сливной линии не должно превышать 35 бар — проверьте это, если слив идёт через фильтр или длинную магистраль малого сечения. Порт N в стандартном исполнении заглушён: для питания второго распределителя через него нужно исполнение с гильзой C2 (power beyond) — уточняйте при заказе. Настройку предохранительного клапана выставляйте под давление системы, не выше допустимого для цилиндров.

Заказ и подбор

Наличие и срок поставки 03Z80-L12A8A1 GKZ1 уточняйте у менеджера, отгрузка по России и в страны СНГ транспортными компаниями. Перед заказом сверьте с менеджером расход насоса, резьбы на рукавах и набор золотников по секциям — если нужна другая комбинация, подберём исполнение из серии Z80. Консультация: 8-800-707-05-41, gidravlika00@bk.ru.

Аналоги и модификации

• 03Z80-1A8A8A1 GKZ1 — отличается секцией: первая — A8
• 03Z80-1A8A8L12 GKZ1 — отличается секциями: первая — A8, третья — L12
• 03Z80-1L12L12L12 GKZ1 — все секции L12
• 04Z80-1L12A8A1A1 GKZ1 — четырёхсекционный вариант: L12, A8, A1, A1
• Все гидрораспределители серии Z80 Болгария
