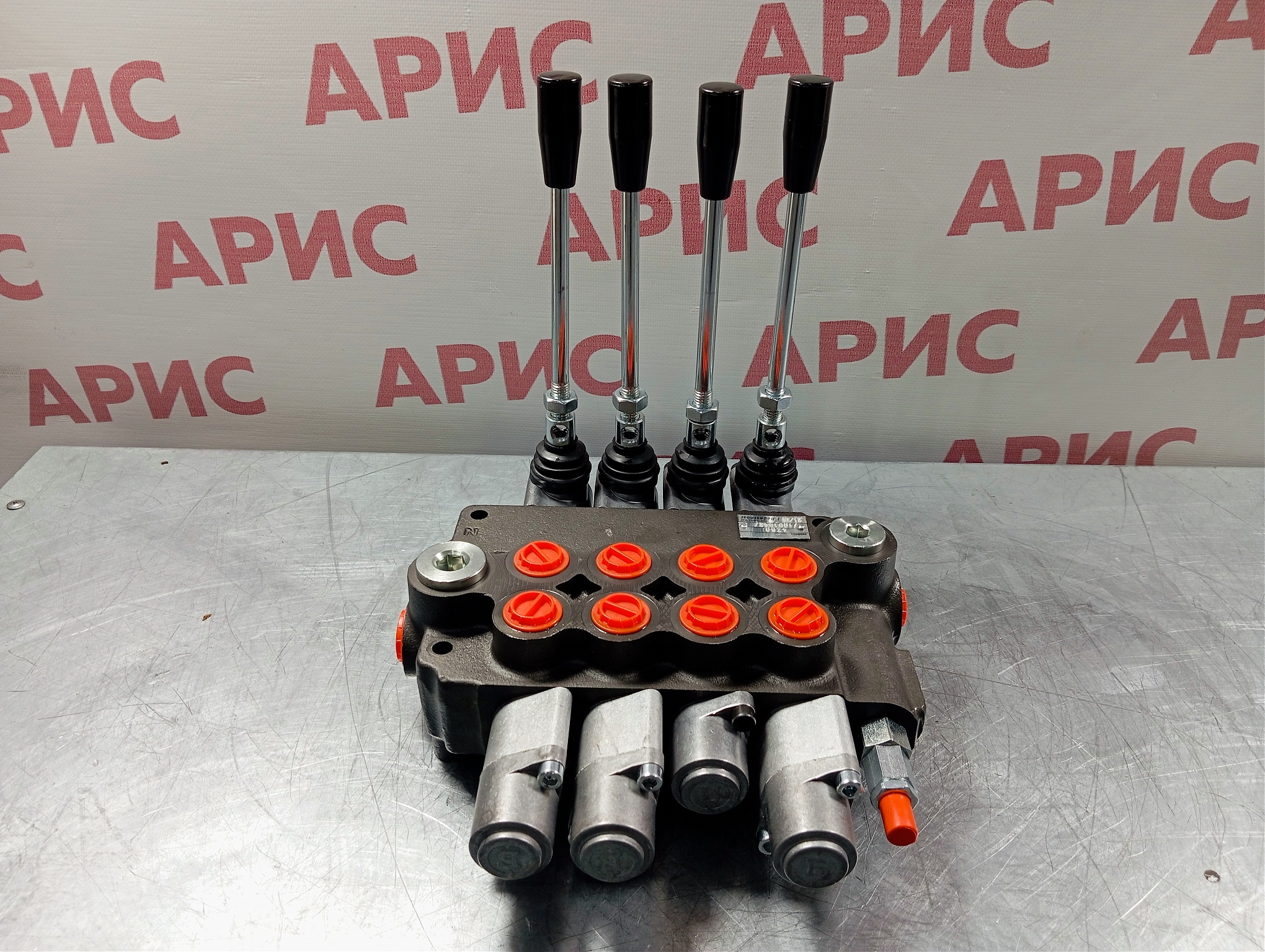

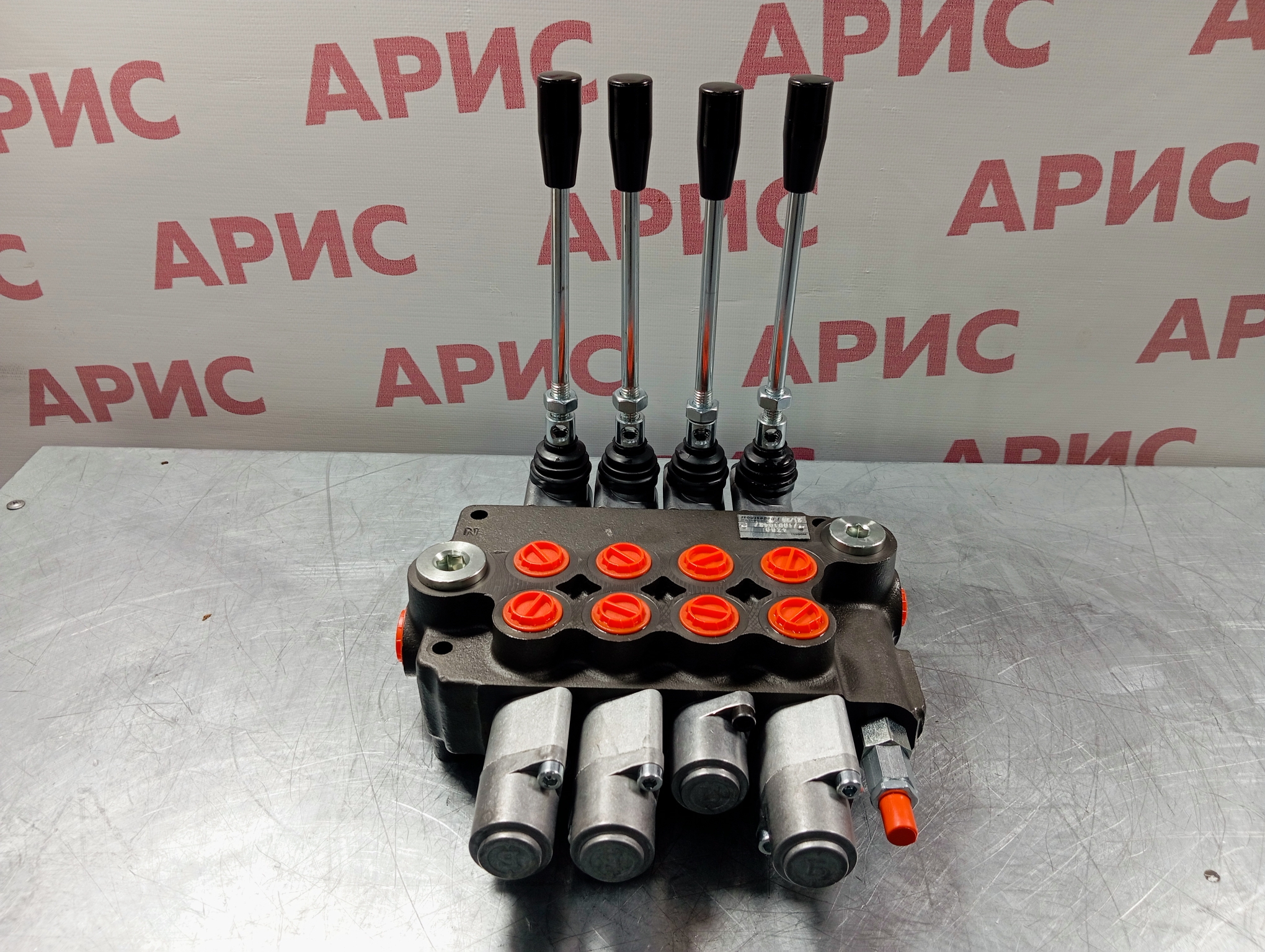

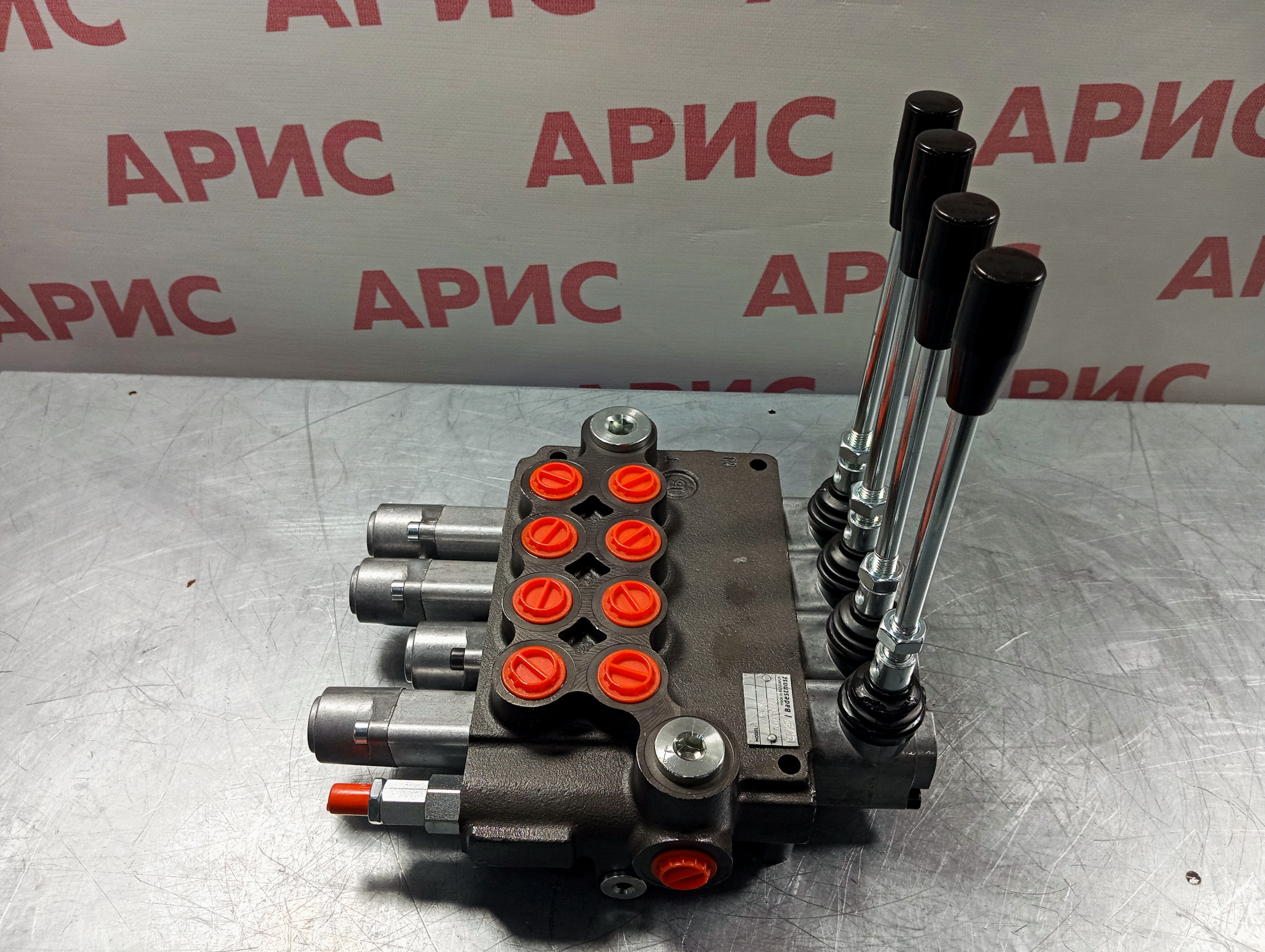

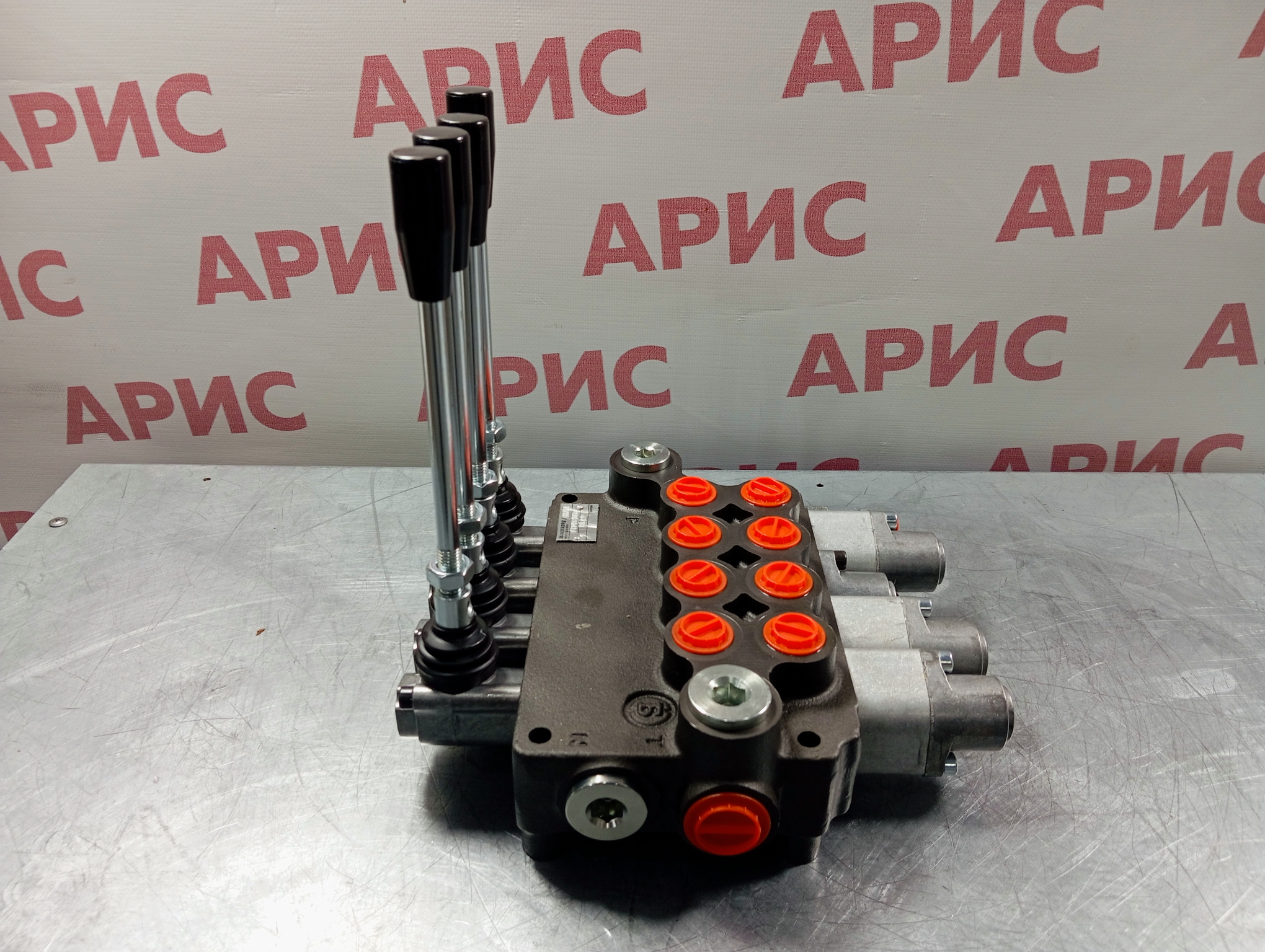

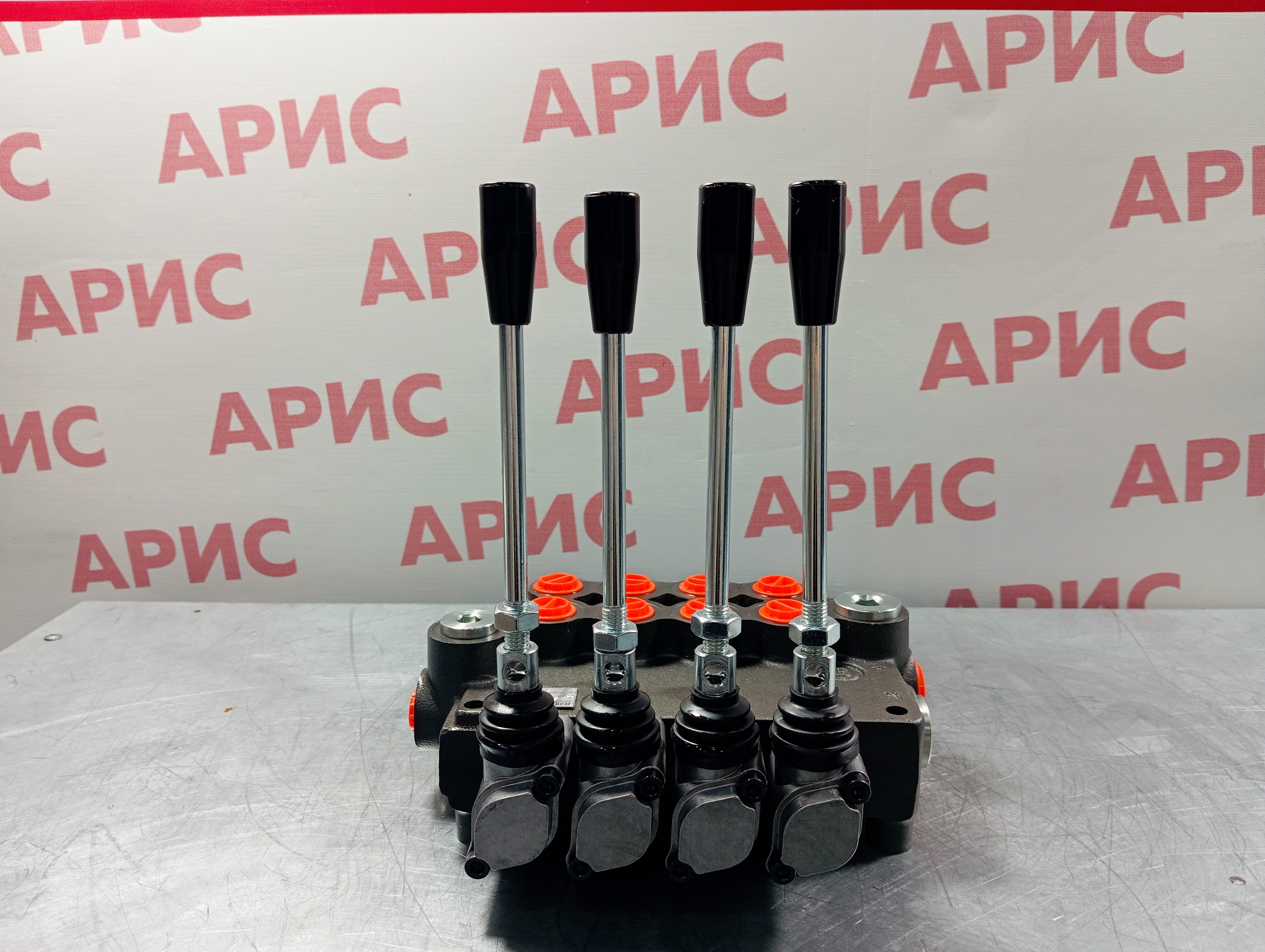

Четырёхсекционный гидрораспределитель 04Z80-1L12A1L12L12 GKZ1
31500 руб.
Мы свяжемся с Вами.
Или звоните по телефону: 8-800-707-05-41
Распределитель для машины с тремя рабочими органами, которым нужен плавающий режим, и одной вспомогательной функцией, где «плавание» не нужно или опасно — например, поворот или выдвижение.
04Z80-1L12A1L12L12 GKZ1 — четырёхсекционный распределитель серии Z80 производства Бъдещност (Болгария) на 80 л/мин. Первая, третья и четвёртая секции — золотники L12 с плавающим режимом, вторая — A1 с возвратом в нейтраль и без плавающей позиции.
Технические характеристики
Параметры по каталогу производителя Badestnost для серии Z80:
- Конструкция: моноблок, параллельная схема, общий обратный клапан
- Номинальный расход: 80 л/мин
- Максимальное рабочее давление: 315 бар; встроенный предохранительный клапан в стандартном исполнении — диапазон 120–250 бар, заводская настройка 180 бар
- Максимальное давление в сливной линии T: 35 бар
- Присоединение (BSP): P — G1/2, A и B — G1/2, T — G3/4; порт N — G3/4, в стандартном исполнении заглушён
- Исполнение GKZ1: резьбы BSP (G), рычажная коробка KZ с рукояткой M10×170
- Диаметр золотника: 18 мм
- Рабочая жидкость: минеральное масло, рабочая вязкость 15–75 мм²/с, чистота не хуже −/19/16 по ISO 4406
- Температура масла с уплотнениями NBR: −20…+80 °C; окружающей среды: −40…+60 °C
Функциональные особенности
В плавающей позиции L12 обе полости цилиндра соединяются со сливом, и рабочий орган копирует рельеф под собственным весом. Из подъёма и опускания все четыре секции возвращаются в нейтраль пружиной, плавающая позиция L12 фиксируется. Секция A1 во второй позиции исключает случайное включение «плавания» там, где рабочий орган должен удерживаться цилиндром.
| Золотник | Работа | Особенность |
|---|---|---|
| A1 | подъём и опускание без фиксации | возврат в нейтраль пружиной, в нейтрали выходы A и B заперты |
| A8 | фиксация в нейтрали, подъёме и опускании | рукоятка остаётся в выбранном положении до ручного переключения |
| L12 | подъём и опускание без фиксации | четвёртая, плавающая позиция фиксируется; полости цилиндра соединены со сливом |
| L13 | фиксация во всех четырёх позициях | плавающая позиция плюс фиксация в подъёме и опускании |
| C1 | одностороннего действия, без фиксации | рабочий выход B, выход A заглушён; опускание под собственным весом (самосвал) |
| D1 | подъём и опускание без фиксации | в нейтрали выходы A и B соединены со сливом (пресс, гидроход, гидромотор) |
Применение
Фронтальные погрузчики и тракторы с навеской, коммунальная техника с отвалом и щёткой, сельхозмашины с несколькими навесными орудиями.
Монтаж и эксплуатация
Подбирайте распределитель по фактической подаче насоса: при расходе выше 80 л/мин растут потери давления и нагрев масла. Давление в сливной линии не должно превышать 35 бар — проверьте это, если слив идёт через фильтр или длинную магистраль малого сечения. Порт N в стандартном исполнении заглушён: для питания второго распределителя через него нужно исполнение с гильзой C2 (power beyond) — уточняйте при заказе. Настройку предохранительного клапана выставляйте под давление системы, не выше допустимого для цилиндров.
Заказ и подбор
Наличие и срок поставки 04Z80-1L12A1L12L12 GKZ1 уточняйте у менеджера, отгрузка по России и в страны СНГ транспортными компаниями. Перед заказом сверьте с менеджером расход насоса, резьбы на рукавах и набор золотников по секциям — если нужна другая комбинация, подберём исполнение из серии Z80. Консультация: 8-800-707-05-41, gidravlika00@bk.ru.
Аналоги и модификации
- 04Z80-1L12L12L12L12 GKZ1 — все четыре секции L12
- 04Z80-1L12L12A1A1 GKZ1 — две плавающие секции и две A1
- 04Z80-1L12A1A1A1 GKZ1 — одна плавающая секция
- 04Z80-1L12L12L13L13 GKZ1 — две секции L13 с фиксацией
- Все гидрораспределители серии Z80 Болгария
