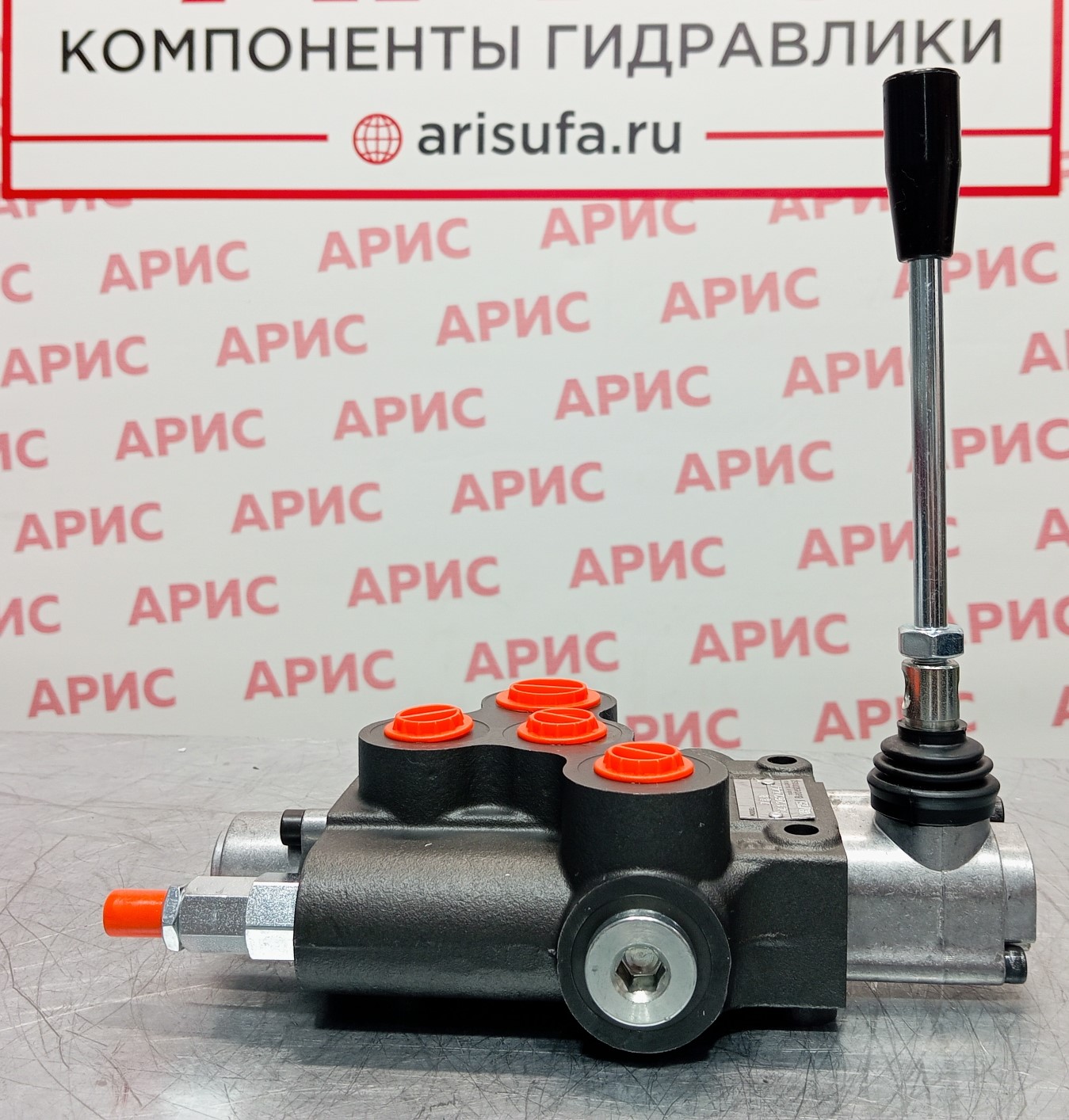

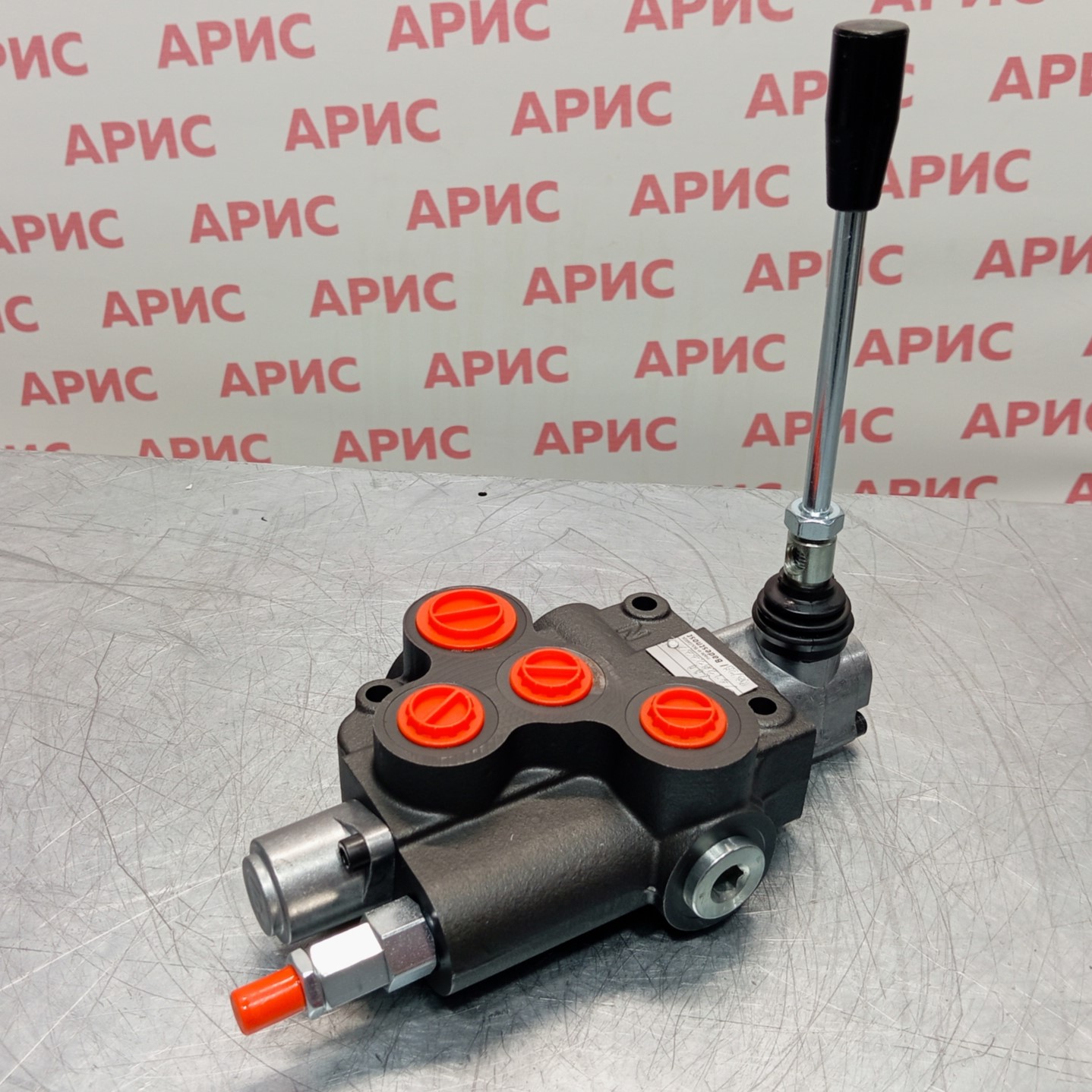

Односекционный гидрораспределитель Z80PT/-A1 GKZ1

Односекционный распределитель для одной функции с ручным управлением: подъём навески, гидроцилиндр дровокола, привод отвала или борта.

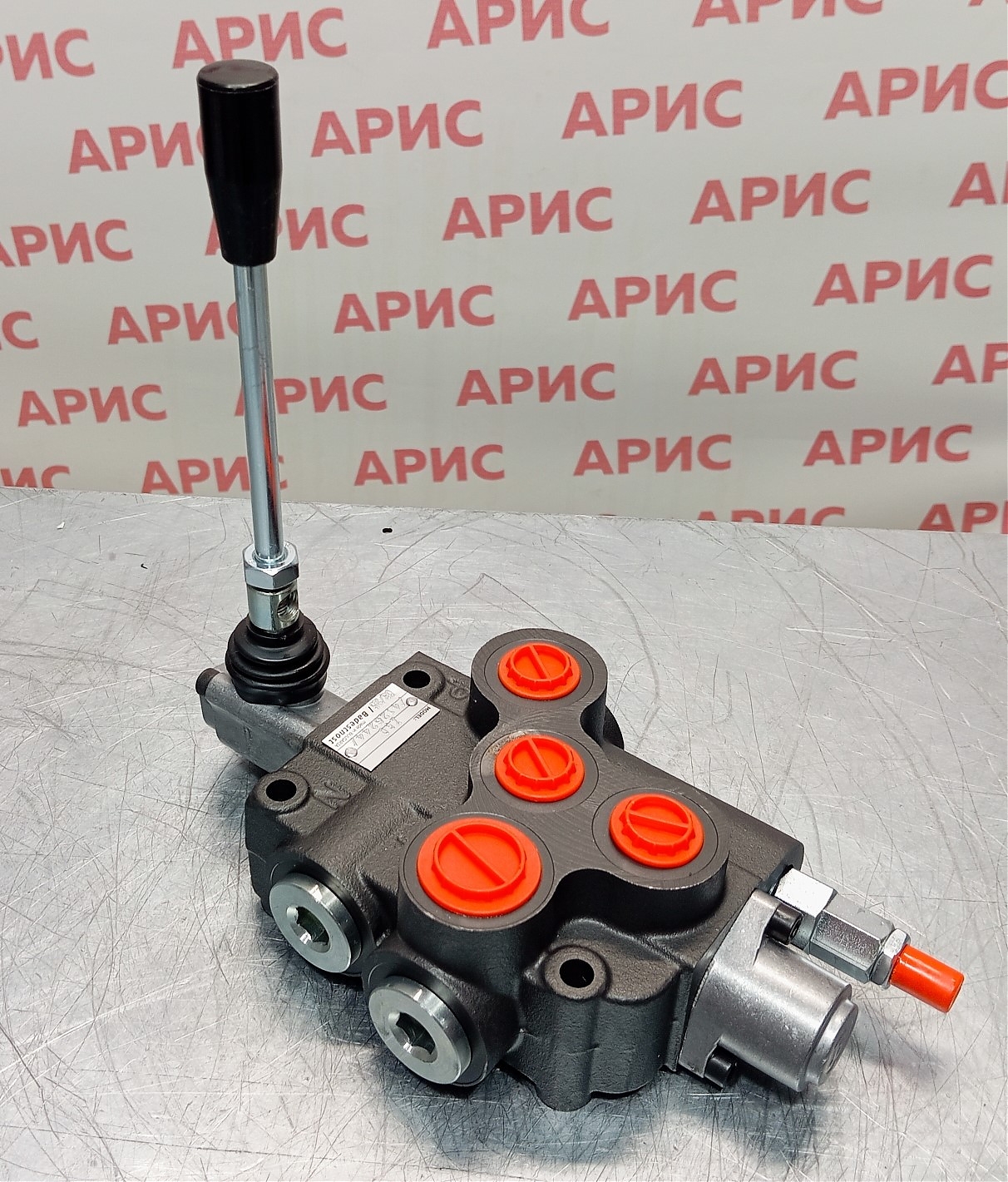

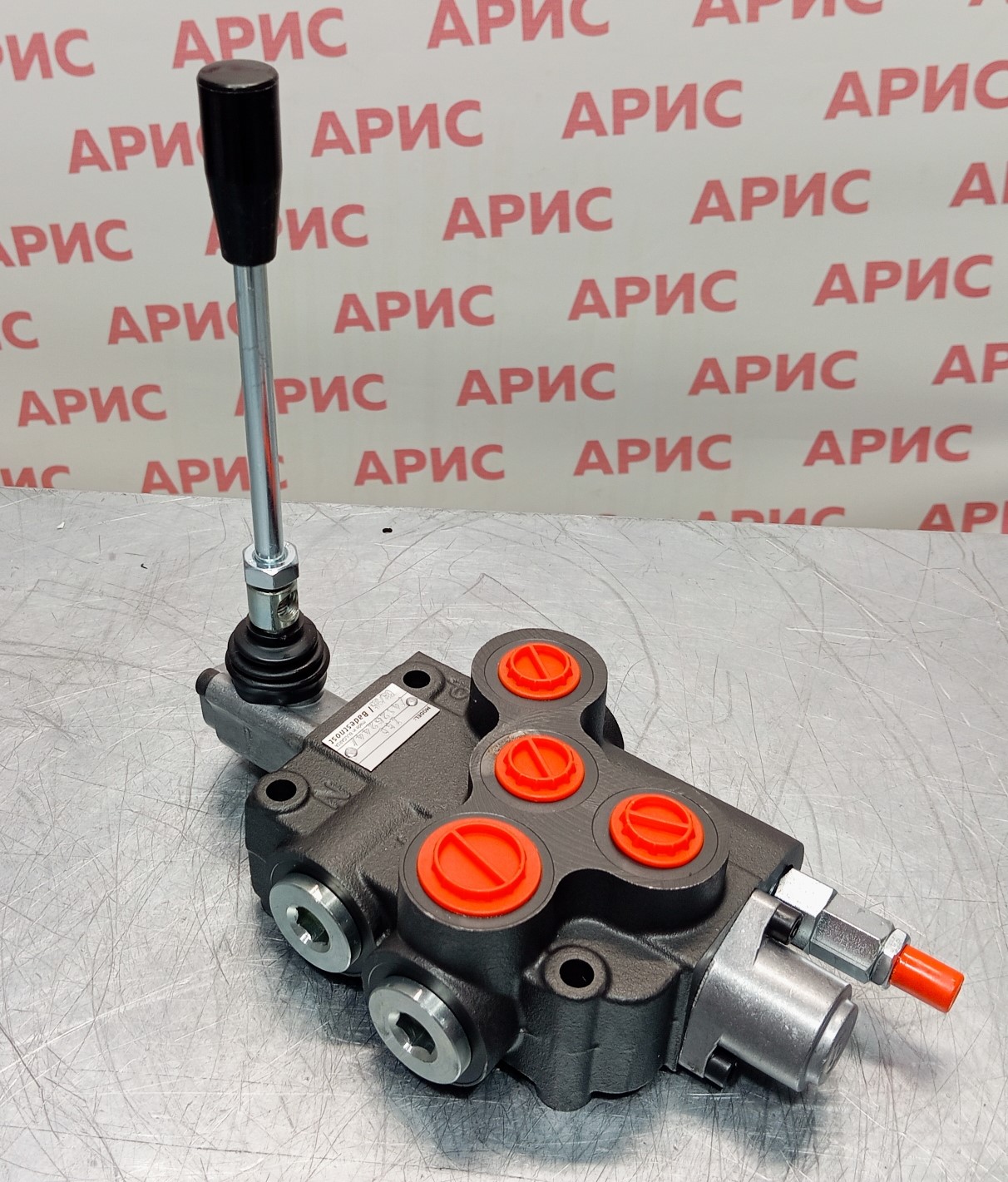

Z80PT/-A1 GKZ1 — односекционный распределитель серии Z80 производства Бъдещност (Болгария) на 80 л/мин с золотником A1 без фиксации. Корпус Z80PT по каталогу производителя — односекционный с боковыми и верхними портами: подвод и слив можно выполнить сбоку или сверху, что упрощает компоновку в тесном месте. На этом же корпусе выпускаются версии с электромагнитным управлением Z80PT/A ES3 на 12 и 24 В.

Технические характеристики

Параметры по каталогу производителя Badestnost для серии Z80:

• Конструкция: односекционный корпус Z80PT с боковыми и верхними портами, параллельная схема
• Номинальный расход: 80 л/мин
• Максимальное рабочее давление: 315 бар; встроенный предохранительный клапан в стандартном исполнении — диапазон 120–250 бар, заводская настройка 180 бар
• Максимальное давление в сливной линии T: 35 бар
• Присоединение (BSP): P — G1/2, A и B — G1/2, T — G3/4; порт N — G3/4, в стандартном исполнении заглушён
• Исполнение GKZ1: резьбы BSP (G), рычажная коробка KZ с рукояткой M10×170
• Диаметр золотника: 18 мм
• Рабочая жидкость: минеральное масло, рабочая вязкость 15–75 мм²/с, чистота не хуже −/19/16 по ISO 4406
• Температура масла с уплотнениями NBR: −20…+80 °C; окружающей среды: −40…+60 °C

Функциональные особенности

Золотник A1 работает, пока оператор держит рукоятку: цилиндр движется на подъём или опускание, а при отпускании рукоятки золотник возвращается в нейтраль пружиной и запирает полости. Это стандартное и самое безопасное исполнение для одиночной функции.

Применение

Дровоколы и прессы, навеска минитракторов, подъёмные борта и платформы, самодельная и доработанная техника с одним цилиндром двустороннего действия.

Монтаж и эксплуатация

Подбирайте распределитель по фактической подаче насоса: при расходе выше 80 л/мин растут потери давления и нагрев масла. Давление в сливной линии не должно превышать 35 бар — проверьте это, если слив идёт через фильтр или длинную магистраль малого сечения. Порт N в стандартном исполнении заглушён: для питания второго распределителя через него нужно исполнение с гильзой C2 (power beyond) — уточняйте при заказе. Настройку предохранительного клапана выставляйте под давление системы, не выше допустимого для цилиндров.

Заказ и подбор

Наличие и срок поставки Z80PT/-A1 GKZ1 уточняйте у менеджера, отгрузка по России и в страны СНГ транспортными компаниями. Перед заказом сверьте с менеджером расход насоса, резьбы на рукавах и набор золотников по секциям — если нужна другая комбинация, подберём исполнение из серии Z80. Консультация: 8-800-707-05-41, gidravlika00@bk.ru.
